Vous verrez de nombreux types de vannes papillon en 2026. Il s'agit notamment des vannes à plaquettes, à cosses, à double excentration et à triple excentration. Chaque type est spécial en raison de sa conception et de son travail. Le style plaquette est bon marché et peut être utilisé de plusieurs façons. Le type à cosse est facile à retirer pour les réparations. Les valves à double déport fonctionnent bien et ne frottent pas beaucoup. Les vannes à triple décalage utilisent des formes intelligentes pour une étanchéité parfaite.
Connaître les pièces et les conceptions des vannes vous aide à choisir la meilleure. Cela permet également de maintenir les systèmes opérationnels et de réduire le temps perdu dans les tâches importantes.
Vous devriez envisager des vannes hautes performances et à triple excentration pour les travaux difficiles. Ils offrent une meilleure étanchéité et durent plus longtemps.
Découvrez les quatre principaux types de vannes papillon : à plaquette, à cosse, à double excentration et à triple excentration. Chaque type possède des caractéristiques particulières pour des utilisations différentes.
Choisissez la vanne papillon adaptée à votre travail. Pensez au fluide, à la pression et à la température. Cela aide la valve à fonctionner de manière optimale.
Les vannes papillon à triple décalage scellent bien et durent longtemps. Ils fonctionnent très bien dans les endroits à haute pression et chaleur.
Prenez soin de votre vanne papillon et choisissez de bons matériaux. Cela prolonge la durée de vie de la valve et arrête les fuites. Cela permet également d"économiser de l"argent sur les réparations.
Tenez-vous au courant des nouvelles technologies et règles des vannes papillon. Les fonctionnalités intelligentes et les conceptions écologiques auront plus d’importance en 2026.
Vous verrez de nombreux types de vannes papillon en 2026. Chacune a une forme et un travail particuliers. Vous devez savoir comment ces vannes se connectent aux tuyaux. Vous devez également savoir de quoi ils sont faits et comment ils stoppent les fuites. Cela vous aide à choisir la vanne papillon adaptée à votre travail.
Astuce : Si vous savez comment se connecte une vanne papillon et quels sont ses conduits, vous pouvez planifier une installation facile et une utilisation plus longue.
Voici un tableau qui montre comment les différents types de vannes papillon se connectent et fonctionnent :
Type de vanne | Méthode d"installation | Caractéristiques de performances |
|---|---|---|
Papillon gaufrette | Serré entre les brides à l"aide de longs boulons traversants | Petite taille, faible coût, mais ne peut pas bloquer le flux et nécessite une assistance extérieure. |
Papillon semi-cosse | Comme une plaquette, mais les pattes aident à mieux s"aligner | Plus facile à mettre en place, mais ne peut toujours pas bloquer le flux. |
Papillon papillon | Boulonné seul aux brides avec des boulons courts | Peut bloquer le débit d"un côté, idéal pour fixer les tuyaux sans perdre de pression. |
Papillon à bride | Brides complètes intégrées, reliées par des boulons courts | Tenue la plus forte, idéale pour les gros tuyaux, gère bien le stress. |
Les vannes papillon à plaquettes sont utilisées dans de nombreux endroits. Ce type s"adapte entre deux brides de tuyaux. De longs boulons le maintiennent en place. La conception de la plaquette permet d"économiser de l"espace et de l"argent. C"est bon pour les travaux de flux simples. Vous ne pouvez pas bloquer un côté du tuyau avec. Vous devez retenir les tuyaux lorsque vous les réparez.
Les vannes papillon à plaquettes ont souvent des revêtements en caoutchouc ou en plastique. Ces revêtements aident à sceller la vanne et à arrêter les fuites. Vous verrez des vannes à plaquettes dans les usines de traitement de l"eau, de chauffage et de refroidissement et dans les usines d"éclairage.
Les vannes papillon à cosses ont des cosses avec filetage sur le corps. Vous pouvez les boulonner à chaque bride de tuyau. Cela vous permet de retirer un côté du tuyau sans tout arrêter. Vous pouvez réparer ou vérifier les tuyaux plus facilement.
Les vannes papillon à cosse bloquent mieux le débit que les types à plaquettes. Vous pouvez les utiliser lorsque vous devez couper le débit d"un côté. Ils travaillent dans les canalisations d"eau, de gaz et de produits chimiques. Vous pouvez choisir des sièges souples ou métalliques selon vos besoins.
Les vannes papillon à double excentration ont une forme intelligente. Le disque s"éloigne du siège lorsque vous l"ouvrez. Cela signifie moins de frottements et moins de dégâts. La valve dure plus longtemps. Les vannes à double décalage utilisent des sièges souples pour assurer l"étanchéité. Ces sièges ferment bien mais peuvent s"user.
Vous pouvez utiliser des vannes papillon à double excentrage dans des canalisations à pression et chaleur moyennes. Ils travaillent dans les centrales pétrolières, gazières et électriques. Vous les verrez là où vous avez besoin d’une meilleure étanchéité que les vannes papillon de base.
Les vannes à double décalage réduisent le frottement lors de l"ouverture et de la fermeture.
Elles gèrent plus de pression et de chaleur que les vannes à décalage nul.
Ils scellent bien, mais pas aussi bien que les vannes triple excentration.
Les vannes papillon à triple excentration utilisent des conceptions avancées. Le disque et le siège ont trois décalages. Le disque ne touche le siège qu'une fois fermé. Il n’y a quasiment aucun frottement lorsque vous l’utilisez. Le siège est métal sur métal. Cela donne une étanchéité parfaite et arrête les fuites.
Vous pouvez utiliser des vannes papillon à triple excentration pour les travaux difficiles. Ils supportent des pressions élevées, des températures élevées et des produits chimiques puissants. Ces valves durent longtemps car elles ne s’usent pas vite. Vous les verrez dans les centrales électriques, les sites chimiques et les conduites de gaz.
Remarque : la vanne papillon triple excentrique Nipo Valves est un premier choix pour 2026. Elle a une conception à trois excentriques scellées en métal. Vous obtenez une fermeture serrée dans les deux sens et une utilisation longue.
Les valves à triple décalage arrêtent toutes les fuites.
Ils travaillent dans des endroits très difficiles.
Ils s"usent moins, donc durent plus longtemps.
Vous verrez de grands changements dans les vannes papillon pour 2026 :
Les entreprises veulent des vannes qui permettent d"économiser de l"énergie et de réduire la pollution.
Les nouveaux joints rendent les vannes plus sûres et plus fiables.
De nombreuses vannes papillon disposent désormais d’outils intelligents. Vous pouvez les vérifier et les contrôler de loin.
Les règles sont plus strictes. Vous devez choisir des vannes sûres et bonnes pour la planète.
Voici un tableau qui présente quelques règles clés pour les vannes papillon :
Aspect | Détails |
|---|---|
Standard | FR 593 |
Exigences matérielles | La fonte, la fonte ductile et l’acier inoxydable doivent suivre des règles strictes. |
Tests de performances | Les vannes doivent passer des tests de puissance, de fuite et de résistance. |
Classes de taille et de pression | Diamètres du DN 40 au DN 2000, pression jusqu"au PN 16. |
Plages de température | Les vannes doivent fonctionner de -10°C à +120°C, en fonction du matériau. |
Compatibilité | Les nouvelles vannes doivent s"adapter aux anciens systèmes pour une fixation facile. |
Vous devez connaître ces faits pour choisir la vanne papillon adaptée à votre travail. La bonne valve vous aidera à économiser du temps, de l’argent et du travail.
Vous devez connaître les principales pièces d’une vanne papillon pour choisir la bonne. Le disque est un élément très important. Il tourne à l’intérieur du corps de la vanne pour contrôler le débit. Différentes formes et décalages de disque modifient le fonctionnement de la vanne. Il existe trois types principaux que vous devez connaître :
Type de vanne | Description de la structure | Avantages | Applications |
|---|---|---|---|
Vanne papillon concentrique | Le disque est au centre et utilise un siège souple pour sceller. | Fonctionne bien pour les systèmes d"eau et de CVC. | Eau, CVC |
Vanne papillon à double excentration | Le disque s"éloigne du siège lors de son ouverture, il y a donc moins de frottements. | Dure plus longtemps, s"use moins et supporte plus de pression. | Pétrole, gaz, centrales électriques |
Vanne papillon à triple excentration | Le disque et le siège ont la forme d"un cône, ils ne glissent donc pas. | Joint métal sur métal, aucune fuite, idéal pour les travaux difficiles. | Haute température, haute pression, vapeur, pétrole et gaz |
Les vannes papillon à double et triple excentration sont idéales pour les travaux difficiles. Ils fonctionnent bien en cas de haute pression ou de chaleur. Ces conceptions intelligentes aident la valve à durer plus longtemps et à mieux fonctionner.
Le siège est un autre élément important de la vanne papillon. Cela aide à sceller la valve et à arrêter les fuites. Vous pouvez choisir parmi de nombreux matériaux et revêtements de sièges. Chacun convient à différents emplois et lieux. Voici quelques choix courants :
PTFE et RTFE : Ce sont des produits solides et résistants aux produits chimiques.
EPDM et Buna-N : Bon pour l"eau, les acides et les gaz.
Viton et néoprène : fonctionnent avec de nombreux produits chimiques et sont flexibles.
Inconel, acier inoxydable et Stellite : Utilisés pour les sièges métalliques lors de travaux difficiles.
Choisir le bon matériau de siège permet à votre vanne papillon de durer plus longtemps. Les sièges revêtus de PTFE protègent la vanne dans les endroits difficiles, comme les usines chimiques ou à proximité de la mer. Les élastomères comme l"EPDM ou le nitrile conviennent parfaitement pour une étanchéité flexible et à différentes températures. Les sièges en métal sont préférables en cas de haute pression.
Lorsque vous regardez les pièces de la vanne papillon, vous voyez comment chacune contribue au fonctionnement de la vanne. Les nouvelles vannes papillon vous apportent beaucoup de bonnes choses :
L"étanchéité aux bulles signifie qu"il n"y a aucune fuite.
Un quart de tour rapide permet une ouverture et une fermeture rapides.
La conception légère réduit le coût de son installation.
Moins de frottement signifie que vous n’avez pas besoin de le réparer autant.
Excellent contrôle du débit pour de nombreux liquides et gaz.
Vous pouvez utiliser des vannes papillon pour l"eau, le gaz, la vapeur et même les liquides épais. Les nouvelles pièces, comme les disques décalés et les sièges spéciaux, permettent d"économiser de l"énergie et d"arrêter les fuites. Si vous vérifiez souvent les pièces, votre système fonctionnera plus longtemps et de manière plus sûre.

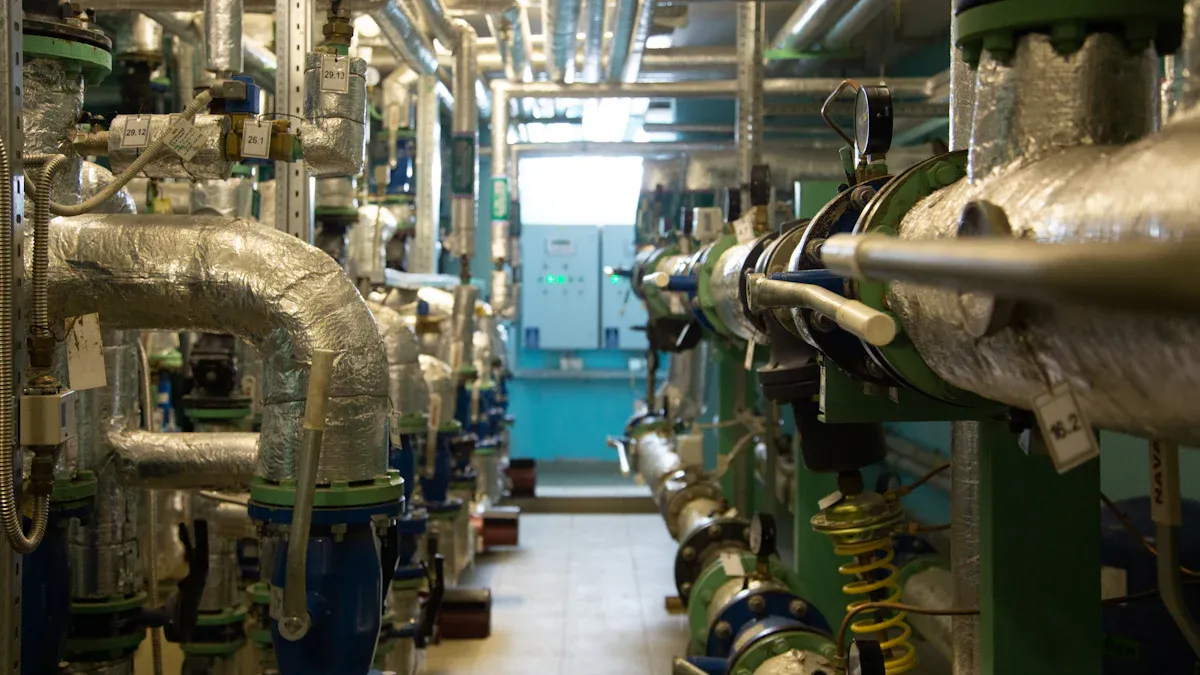

Les vannes papillon sont utilisées dans de nombreuses industries. Ils aident à contrôler le flux de liquides et de gaz. Ces vannes sont faciles à utiliser et fonctionnent bien. Voici quelques principaux endroits où les vannes papillon sont utilisées en 2026 :
La fabrication de produits chimiques utilise des vannes papillon pour les fluides chauds et agressifs.
Les centrales électriques les utilisent pour contrôler la vapeur et l’eau.
Les usines de traitement de l’eau les utilisent pour l’eau propre et sale.
Les usines chimiques en ont besoin pour un travail sûr et fluide.
Les systèmes CVC les utilisent pour chauffer et refroidir de grands bâtiments.
En 2026, les vannes papillon fonctionnent mieux qu’avant. De nouvelles conceptions les rendent plus rapides et plus solides. De meilleurs matériaux les aident à durer plus longtemps et à effectuer des travaux difficiles. Vous aurez moins de soucis et des réparations plus faciles avec ces nouvelles valves.
La façon dont vous réparez une vanne papillon dépend de son type. Les vannes papillon hautes performances peuvent être fixes ou changées. Les vannes papillon à triple excentration sont souvent fixes, principalement aux endroits importants. Les vannes papillon de service général sont remplacées lorsqu"elles se brisent. Les vannes papillon à revêtement ne peuvent pas être réparées, vous devez donc les changer si elles cessent de fonctionner.
Les vannes papillon font bien plus que de simples tâches de débit de base. En 2026, ils auront des usages nouveaux et particuliers. De nombreuses entreprises souhaitent des systèmes plus sûrs et plus intelligents. Le tableau ci-dessous présente quelques nouvelles façons d"utiliser les vannes papillon :
Application émergente | Description |
|---|---|
Intégration IoT | Vous permet d"utiliser des données en direct pour résoudre les problèmes rapidement. |
Matériaux résistants à la corrosion | Aide les vannes à fonctionner dans les endroits difficiles. |
Solutions énergétiques intelligentes | Prend en charge les conceptions économes en énergie dans de nombreux travaux. |
Systèmes de contrôle automatisés | Rend les choses plus sûres et suit des règles strictes. |
Surveillance à distance | Facilite le contrôle des vannes dans les endroits à risque. |
Conceptions durables | Aide à fabriquer des vannes qui ne fuient pas et qui sont meilleures pour la terre. |
Technologies avancées d’étanchéité | Donne de meilleures étanchéités donc il n’y a pas de fuites. |
Intégration CFD et FEA | Améliore la fluidité pour de bons résultats. |
Vannes intelligentes et compatibles IoT | Connecte les vannes à des outils et à des technologies intelligents. |
Vous pouvez désormais utiliser des vannes papillon dans davantage d’endroits. Ces nouvelles fonctionnalités permettent d’économiser de l’énergie et d’assurer la sécurité des personnes. Ils aident également à respecter les nouvelles règles. Lorsque vous planifiez l’avenir, recherchez des vannes papillon dotées de commandes intelligentes et de matériaux solides.
Lorsque vous comparez les vannes papillon, vous constatez de grandes différences dans leur fonctionnement et leur durée de vie. Les vannes papillon haute performance fonctionnent bien dans les endroits difficiles. Ils peuvent supporter une très haute pression, jusqu"à 1 440 PSI, et des températures extrêmes de -320°F à 1 200°F. Vous avez besoin de ces vannes pour les travaux impliquant des produits chimiques puissants ou des fluides corrosifs. Ils assurent la sécurité et la fiabilité de votre système.
Les vannes papillon standard coûtent moins cher et sont faciles à réparer. Vous pouvez les utiliser pour des travaux à faible pression. Les vannes papillon haute performance vous offrent une meilleure étanchéité et durent plus longtemps. Ils utilisent des matériaux solides qui résistent à l’usure et à la corrosion. Cela signifie que vous n"avez pas besoin de les réparer aussi souvent.
Vous devriez prendre en compte ces facteurs lorsque vous souhaitez une vanne papillon fiable :
Le matériau doit correspondre à votre fluide et arrêter les fuites.
La pièce d"étanchéité doit bien fonctionner pour éviter les fuites.
Vous devez vérifier et entretenir la vanne pour qu"elle continue de fonctionner.
La pression nominale doit correspondre à votre système afin que la vanne ne tombe pas en panne.
De bonnes bagues et roulements aident la valve à durer plus longtemps.
Si vous choisissez une vanne papillon avec une pression nominale élevée et des matériaux solides, vous obtenez une meilleure sécurité et moins de problèmes.
Les vannes papillon conviennent à de nombreux travaux car vous pouvez choisir parmi différents types. Chaque type fonctionne mieux à certains endroits.
Les vannes papillon concentriques fonctionnent bien avec les produits chimiques, les revêtements, les aliments et même les fluides abrasifs. Leur conception éloigne le disque du corps, ce qui leur permet de durer plus longtemps.
Les vannes papillon à double excentrage sont idéales pour les températures élevées. Ils s"usent moins et durent plus longtemps, c"est pourquoi on les voit dans de nombreuses usines.
Les vannes papillon à triple décalage vous offrent une fermeture étanche. Vous les utilisez dans des endroits à haute température ou là où vous devez arrêter toutes les fuites.
Les vannes papillon à siège métallique gèrent des produits chimiques puissants et des pressions élevées. Ils scellent bien et fonctionnent dans des endroits difficiles.
Les vannes papillon à siège souple sont idéales pour les travaux liés à l"eau, aux aliments et à basse pression.
Lorsque vous choisissez une vanne papillon, pensez à ce dont vous avez besoin pour votre travail. Regardez le fluide, la pression et la température. Assurez-vous que la taille et le matériau correspondent à votre système. Vous devez également respecter les règles de sécurité et respecter votre budget. Si vous faites cela, vous trouverez les vannes papillon adaptées à votre secteur.
Choisissez le type de vanne papillon qui correspond à votre travail. Les vannes concentriques conviennent à l'eau et au CVC. Les vannes à double excentration conviennent mieux à une pression plus élevée. Les vannes à triple excentration conviennent mieux aux températures et pressions élevées.
Lorsque vous choisissez une vanne, n'oubliez pas ces éléments :
Quel fluide le traverse
De quelle pression il a besoin
Comme il fait chaud ou froid
Où tu le mettras
Quelles règles vous devez suivre
Si le fournisseur peut vous aider
Connaître les vannes avancées telles que le triple décalage vous aide à arrêter les fuites. Ils durent plus longtemps et fonctionnent mieux pour les projets futurs.
Vous placez les vannes à plaquettes entre les brides avec des boulons. Les valves à cosse ont des cosses avec filetage. Vous pouvez retirer un côté du tuyau avec une valve à ergot. Les valves Wafer ont besoin d’une aide supplémentaire lorsque vous les réparez.
Les vannes papillon à triple excentration ont un joint métal sur métal. Le disque ne touche le siège que lorsqu"il est fermé. Cela arrête les fuites et prolonge la durée de vie de la valve.
Les vannes papillon sont utilisées dans les usines de traitement de l"eau, les centrales électriques, les usines chimiques et les systèmes CVC. Ils aident à contrôler le débit et la pression à de nombreux endroits.
Astuce : Choisissez le matériau du siège en fonction de votre fluide et de votre chaleur. Utilisez du PTFE pour les produits chimiques, de l"EPDM pour l"eau et des sièges métalliques pour la haute pression ou la chaleur.
