Vanne papillon

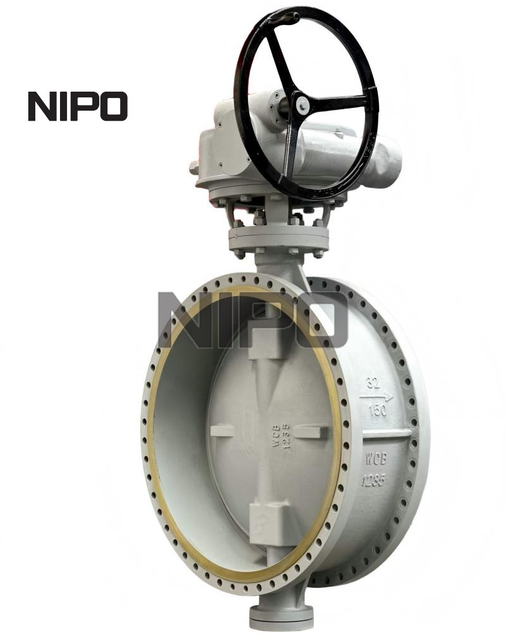

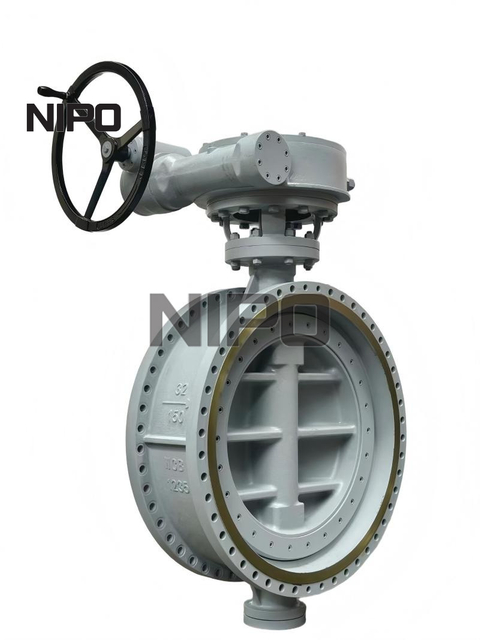

La série de trois vannes papillon excentriques à joint métallique est le produit principal de notre société, largement utilisée dans la métallurgie, l'industrie légère, l'énergie, la pétrochimie, les conduites de gaz et d'eau et d'autres domaines.

La vanne papillon à trois excentriques a une performance de fermeture bidirectionnelle étanche aux bulles. Cette forme géométrique garantit que le joint du disque de vanne n'entre en contact qu'avec le siège du corps de vanne en position fermée, évitant ainsi le frottement ou l'usure, et générant un couple qui permet au joint élastique d'avoir des performances de « soudage » suffisantes, assurant un contact d'étanchéité uniforme et constant.

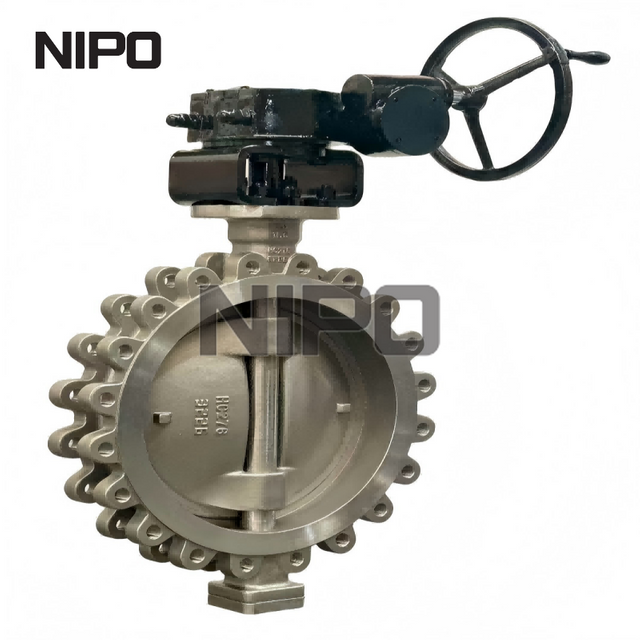

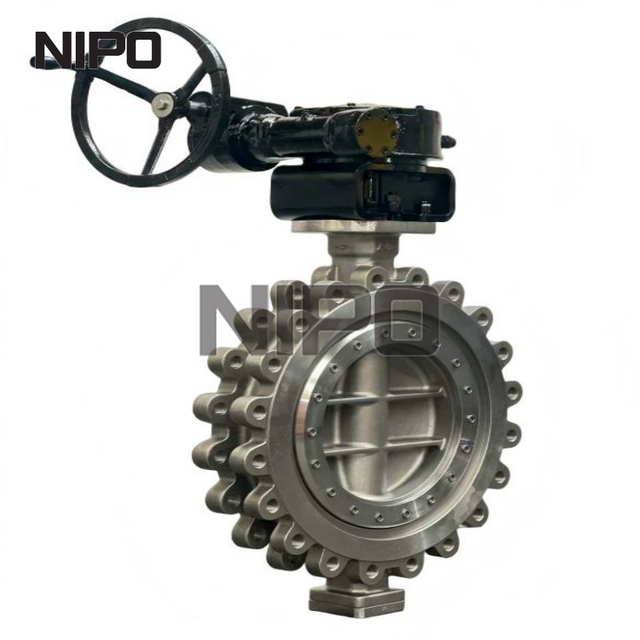

Géométrie triple excentrique

Excentricité 1 : l'arbre de la vanne est situé derrière l'arbre du siège de la vanne, permettant au joint d'entourer complètement et étroitement l'ensemble du siège de la vanne et d'entrer en contact avec lui.

Excentricité 2 : l'axe central de l'arbre de la vanne s'écarte de l'axe central de la canalisation et de la vanne, évitant ainsi les interférences lors de l'ouverture et de la fermeture de la vanne.

Excentricité 3 : L'axe du cône du siège de vanne s'écarte de la ligne centrale de l'arbre de vanne, ce qui élimine la friction lors de l'ouverture et de la fermeture et permet d'obtenir un effet d'étanchéité à compression uniforme et cohérent autour de l'ensemble du siège de vanne.
