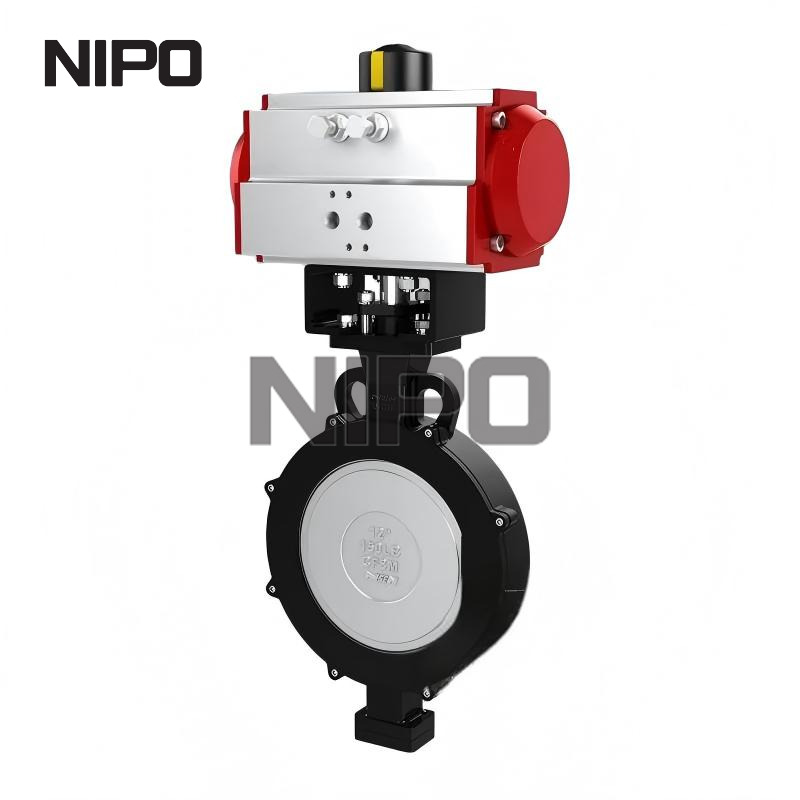

Vanne papillon haute performance à double décalage

La vanne papillon haute performance à double décalage est une vanne de contrôle de processus avancée largement adoptée, conçue pour surmonter les défauts des vannes papillon concentriques conventionnelles. Dotée d'une conception structurelle professionnelle à double décalage, cette vanne papillon haute performance réduit efficacement la friction du siège, le couple de fonctionnement et l'usure, offrant une stabilité d'étanchéité supérieure et une durée de vie plus longue pour les systèmes de canalisations industrielles moyennes et lourdes.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
NIPO

Description du produit

Présentation du produit

Les vannes papillon hautes performances NIPO sont de conception à double décalage. Notre conception unique de joint d’étanchéité à charge vive est adoptée avec une bonne élasticité et une fiabilité élevée. La structure d"étanchéité à lèvre peut compenser les changements de température et de pression.

• Tige anti-éclatement

• Sécurité incendie API 6FA

• Conception à 2 arbres divisés

• Grande capacité de débit

• Couple inférieur

• Fermeture étanche

Description du produit

Gamme de tailles : 2 - 40 » (50 mm-1 000 mm)

Pression nominale : ASME 150LB, 300LB

Plage de température : -46 ℃ – +200 ℃

Connexion : plaquette, cosse, soudure bout à bout, double bride

Matériau : acier au carbone, acier inoxydable, bronze d'aluminium, titane, Monel, Hastelloy, etc.

Fonctionnement : levier, engrenage, pneumatique, OP électrique

Marquage des vannes : MSS-SP-25,
conception et fabrication : API 609, EN 593, ASME B16.34
Dimension face à face : API 609, ISO 5752 Connexion d'extrémité : ASME B16.5, ASME B16.47, EN 1092, JIS B2210, GOST 12815
Test et inspection : API 598, EN 12266, ISO 5208, ANSI B16.104
Bride supérieure : ISO 5211

Structure

Structure à double décalage

Système de garniture sous charge dynamique Généralement, les gens se concentrent uniquement sur les fuites internes qui se produisent sur la partie du siège et ignorent le problème de fuite externe, c'est-à-dire la fuite de la partie de garniture. La conception de l'emballage chargé sous tension avec une structure combinée garantit que la vanne papillon NIPO puisse répondre à max. fuite ≤20 ppm. Il rend l'étanchéité de l'emballage fiable et prolonge la période d'emballage sans entretien.

Conception de tige anti-éclatement

La structure anti-éclatement est prévue en haut de l"arbre pour empêcher l"arbre de sortir du presse-étoupe en cas de rupture accidentelle de l"arbre.

Garniture de tige réglable

Le système d"emballage peut être ajusté via un boulon hexagonal, sans retirer l"actionneur. Le système d"emballage se compose d"un presse-étoupe, d"un boulon, d"un écrou hexagonal et d"une rondelle. Le réglage normal peut être effectué en tournant un boulon hexagonal de 1/4 de tour.

Siège amovible pour un entretien pratique du siège

Le siège peut être remplacé en retirant les inserts sans qu"il soit nécessaire de démonter le disque et l"arbre.

Avantage

Comparé à l"autre type de vanne, le papillon haute performance a obtenu l"avantage suivant

- Installation et entretien faciles

-La vanne papillon haute performance s"est avérée être une solution efficace dans des conditions de travail à haute température et haute pression.

-Couple beaucoup plus faible, pourrait également réduire le coût de l"actionneur

-Plus léger et plus petit volume par rapport au robinet à tournant sphérique, au robinet à bille, au robinet-vanne, au robinet à soupape et au clapet anti-retour de même taille
