Robinet à soupape

La vanne Globe est une vanne d'arrêt et de régulation largement utilisée dans les systèmes de pipelines industriels et civils. Sa fonction principale est de contrôler avec précision le « marche-arrêt » et la « régulation du débit » des fluides (liquides, gaz, vapeur), et il est particulièrement adapté aux scénarios nécessitant un contrôle fin du débit ou de la pression. Sa conception structurelle se concentre sur « l'étanchéité unidirectionnelle » et « l'ajustement » et est largement utilisée dans des domaines tels que le génie chimique, le pétrole, la CVC, l'approvisionnement en eau et le drainage, etc.

La structure du robinet d'arrêt détermine ses caractéristiques d'utilisation uniques, qui sont fondamentalement différentes des robinets-vannes, des robinets à tournant sphérique et d'autres types de robinets.

1. Il a à la fois des fonctions de coupe et de régulation, avec une précision de régulation élevée

2. Il a une résistance élevée à l'écoulement et une consommation d'énergie élevée

3. Une étanchéité unidirectionnelle est requise et le sens du flux doit être strictement distingué lors de l'installation

4. La course d'ouverture et de fermeture est courte et l'opération est pratique

5. Il a des performances d'étanchéité stables et une bonne résistance à l'usure

6. Il a diverses formes structurelles et convient à différents scénarios

Selon la structure de la cavité de la vanne, les vannes d'arrêt peuvent être classées en trois types principaux pour répondre aux différentes exigences d'installation et de conditions de travail :

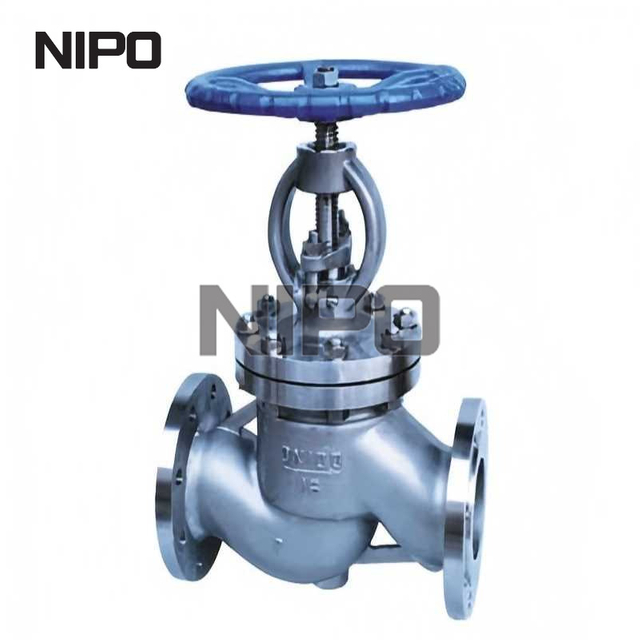

A. Vanne d'arrêt directe : la cavité de la vanne est en forme de 'Z', permettant au fluide de s'écouler en un tour et d'obtenir une résistance à l'écoulement maximale. Il convient aux scénarios avec un espace d'installation suffisant et de faibles exigences de résistance (comme l'approvisionnement en eau et le drainage civils).

B. Vanne d'arrêt d'angle : la cavité de la vanne est en forme de 'L', avec l'entrée et la sortie perpendiculaires (angle de 90°), adaptée à une installation au niveau des tours de tuyaux (tels que les tuyaux de vapeur de chaudière), et la résistance à l'écoulement est légèrement inférieure à celle du type droit.

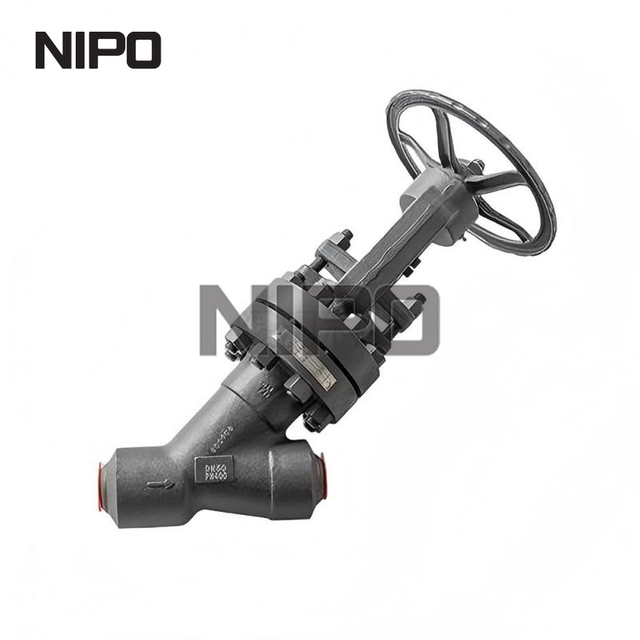

C. Vanne d'arrêt de type Y : La cavité de la vanne est en forme de « Y », offrant un chemin d'écoulement plus fluide pour le fluide et une résistance à l'écoulement minimale. Il convient aux scénarios à haute pression, à haut débit ou dans lesquels la perte de pression doit être réduite (comme les pipelines de traitement à haute pression dans l'industrie chimique).
