Soupape de reniflard ou évent ouvert : explication des principales différences

Les réservoirs de stockage de liquides en vrac doivent respirer pour gérer la dilatation thermique, la contraction et le transfert de liquide. Sans ventilation adéquate, vous risquez une défaillance structurelle catastrophique due à une implosion ou à une surpression. Les ingénieurs d'installation et les directeurs d'usine sont confrontés à un choix strict lors du choix d'une méthode de ventilation. Vous devez équilibrer la conformité réglementaire, la conservation des produits et la sécurité du site. Le défaut d'opter pour un évent ouvert de base entraîne souvent de graves pertes de vapeur, des plaintes concernant les odeurs de la communauté et des amendes réglementaires. À l’inverse, une ingénierie excessive avec des vannes complexes augmente inutilement les frais de maintenance. Le choix entre un évent ouvert et une soupape de ventilation technique nécessite un examen attentif du fluide stocké, des conditions environnementales et des normes de conformité API 2000. Ce guide détaille les différences techniques, les compromis opérationnels et les réalités de mise en œuvre des deux systèmes.

• Sécurité et intégrité structurelle : les deux systèmes empêchent la rupture ou l"effondrement du réservoir, mais ils y parviennent grâce à des mécanismes fondamentalement différents (exposition continue à l"atmosphère ou seuils de pression/vide contrôlés).

• Émissions, odeurs et perte de produit : les valves d"aération réduisent considérablement les émissions de vapeur, les odeurs fugitives et l"évaporation du produit par rapport aux évents ouverts, ce qui a un impact direct sur le retour sur investissement et la conformité environnementale (EPA/AQMD).

• Pureté du produit : les évents ouverts permettent une pénétration continue de l"humidité atmosphérique et des particules, tandis que les soupapes de ventilation isolent le contenu du réservoir jusqu"à ce que des points de consigne de pression spécifiques soient atteints.

• Intégration de la sécurité : les soupapes d"aération peuvent être intégrées de manière transparente aux pare-flammes et aux systèmes de couverture d"azote pour empêcher la combustion, une caractéristique essentielle manquante dans les évents ouverts standard.

• Réalités de la maintenance : les soupapes de ventilation nécessitent un étalonnage et des tests d"étanchéité programmés pour empêcher les palettes de coller, tandis que les évents ouverts nécessitent des vérifications de routine pour détecter les blocages physiques (par exemple, débris, glace ou insectes nicheurs).

Comprendre la ventilation des réservoirs : critères de réussite et définition des problèmes

Chaque réservoir de stockage atmosphérique subit des fluctuations de pression continues. Ces changements découlent de deux phases opérationnelles principales. Le premier est le transfert de liquide. Pomper du liquide dans un réservoir déplace la vapeur, créant une pression interne. Le pompage du liquide crée un vide, générant un vide. La deuxième phase concerne la dynamique thermique. Le chauffage diurne élargit l"espace de vapeur. Des changements climatiques soudains, comme une tempête de pluie froide frappant un réservoir chauffé par le soleil, contractent rapidement l"espace de vapeur. Les deux scénarios nécessitent une ventilation immédiate pour stabiliser la pression interne.

Les ingénieurs appellent ces processus expiration pour soulager la pression et inspiration pour soulager le vide. Ne pas gérer ces forces entraîne de graves conséquences. Les réservoirs peuvent se rompre au niveau des joints du toit en cas de surpression. Ils peuvent également se déformer et s’effondrer vers l’intérieur lors d’un événement de vide. Un équipement de ventilation approprié prévient ces défaillances structurelles en permettant au réservoir de s"égaliser avec la pression atmosphérique.

Les décideurs évaluent les solutions de ventilation en fonction de plusieurs critères de réussite stricts. La conformité à la norme API 2000 constitue la base de référence. Cette norme dicte la capacité de ventilation exacte requise pour les réservoirs de stockage atmosphériques et basse pression. Au-delà de la sécurité de base, les réglementations environnementales déterminent le choix des équipements. Les installations doivent minimiser les émissions de composés organiques volatils (COV). Vous devez respecter les règles locales du district de gestion de la qualité de l"air (AQMD) pour éviter des pénalités sévères et des fermetures d"installations.

La protection des produits représente un autre facteur majeur. Les supports stockés se dégradent souvent lorsqu’ils sont exposés à l’oxygène atmosphérique ou à l’humidité. Les solutions de ventilation doivent empêcher cette contamination pour maintenir la pureté du produit. Enfin, les ingénieurs évaluent l’impact opérationnel global. Nous évaluons les spécifications initiales de l"équipement par rapport aux exigences de maintenance et au volume de produit récupéré pendant la durée de vie du réservoir.

Catégorie de solution 1 : l"approche à ventilation ouverte

Un évent ouvert fournit un chemin continu et sans restriction entre l"espace de vapeur du réservoir et l"atmosphère extérieure. Ces appareils présentent généralement une conception simple en col de cygne ou un tuyau droit équipé d"une protection contre les intempéries. Ils comprennent souvent un grillage grossier. Cet écran empêche les oiseaux, les insectes et les gros débris de pénétrer dans le réservoir. L"air et les vapeurs circulent librement dans les deux sens à tout moment.

Les évents ouverts fonctionnent sans aucune pièce mobile. Ils n’offrent aucune résistance au flux d’air. Lorsque le réservoir nécessite une inspiration, l’air ambiant entre immédiatement. Lors de l’expiration, les vapeurs s’échappent directement dans l’environnement. Cette simplicité les rend très fiables pour prévenir les dommages structurels. Ils nécessitent un entretien minimal au-delà des inspections visuelles occasionnelles de la grille anti-oiseaux pour garantir qu"aucun blocage ne s"est formé.

Les ingénieurs spécifient des évents ouverts pour des applications très spécifiques et à faible risque. Ils conviennent aux fluides non volatils, non dangereux et non combustibles. Les réservoirs de stockage d’eau utilisent généralement des évents ouverts. Les installations les utilisent également pour certains pétroles lourds ou produits chimiques inoffensifs. Dans ces cas, la perte de vapeur reste économiquement et écologiquement négligeable, rendant inutile un système de vannes complexe.

Malgré leur simplicité, les évents ouverts comportent de graves limitations inhérentes. Ils n’offrent absolument aucun contrôle sur les émissions de vapeur. Des odeurs fugitives s"échappent continuellement, entraînant souvent des plaintes de la communauté. Les évents ouverts exposent également l’intérieur du réservoir à l’humidité ambiante. Cette exposition continue provoque des cycles de condensation à l"intérieur du réservoir. L"accumulation d"humidité entraîne une corrosion interne, une croissance bactérienne dans certains fluides et une dilution du produit.

De plus, les évents ouverts annulent complètement l’utilisation de systèmes d’inertie à l’azote. Tout gaz inerte pompé dans le réservoir s’échappe immédiatement dans l’atmosphère, gaspillant d’énormes quantités d’azote. Enfin, les évents ouverts standard n"offrent aucune protection inhérente contre les sources d"inflammation externes. Un coup de foudre ou un incendie externe peut facilement enflammer les vapeurs qui s"échappent, provoquant un retour de flamme directement dans le réservoir.

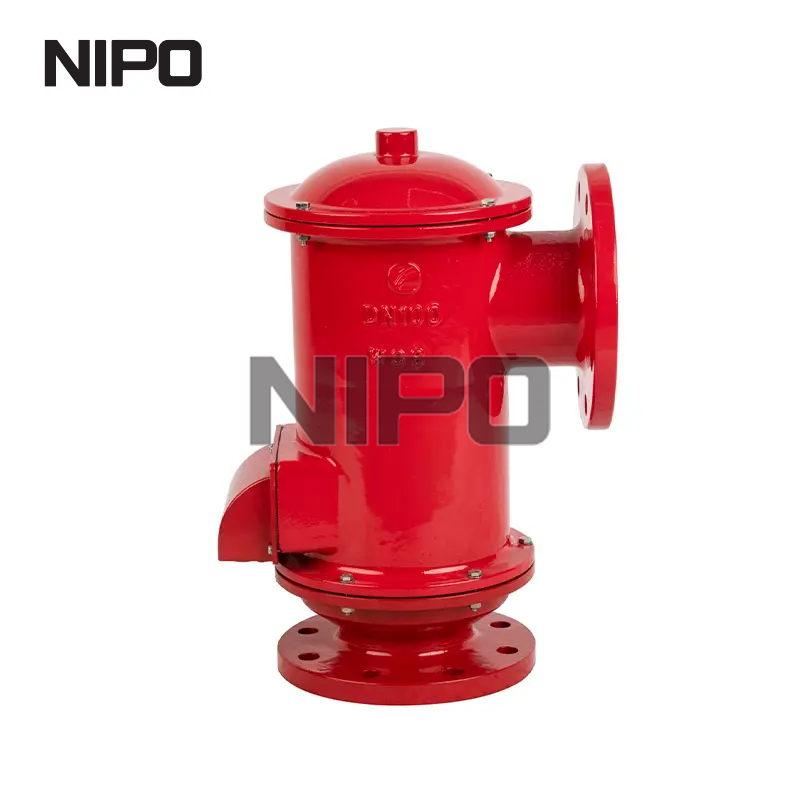

Catégorie de solution 2 : l"approche de la valve de reniflard

Une valve de reniflard fonctionne comme un dispositif de contrôle de pression hautement sophistiqué. Les professionnels de l'industrie appellent fréquemment cet équipement une soupape de surpression et de dépression . Contrairement à un évent ouvert, il maintient le réservoir hermétique dans des conditions normales. La vanne ne s'ouvre que lorsque la pression interne ou le vide atteint un point de consigne prédéterminé.

Ces vannes utilisent des palettes internes pour contrôler le débit. Les palettes chargées de poids utilisent des plaques métalliques usinées avec précision pour maintenir la vanne fermée contre la pression interne. Les palettes à ressort utilisent des ressorts calibrés pour les applications à pression plus élevée. Lorsque la pression du réservoir dépasse le poids de la palette, la vanne se soulève. Cela permet aux vapeurs de s"échapper. Une fois la pression normalisée, la gravité ou la force du ressort réinstalle la palette, scellant ainsi hermétiquement le réservoir contre le siège de la vanne.

Ce mécanisme de ventilation contrôlée convient aux applications industrielles exigeantes. Les ingénieurs imposent des soupapes de ventilation pour les liquides volatils et les produits chimiques dangereux. Ils sont essentiels pour les fluides de haute pureté qui ne peuvent tolérer la contamination atmosphérique. Tout réservoir utilisant un système de couverture de gaz inerte doit utiliser une valve de reniflard pour contenir le gaz de purge coûteux et maintenir la couverture protectrice sur le liquide.

Les principaux avantages de cette approche se concentrent sur la conservation et la sécurité. En fermant le réservoir, la valve maintient un espace de vapeur stable. Cela réduit considérablement les pertes par évaporation. Les installations obtiennent souvent un retour mesurable simplement en gardant leur produit dans le réservoir plutôt qu"en l"évacuant dans l"atmosphère. La valve agit également comme une barrière physique. Il empêche l’humidité atmosphérique et l’oxygène de dégrader le produit stocké.

L"intégration de la sécurité représente un autre avantage majeur. Les soupapes de reniflard s"associent facilement aux pare-flammes de déflagration ou de détonation. Cette combinaison évacue en toute sécurité les milieux combustibles tout en empêchant les flammes externes de pénétrer dans l"espace de vapeur du réservoir, offrant ainsi une couche critique de protection contre les explosions.

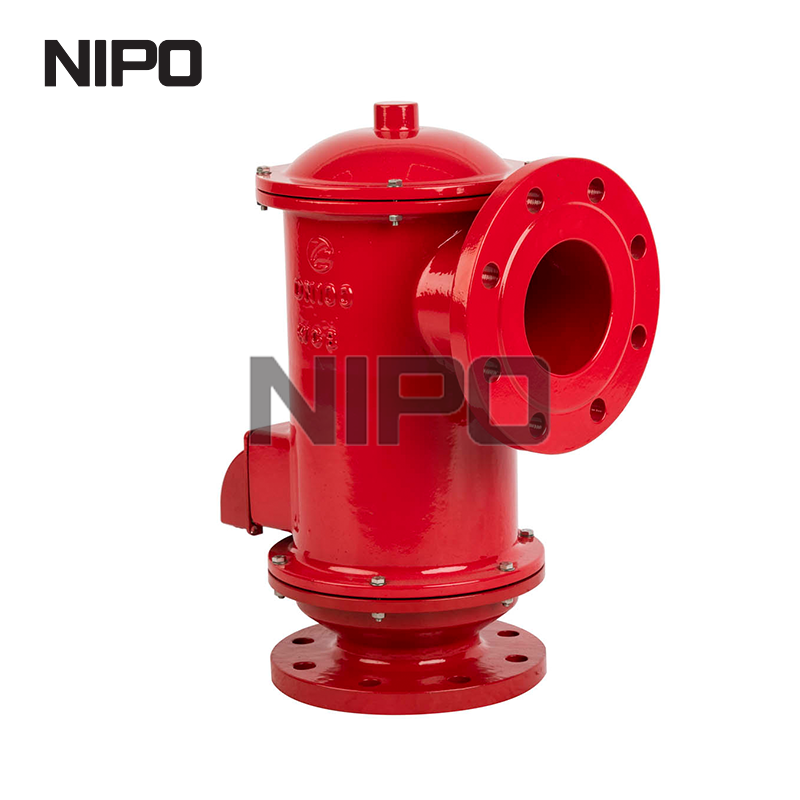

Soupape de reniflard par rapport à l"évent ouvert : dimensions d"évaluation de base

Choisir entre ces deux technologies nécessite une évaluation technique rigoureuse. Les ingénieurs doivent analyser la conservation des vapeurs, les risques de contamination, la compatibilité des matériaux et les exigences de sécurité. Les différences opérationnelles ont un impact direct sur la conformité et la rentabilité des installations.

Conservation des vapeurs et contrôle des émissions

Les évents ouverts permettent une perte de vapeur à 100 % lors de tout événement d"expiration. À mesure que le réservoir chauffe ou se remplit de liquide, le produit précieux s’évapore et s’échappe. Cette perte continue a un impact sur les résultats financiers et viole les normes strictes d"émission de l"EPA pour les composés volatils. Les installations opérant dans des zones réglementées strictes ne peuvent pas légalement utiliser des évents ouverts pour les fluides émettant des COV.

Une valve de reniflard retient les vapeurs jusqu"à sa pression de réglage technique. Le réservoir reste scellé lors de légères variations de température. Cela se traduit par des économies mesurables grâce à la conservation des produits. Les vannes de haute qualité respectent les taux de fuite autorisés API 2521. Ils maintiennent une étanchéité stricte jusqu"à 90% de leur point de consigne. Cette précision garantit le respect de l’environnement et élimine les plaintes d’odeurs fugitives des communautés environnantes.

Prévention de la contamination et de l’humidité

Les évents ouverts présentent un risque élevé de pénétration d’humidité. L"air humide pénètre librement dans le réservoir à chaque cycle de refroidissement. Cette humidité se condense sur les parois intérieures du réservoir. Il contamine les fluides hygroscopiques et accélère la rouille interne. Les particules pénètrent également facilement, dégradant les produits chimiques de haute pureté et encrassant les pompes et les filtres en aval.

Les soupapes d"aération agissent comme une barrière physique contre l"atmosphère. Ils isolent complètement le contenu du réservoir en fonctionnement normal. Pour les fluides extrêmement sensibles à l"humidité, les ingénieurs peuvent intégrer des cartouches déshydratantes à la valve de reniflard. Cela garantit que tout air aspiré dans le réservoir lors d"un événement de vide est complètement sec, protégeant ainsi l"intégrité chimique du support stocké.

Sélection des matériaux et durabilité environnementale

Les fabricants construisent généralement des évents ouverts en acier au carbone standard, en aluminium ou en PVC. Le choix du matériau dépend en grande partie de la construction du réservoir. Étant donné que les évents ouverts traitent des fluides inoffensifs, les matériaux exotiques sont rarement nécessaires. Un simple revêtement galvanisé suffit souvent pour la protection contre les intempéries.

Les valves de reniflard exigent une compatibilité précise des matériaux avec la vapeur stockée. Les palettes internes, les sièges et les diaphragmes doivent résister aux attaques chimiques. Une valve de reniflard en acier inoxydable devient obligatoire pour le stockage de produits chimiques corrosifs. Les applications de qualité alimentaire et les environnements offshore nécessitent également de l'acier inoxydable pour éviter la contamination et résister aux brouillards salins. Pour les acides très agressifs, les ingénieurs spécifient des alliages exotiques comme l'Hastelloy ou des composants revêtus de PTFE.

Intégration de sécurité et de pare-flammes

Les évents ouverts n’offrent aucune protection contre les retours de flamme. Ils exposent l"espace de vapeur inflammable directement aux sources d"inflammation atmosphériques. Si une étincelle enflamme le gaz de ventilation, la flamme se propage sans entrave dans le réservoir, provoquant une explosion. Vous ne pouvez pas stocker en toute sécurité des liquides à faible point d’éclair en utilisant un évent ouvert standard sans risquer des dommages catastrophiques aux installations.

Les soupapes de ventilation offrent des configurations de sécurité robustes. Les installations peuvent les configurer comme des systèmes de canalisation. Cela achemine les vapeurs inflammables en toute sécurité vers un épurateur, une unité de récupération des vapeurs ou une torchère. Alternativement, les ingénieurs combinent directement la vanne avec un pare-flammes de fin de ligne. Le pare-feu éteint tout front de flamme externe avant qu"il ne pénètre à l"intérieur du réservoir, absorbant la chaleur et éteignant le feu.

Dépenses en capital par rapport au retour sur investissement à long terme

Les évents ouverts nécessitent un investissement initial très faible. Ils ne contiennent aucune pièce mobile et nécessitent un étalonnage nul. L"installation est rapide et peu coûteuse. Cependant, ils n’offrent aucun retour financier via la récupération des produits. Le coût initial peu élevé masque souvent les dépenses cachées liées à la perte de produit et à la corrosion interne du réservoir.

Les reniflards nécessitent un investissement initial plus élevé. L"usinage de précision, les matériaux spécialisés et les processus d"étalonnage augmentent le coût initial. Cependant, les installations calculent le retour sur investissement en fonction de la valeur du produit conservé. Le fait d"éviter les pénalités d"émission de l"EPA et de prolonger la durée de vie des réservoirs grâce à une corrosion interne réduite est également pris en compte dans la justification financière. Dans de nombreuses applications de liquides volatils, une soupape de ventilation est rentabilisée dès la première année de fonctionnement.

Dimensionnement et spécification d"une soupape de reniflard pour les applications de réservoirs

Spécifier correctement une soupape de reniflard pour les installations de réservoirs nécessite des calculs techniques précis. Les conjectures conduisent à une défaillance catastrophique du réservoir ou à des fuites de vapeur continues. Les ingénieurs s'appuient sur les normes industrielles pour déterminer les exigences exactes de chaque réservoir spécifique.

Exigences de dimensionnement de l"API 2000

La norme API 2000 dicte la méthodologie de dimensionnement des dispositifs de ventilation. Les ingénieurs doivent calculer le débit d’air maximum requis pour l’inspiration et l’expiration. Le calcul nécessite plusieurs variables critiques. Les taux maximaux de pompage et de pompage déterminent le déplacement volumétrique de base. La dynamique thermique nécessite des données sur le point d"éclair du liquide, la latitude géographique du réservoir et la présence d"une isolation thermique. Les chutes rapides de température provoquées par des pluies torrentielles soudaines génèrent des forces de vide massives que la vanne doit gérer.

• Débit maximum de pompage de liquide (gallons par minute ou mètres cubes par heure).

• Débit de pompage maximum du liquide.

• Dimensions du réservoir et capacité totale du volume.

• Propriétés du liquide stocké, notamment le point d’éclair et le point d’ébullition.

• Facteurs environnementaux, notamment les variations maximales de température régionale et l’exposition au rayonnement solaire.

Détermination du point de consigne

Il est essentiel d’établir les réglages corrects de pression et de vide. Ces points de consigne doivent rester en toute sécurité en dessous de la pression de service maximale autorisée (MAWP) et du vide de service maximal autorisé (MAWV) du réservoir. Si le point de consigne de la vanne est trop élevé, le réservoir se rompra avant que la vanne ne s"ouvre. Les ingénieurs règlent généralement la vanne pour qu"elle s"ouvre à une pression légèrement supérieure aux conditions normales de fonctionnement mais bien inférieure aux limites structurelles du réservoir. Cela garantit que la vanne ne se purge que lorsque cela est absolument nécessaire.

Interaction avec les systèmes de couverture de réservoir

De nombreux réservoirs chimiques et pétrochimiques utilisent une couverture d"azote. Ce système injecte du gaz inerte dans l’espace vapeur pour empêcher l’oxydation et la combustion. Les points de consigne du reniflard ne doivent pas chevaucher les réglages du régulateur d’azote. Si le régulateur injecte du gaz à une pression supérieure au point de consigne de décharge de la vanne, la vanne évacuera en permanence de l"azote coûteux. Les ingénieurs conçoivent une zone morte de pression entre le régulateur d"inertie et la valve de reniflard pour éviter ce gaspillage de gaz continu.

Configurations de tuyauterie

Les installations doivent choisir entre des configurations de fin de ligne et de canalisation. Les vannes de fin de ligne évacuent directement dans l"atmosphère. Ils disposent d"un capot météo pour protéger les composants internes de la pluie et des débris. Les configurations à canalisation capturent les vapeurs qui s"échappent. Une sortie à bride se connecte à un système de tuyauterie fermé. Cela achemine les vapeurs dangereuses ou odorantes vers un épurateur centralisé, un oxydant thermique ou un système de torche pour une destruction en toute sécurité.

Risques de mise en œuvre et stratégies d’atténuation

Les deux systèmes de ventilation comportent des risques opérationnels spécifiques. Les gestionnaires d"installations doivent mettre en œuvre des protocoles de maintenance et d"inspection rigoureux pour garantir une sécurité continue.

Risques liés aux évents ouverts

Le principal risque lié à un évent ouvert concerne le blocage physique. Les moustiquaires se bouchent facilement avec des débris en suspension dans l"air, des feuilles ou des insectes nicheurs. Dans les climats froids, l’humidité ambiante gèle sur le treillis métallique. Des vapeurs de produits cristallisés peuvent également s’accumuler avec le temps. Un écran bloqué transforme un évent ouvert en un système fermé. Lorsque le réservoir est pompé, le vide qui en résulte effondrera la structure.

L"atténuation nécessite une maintenance préventive stricte. Les opérateurs doivent effectuer des inspections visuelles régulières des grilles d"aération. Dans les climats glacials, les installations doivent installer des hottes chauffantes ou utiliser des écrans grossiers qui résistent au pontage de glace. Les programmes de nettoyage de routine empêchent la cristallisation du produit de restreindre la circulation de l"air.

Risques liés aux soupapes de ventilation

Les reniflards sont confrontés à des risques mécaniques. L’échec le plus courant est le collage des palettes. Les vapeurs polymérisantes peuvent agir comme de la colle, fusionnant la palette au siège de soupape. La formation de glace pendant les mois d’hiver provoque des problèmes de gel similaires. Un entretien inapproprié entraîne des vibrations, où la vanne s"ouvre et se ferme rapidement, endommageant les composants internes et compromettant l"étanchéité.

L"atténuation commence par une sélection appropriée des matériaux. Les ingénieurs sélectionnent les matériaux de membrane appropriés, tels que le PTFE ou le FEP, pour empêcher les fluides collants d"adhérer au siège. Pour les milieux cristallisants ou très visqueux, les installations utilisent des vannes à chemise de vapeur ou à traçage électrique. Ceux-ci maintiennent une température interne élevée, gardant les vapeurs à l’état gazeux. Enfin, les installations doivent respecter un calendrier strict de maintenance préventive. Les techniciens doivent nettoyer les composants internes et vérifier les points de consigne d"étalonnage chaque année.

Conclusion

1. Rassemblez les données de conception mécanique spécifiques de votre réservoir de stockage, en vous concentrant fortement sur les valeurs MAWP et MAWV.

2. Documentez les débits maximaux absolus de pompage et de pompage pour le système de réservoir spécifique.

3. Consultez un ingénieur d"application de vannes qualifié pour effectuer un calcul de dimensionnement certifié API 2000.

4. Évaluez la compatibilité chimique de vos supports stockés pour déterminer si des matériaux spécialisés comme l"acier inoxydable ou le PTFE sont nécessaires.

5. Établissez un calendrier de maintenance préventive documenté pour les tests d’étanchéité et l’étalonnage avant d’installer le nouvel équipement.

FAQ

Q : Quel est l"objectif principal d"un reniflard sur un réservoir de stockage ?

R : Pour protéger le réservoir des dommages structurels dus à la surpression ou au vide tout en minimisant la perte de vapeur, en empêchant la contamination atmosphérique et en contrôlant les émissions fugitives.

Q : Puis-je remplacer un évent ouvert par une soupape de surpression et de dépression ?

R : Oui, à condition que le réservoir soit structurellement conçu pour gérer les points de consigne de pression et de vide de la nouvelle vanne. Un examen technique du MAWP et du MAWV du réservoir est requis.

Q : Quand une valve de reniflard en acier inoxydable est-elle requise ?

R : Il est nécessaire dans des environnements hautement corrosifs comme les installations côtières ou offshore, lors du stockage de produits chimiques agressifs ou dans des applications sanitaires telles que l"alimentation, les boissons et les produits pharmaceutiques.

Q : Ai-je besoin d’un pare-flammes avec ma valve de reniflard ?

R : Si vous stockez des liquides inflammables ou combustibles, les normes industrielles telles que l"API et la NFPA exigent souvent qu"un pare-flammes soit associé à la soupape de reniflard pour empêcher les sources d"inflammation externes de provoquer une explosion du réservoir.

Q : Les normes API 2000 imposent-elles l"utilisation d"une valve de reniflard ?

R : L"API 2000 dicte la manière dont un réservoir doit être purgé pour éviter toute défaillance. Le choix entre un évent ouvert et une valve de reniflard dépend de la volatilité du liquide, des exigences de sécurité et des réglementations environnementales locales.

Q : À quelle fréquence une valve de reniflard doit-elle être inspectée et calibrée ?

R : Les meilleures pratiques de l"industrie imposent une inspection visuelle tous les 3 à 6 mois et un test d"étalonnage complet chaque année. Les installations stockant des fluides polymérisants ou cristallisants nécessitent des intervalles de maintenance plus fréquents pour éviter que les palettes ne collent.
