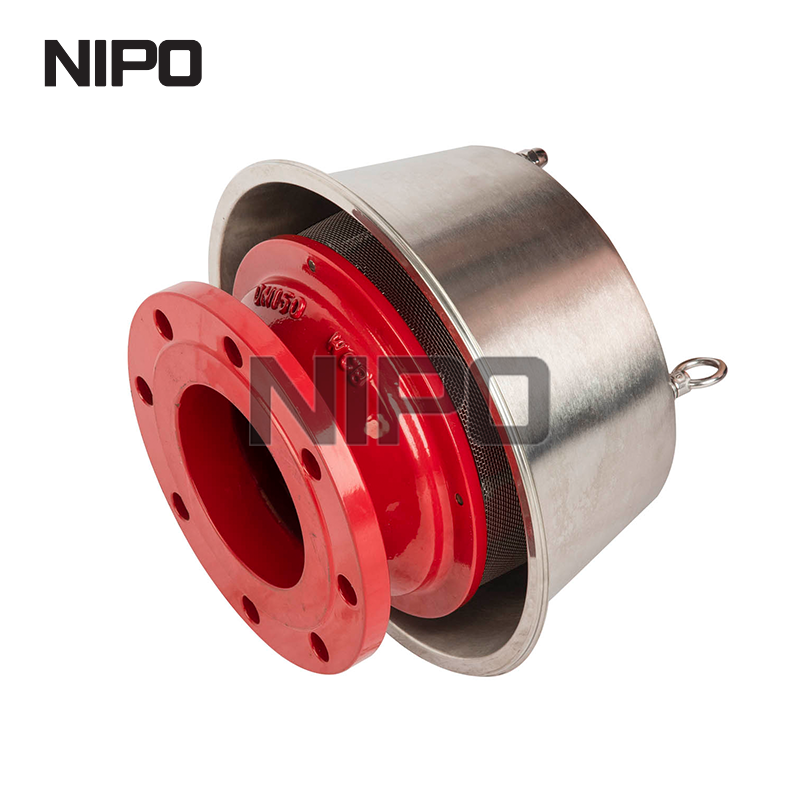

Comment installer correctement un pare-flammes ?

Un pare-flammes ne fonctionne que si vous l'installez correctement. Un placement incorrect permet à une déflagration de se transformer en une détonation catastrophique, rendant le dispositif de sécurité complètement inutile. Les équipes d’ingénierie et d’approvisionnement sont souvent confrontées à un grave décalage sur le terrain. Ils achètent les spécifications correctes mais ne parviennent pas à exécuter une installation conforme. L'exécution sur le terrain doit tenir compte de la géométrie de la tuyauterie, de la direction du flux et des variables environnementales. Une unité mal installée donne un faux sentiment de sécurité et met l’ensemble de l’usine en danger. Ce guide fournit un cadre rigoureux, étape par étape, pour l'installation sur le terrain. Nous détaillons la vérification avant l'installation, les règles de positionnement critiques et les considérations de maintenance à long terme. Vous apprendrez comment garantir la conformité réglementaire et protéger l’infrastructure des installations contre la propagation catastrophique des incendies.

• L"emplacement est essentiel : les pare-flammes en ligne doivent être installés à l"intérieur de la distance maximale spécifiée par le fabricant (rapport L/D) des sources d"inflammation potentielles pour empêcher l"accélération de la flamme.

• Orientation et flux : Le strict respect de la direction d"écoulement désignée (unidirectionnelle ou bidirectionnelle) et de l"orientation physique (verticale ou horizontale) est obligatoire pour que l"élément éteigne efficacement les flammes.

• La géométrie des canalisations est importante : les coudes, les vannes et les changements de diamètre des tuyaux entre la source d"inflammation et le parafoudre modifient la vitesse de la flamme et doivent être pris en compte dans la conception du système.

• Accessibilité pour la maintenance : L"installation doit intégrer un support structurel et un dégagement adéquat pour permettre une inspection et un nettoyage de routine de la cellule à flamme sans démonter l"ensemble du pipeline.

Pré-installation : vérification des spécifications du pare-flammes

Une installation réussie commence bien avant que les clés n"atteignent les brides. Les équipes de terrain doivent vérifier que l"unité livrée correspond aux conditions exactes du processus évaluées lors de la phase d"approvisionnement. Cela comprend la vérification du groupe de gaz ou de combustible, de la pression de fonctionnement et de la température de fonctionnement maximale. Vous devez comparer la plaque signalétique de l"équipement avec les normes exécutives applicables telles que ISO 16852, API 2000 ou NFPA 69. L"installation d"une unité certifiée pour le groupe de gaz IIA dans un processus de traitement du groupe de gaz IIC entraînera une panne immédiate lors d"un événement d"allumage. L"écart de sécurité expérimental maximal (MESG) de l"élément doit s"aligner parfaitement avec le fluide du procédé.

Vous devez confirmer si l"unité est conçue pour la déflagration ou la détonation. Les déflagrations impliquent des vitesses de flamme subsoniques. Les détonations impliquent des vitesses de flammes supersoniques accompagnées d"ondes de choc massives. Cette distinction détermine l"emplacement d"installation autorisé. Les pare-déflagrants ont des limites de distance strictes par rapport à la source d"inflammation. Les antidétonants sont conçus pour résister à des impacts cinétiques sévères et offrir un placement plus flexible. L"installation d"une unité de déflagration là où une détonation pourrait se produire garantit une défaillance structurelle catastrophique du boîtier.

Une inspection visuelle de la structure interne est obligatoire avant de boulonner l"unité dans la canalisation. Les équipes d"installation doivent examiner le ruban serti ou l"élément de cellule à flamme. Recherchez les dommages causés par le transport, les canaux écrasés ou les désalignements. Même une déformation microscopique du ruban frisé altère l"espace de trempe. Cela permet aux flammes de passer. Faites briller une lampe de poche puissante à travers l"élément pour vous assurer qu"aucun matériau d"emballage, saleté ou débris ne bloque les chemins d"écoulement. Les blocages augmentent la chute de pression et créent des points chauds localisés pendant le fonctionnement normal.

La vérification des matériaux garantit l’intégrité opérationnelle à long terme. Vous devez vérifier à la fois les matériaux du boîtier et des éléments par rapport à la composition chimique du fluide de procédé. Les environnements très corrosifs, les plateformes offshore ou les procédés manipulant des vapeurs agressives nécessitent une métallurgie spécifique. Dans ces cas, l'installation d'un pare-flammes en acier inoxydable est nécessaire pour éviter une dégradation rapide des espaces de trempe. Les industries spécialisées ont des exigences encore plus strictes. Les applications alimentaires, de boissons ou pharmaceutiques dictent des finitions de surface et des normes de nettoyabilité spécifiques. Il est essentiel de lancer une enquête sur les spécifications des pare-flammes sanitaires dès le début de la phase de conception. Cela garantit que l'unité arrive avec les connexions Tri-Clamp correctes et les surfaces électropolies requises pour une installation hygiénique.

Avant de déplacer l"unité vers le site d"installation, effectuez une vérification complète au banc. Cela implique plusieurs étapes spécifiques pour garantir que l’unité est prête à être déployée sur le terrain. Ignorer ces contrôles entraîne souvent des retouches et des temps d"arrêt prolongés pendant la phase de mise en service.

1. Vérifiez les données de la plaque signalétique par rapport au schéma de tuyauterie et d"instrumentation (P&ID).

2. Inspectez les faces des brides à la recherche de rayures, de rainures ou de rouille qui pourraient empêcher une bonne étanchéité.

3. Mesurez le diamètre interne de la tuyauterie adjacente pour vous assurer qu"elle correspond exactement à l"alésage du parafoudre.

4. Vérifiez les marques de couple sur les boulons du boîtier assemblés en usine pour confirmer qu"ils ne se sont pas desserrés pendant le transport.

5. Retirez tous les couvercles d"expédition temporaires uniquement lorsque l"unité est prête à être mise en place.

Paramètres d"installation critiques pour les pare-flammes

La distance de montée, exprimée sous la forme du rapport L/D (longueur du tuyau sur diamètre du tuyau), est le paramètre d"installation le plus critique. Ce rapport définit la distance maximale autorisée entre la source d"inflammation potentielle et la face du parafoudre. Pour calculer cela, divisez la longueur du tuyau droit (L) par le diamètre interne du tuyau (D). Les fabricants testent et certifient les antidéflagrants selon des rapports L/D maximaux spécifiques. Le dépassement de cette distance permet au front de flamme d’accélérer. La vitesse et la pression de la flamme dépasseront la capacité d"extinction de l"appareil. Si votre appareil a un L/D certifié de 50 sur un tuyau de 2 pouces, la distance d"installation maximale absolue de la source d"inflammation est de 100 pouces.

La direction du flux et l’orientation physique nécessitent le strict respect des marquages ​​du fabricant. Vous devez identifier les indicateurs de direction d"écoulement estampés ou coulés sur le boîtier de l"équipement. Pour les modèles unidirectionnels, le flux de gaz ou de liquide doit passer strictement d"avant en arrière. L"installation d"une unité unidirectionnelle à l"envers compromet sa capacité structurelle à absorber l"impact cinétique de la flamme. Les unités bidirectionnelles peuvent gérer l"allumage des deux côtés, mais l"orientation compte toujours. Évaluez les réalités de mise en œuvre de l’installation verticale par rapport à l’installation horizontale. Les installations horizontales peuvent emprisonner le condensat ou les particules contre la face de l"élément. Si un placement horizontal est inévitable, des réducteurs excentriques à fond plat doivent être utilisés pour faciliter le drainage. Les installations verticales permettent généralement un meilleur drainage des liquides mais nécessitent une attention particulière au support des canalisations.

La gestion de la géométrie des canalisations entre la source d"inflammation et le parafoudre est très réglementée. Les coudes, les coudes, les tés et les changements de section transversale agissent comme des générateurs de turbulences. La turbulence accélère la propagation des flammes, transformant rapidement une déflagration en détonation. Les directives exigent généralement une longueur spécifique de tuyau droit et dégagé avant et après le parafoudre. La norme ISO 16852 dicte des règles strictes en matière de dilatation ou de contraction des canalisations. N"installez jamais de réduction de diamètre de tuyau juste avant le parafoudre, du côté non protégé. Celui-ci agit comme une buse, projetant la flamme dans l"élément à des vitesses dépassant largement ses limites certifiées.

Comprendre la physique de la propagation des flammes aide les équipes de terrain à apprécier ces règles strictes. Lorsqu"un mélange gazeux s"enflamme dans un tuyau, le front de flamme s"étend. Cette expansion pousse le gaz non brûlé devant lui, le comprimant. Cette compression est connue sous le nom d’empilage sous pression. À mesure que le gaz non brûlé se comprime, sa température augmente et le front de flamme s"accélère. Si le tuyau comporte des coudes ou des vannes, le flux de gaz devient turbulent. La turbulence augmente la surface du front de flamme, l’amenant à consommer les gaz non brûlés encore plus rapidement. Cette accélération rapide est la raison pour laquelle le rapport L/D et les exigences en matière de tuyaux droits sont des limites absolues et non de simples suggestions.

Scénarios d"installation spécifiques à l"application

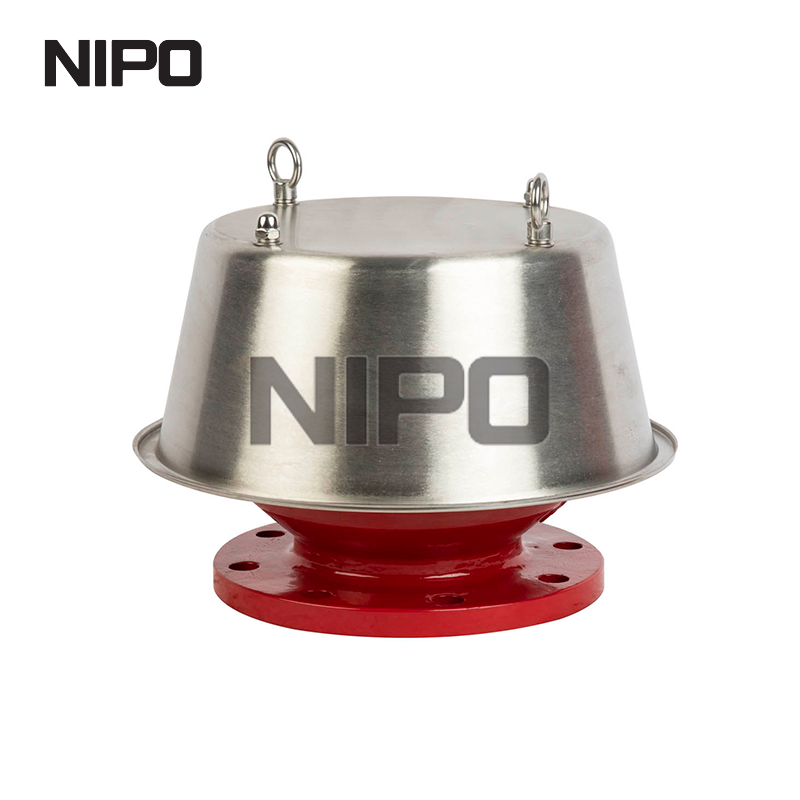

Les exigences d"installation diffèrent considérablement entre les configurations de fin de ligne (conduite de ventilation) et en ligne. Les parafoudres de fin de ligne sont conçus pour empêcher une flamme externe d"entrer dans un réservoir ou un récipient. Ils s"évacuent directement dans l"atmosphère. L"installation doit tenir compte de la protection contre les intempéries. Des capots ou des capots doivent être installés pour empêcher la pluie, la neige ou les débris de bloquer la cellule de flamme. Vous devez maintenir des dégagements spécifiques aux extrémités ouvertes des tuyaux pour garantir une dispersion sans entrave de la vapeur. Les parafoudres en ligne sont conçus pour garantir qu"une flamme brûlant dans un pipeline fermé ne se propage pas plus loin dans le système. Ils nécessitent des connexions à brides des deux côtés et le strict respect des calculs du rapport L/D évoqués précédemment.

Le stockage d’hydrocarbures en vrac présente des risques uniques. L'installation d'un pare-flammes pour le stockage dans un dépôt pétrolier nécessite l'intégration de l'unité avec des soupapes de surpression pression/vide (PVRV) sur les toits des réservoirs. Le parafoudre est généralement installé immédiatement sous le PVRV. Cette configuration protège le réservoir des sources d'inflammation atmosphérique, telles que la foudre enflammant les vapeurs évacuées. Les installations de pipelines d’unités de récupération de vapeur (VRU) sont confrontées à différents défis. Ces lignes gèrent un flux de vapeur continu. L'installation doit tenir compte de l'accumulation potentielle de particules et garantir que l'unité ne crée pas de chute de pression excessive qui perturberait l'efficacité du compresseur VRU.

Les systèmes de gestion des brûleurs (BMS) et les lignes de traitement nécessitent des protocoles d"installation précis. Les conduites de gaz combustible alimentant les brûleurs industriels doivent utiliser des parafoudres compatibles avec le groupe de combustible spécifique. La proximité des vannes des brûleurs est essentielle. L"appareil doit être installé suffisamment près du brûleur pour détecter immédiatement un retour de flamme. De plus, l"installation doit s"intégrer à des systèmes d"arrêt de sécurité automatisés. Si un retour de flamme se produit, les capteurs doivent détecter l"événement et déclencher instantanément le BMS pour isoler l"alimentation en carburant, empêchant ainsi un scénario de combustion continue sur la face de l"élément.

Les systèmes Flare représentent une autre application hautement spécialisée. Les conduites de torchère collectent les gaz résiduaires provenant de toute une installation et les dirigent vers une torche pour une combustion en toute sécurité. Ces lignes ont souvent un grand diamètre et s"étendent sur de longues distances. Des pare-détonations sont presque toujours nécessaires dans les lances de fusée, car les longs tronçons de tuyaux permettent aux déflagrations de se transformer facilement en détonations. L"installation de ces unités massives nécessite un équipement de levage lourd et une ingénierie structurelle approfondie. La tuyauterie doit être conçue pour supporter les immenses forces de poussée générées si une onde de choc de détonation frappe le boîtier du parafoudre.

Risques de mise en œuvre et stratégies d’atténuation

Le support structurel et les contraintes sur les canalisations présentent des risques importants pour l"intégrité du logement. Ces appareils sont souvent lourds, notamment les modèles à détonation dotés de brides épaisses et de cellules à flammes massives. S"appuyer sur la tuyauterie adjacente pour supporter ce poids provoque des contraintes sur le pipeline. Cette contrainte peut déformer le boîtier, altérant les interstices internes de la cellule à flamme et la rendant dangereuse. L"atténuation nécessite des structures de support indépendantes conçues spécifiquement pour le poids du parafoudre. L"utilisation appropriée des joints de dilatation isole l"unité des forces de dilatation thermique sur les longs parcours de canalisations. Les équipes de terrain doivent suivre strictement les spécifications de couple et les séquences de serrage pour le boulonnage des brides afin d"éviter des contraintes inégales sur le corps du boîtier.

La surveillance thermique est essentielle pour atténuer le risque de brûlure de courte durée. Une flamme stabilisée peut s"ancrer sur la face de l"élément si le flux de gaz continue après un événement d"inflammation. Aucune cellule à flamme ne peut résister indéfiniment à une combustion continue ; la chaleur finira par traverser le métal et enflammer le fluide de traitement du côté protégé. L"installation doit inclure des capteurs de température, généralement des RTD PT100, branchés directement dans le boîtier du côté non protégé. Ces capteurs détectent l"augmentation rapide de la température associée à une flamme stabilisée. Les capteurs doivent être connectés au système de contrôle de l"installation pour déclencher des arrêts automatisés du processus et isoler le flux de carburant dans les minutes suivant la détection.

Les risques environnementaux et opérationnels nécessitent une planification proactive de l’installation. Des facteurs externes tels que la formation de glace, la nidification des oiseaux et les débris en suspension dans l’air peuvent bloquer complètement les unités de fin de ligne. Les capots anti-intempéries et les grilles anti-oiseaux grossières assurent une protection de base. Pour les procédés sujets au gel, un traçage thermique ou une isolation peuvent sembler nécessaires. Cependant, vous devez évaluer les compromis. L"application d"une isolation épaisse peut compromettre la capacité du parafoudre à dissiper la chaleur lors d"une déflagration. Si le traçage thermique est utilisé, il doit être soigneusement conçu pour maintenir la température de la vapeur sans agir comme une couverture thermique qui emprisonne la chaleur catastrophique lors d"un incendie.

Les vibrations sont un risque de mise en œuvre souvent négligé. Les compresseurs, les pompes et les flux de gaz à grande vitesse génèrent des vibrations continues dans le système de tuyauterie. Au fil du temps, cette vibration peut provoquer le desserrage ou le déplacement de l"élément de ruban serti dans son logement. Un élément lâche crée des espaces plus grands, détruisant la capacité d"extinction de l"unité. Pour atténuer cela, les systèmes de tuyauterie doivent intégrer des amortisseurs de vibrations. De plus, le parafoudre doit être installé aussi loin des sources de vibrations importantes que le rapport L/D le permet. Les inspections visuelles régulières doivent inclure la vérification de l"élément pour déceler tout signe d"usure mécanique ou de déplacement causé par des vibrations systémiques.

Accès à la mise en service, à l’inspection et à la maintenance

Les pare-flammes nécessitent un nettoyage périodique pour éviter l’augmentation des chutes de pression et maintenir l’efficacité de la trempe. La conception en vue du retrait des éléments est une phase obligatoire de la planification de l"installation. Vous ne pouvez pas souder ces unités de façon permanente dans une canalisation rigide. La disposition de la tuyauterie doit utiliser des pièces de bobine à brides ou des réducteurs excentriques pour permettre un retrait sûr et ergonomique de la cellule de flamme. Le personnel de maintenance doit être capable de faire glisser l"élément lourd pour l"inspecter sans utiliser d"équipement de montage lourd ni couper de tuyaux. En fournissant un espace physique adéquat autour du site d"installation, les équipes de maintenance peuvent effectuer leurs tâches en toute sécurité lors des arrêts de routine de l"usine.

La documentation post-installation et la vérification de la conformité finalisent le processus. Les contrôles de mise en service doivent être rigoureux. Les inspecteurs doivent vérifier l’alignement des brides pour garantir qu’aucune contrainte n’est transférée au boîtier. Ils doivent confirmer l"intégration du capteur, en testant les boucles PT100 vers le panneau de commande principal. Documenter le rapport L/D final tel que construit est essentiel pour les audits de sécurité. Les gestionnaires d"installations doivent conserver tous les certificats du fabricant, les rapports d"essais de matériaux et les lectures de chute de pression de base. L"enregistrement de la chute de pression de base à travers l"élément propre fournit un point de référence. Les prochains contrôles de maintenance compareront les chutes de pression actuelles à cette référence pour déterminer exactement quand l"élément doit être nettoyé ou remplacé.

Le processus de nettoyage lui-même doit être effectué avec une extrême prudence. Les jets d"eau à haute pression ou les brosses métalliques agressives endommageront définitivement le délicat ruban frisé. Les équipes de maintenance doivent utiliser des bains de nettoyage à ultrasons avec des solvants approuvés pour dissoudre les résines, les polymères ou l"accumulation de particules. Après le nettoyage, l"élément doit être soigneusement séché à l"air comprimé. Avant la réinstallation, une dernière inspection visuelle à l"aide d"une source lumineuse doit confirmer que tous les canaux d"écoulement sont complètement dégagés et que l"élément n"a subi aucune déformation mécanique lors du processus de maintenance.

L’établissement d’un calendrier de maintenance strict est tout aussi important que l’installation initiale. Les conditions du processus dictent la fréquence des inspections. Une conduite de gaz naturel propre et sèche peut nécessiter seulement des inspections annuelles. Une ligne de récupération de vapeur manipulant des produits chimiques collants et polymérisants peut nécessiter des contrôles mensuels. Les exploitants des installations doivent utiliser les données de base sur la chute de pression pour établir une limite stricte. Une fois que la chute de pression dans l"unité augmente d"un pourcentage prédéterminé (souvent de 20 à 30 % au-dessus de la ligne de base), l"unité doit être mise hors ligne pour un nettoyage immédiat. Ignorer les avertissements de chute de pression entraîne une restriction du débit, des inefficacités des processus et des risques potentiels pour la sécurité.

Conclusion

Une installation correcte est une extension non négociable de la certification de sécurité. Un appareil mal installé n’offre aucune protection et crée une dangereuse illusion de sécurité. Chaque paramètre, du rapport L/D à l"atténuation des contraintes dans les canalisations, a un impact direct sur la capacité de l"unité à éteindre un front de flamme. Lors de l"évaluation des fabricants, la disponibilité de manuels d"installation clairs et spécifiques à l"application et d"une assistance technique directe devraient peser lourdement dans la décision finale d"achat. Le matériel à lui seul ne résout pas les problèmes de sécurité des processus ; une exécution correcte sur le terrain le fait.

• Vérifiez vos schémas de tuyauterie actuels par rapport aux limites L/D certifiées du fabricant pour identifier les installations non conformes.

• Installez des capteurs de température PT100 sur le côté non protégé de toutes les unités en ligne pour détecter une combustion stabilisée.

• Concevez des points d"accès pour la maintenance à l"aide de pièces de bobine à brides pour faciliter le nettoyage de routine des éléments.

• Enregistrez les lectures de chute de pression de base immédiatement après la mise en service pour établir un calendrier de maintenance clair.

• Consultez les ingénieurs en sécurité des procédés pour évaluer les changements de géométrie des canalisations avant d"installer de nouvelles unités dans des configurations complexes.

FAQ

Q : Quelle est la distance maximale entre un pare-flammes et la source d’inflammation ?

R : La distance maximale dépend entièrement du rapport L/D (longueur du tuyau sur diamètre du tuyau) testé par le fabricant pour le groupe de gaz ou de carburant spécifique. Vous devez calculer cela en multipliant le diamètre interne du tuyau par le rapport L/D certifié. Le dépassement de cette distance exacte permet aux flammes de s"accélérer au-delà de la capacité d"extinction de l"appareil.

Q : Un pare-flammes en ligne peut-il être installé verticalement ?

R : Oui, l’installation verticale est souvent préférée pour permettre un drainage naturel des liquides. Toutefois, cela dépend de la certification spécifique du fabricant. S"ils sont installés horizontalement, des réducteurs excentriques à fond plat peuvent être nécessaires pour empêcher l"accumulation de liquides et l"accumulation de particules contre la face de l"élément.

Q : Un pare-flammes a-t-il une direction d"écoulement spécifique ?

R : Cela dépend de la conception. Les modèles unidirectionnels ont une direction d"écoulement stricte, exigeant que le gaz passe de l"avant vers l"arrière pour gérer correctement les impacts cinétiques. Les modèles bidirectionnels peuvent gérer les allumages des deux côtés. Vérifiez toujours le boîtier pour les indicateurs de direction d"écoulement moulés ou estampés avant de le boulonner.

Q : Pourquoi la réduction de la taille des tuyaux avant l"installation d"un pare-flammes est-elle dangereuse ?

R : Réduire le diamètre du tuyau juste avant que l"unité n"agisse comme une buse. Cette restriction force les gaz en expansion d’une déflagration à accélérer rapidement. La vitesse et la pression accrues projettent la flamme dans l"élément à des vitesses qui dépassent les limites testées, entraînant une défaillance du dispositif.

Q : À quelle fréquence un pare-flammes nouvellement installé doit-il être inspecté ?

R : Une unité nouvellement installée doit être inspectée dans les 30 à 60 premiers jours de fonctionnement. Cela établit une référence pour l’accumulation de particules et la chute de pression en fonction de la propreté spécifique de votre processus. Les calendriers de maintenance ultérieurs doivent être ajustés en fonction de ces premiers résultats.

Q : Puis-je installer une vanne entre le pare-flammes et la source d"inflammation ?

R : Non. Les normes réglementaires interdisent strictement l"installation de vannes, de coudes brusques ou de toute obstruction dans la distance d"approche entre la source d"inflammation et un pare-déflagration. Ces composants créent des turbulences qui accélèrent la vitesse des flammes et peuvent déclencher une détonation.
