Le traitement, le stockage ou le transport de gaz inflammables présente de graves risques opérationnels et de sécurité dans les installations industrielles. Un seul événement d’allumage peut provoquer une panne catastrophique de l’équipement et la mort sans une isolation appropriée. Les ingénieurs savent qu'ils ont besoin d'une protection contre les explosions sur leurs réservoirs et leurs réseaux de tuyauterie. Cependant, une mauvaise spécification d'un pare-flammes crée un faux sentiment de sécurité. Confondre déflagration et détonation ou ignorer la chute de pression entraîne une responsabilité réglementaire et des goulots d'étranglement potentiels dans le système. La sélection du bon appareil nécessite une évaluation rigoureuse de la dynamique de combustion, de la disposition des canalisations et de l'accessibilité à la maintenance. Nous détaillerons les critères techniques pour spécifier le bon dispositif de sécurité pour des applications industrielles spécifiques. Vous devez comprendre les propriétés chimiques exactes de vos fluides de traitement et les contraintes physiques de votre tuyauterie pour éviter qu'un incendie localisé ne se transforme en un désastre à l'échelle de votre installation.
Mécanisme d"action : Les pare-flammes n"éteignent pas les incendies chimiquement ; ils absorbent et dissipent mécaniquement la chaleur d"un front de flamme à travers une matrice perméable (élément de trempe), abaissant la température en dessous du point d"auto-inflammation et interrompant la réaction en chaîne de combustion.
La dynamique de combustion dicte la sélection : Le choix entre un pare-flammes anti-déflagration et un pare-détonation dépend entièrement de la vitesse et de la pression de la flamme, qui sont dictées par la distance par rapport à la source d"inflammation potentielle.
Le placement compte : un pare-flammes anti-déflagration en ligne est conçu pour les systèmes de tuyauterie fermés, tandis que les pare-flammes en fin de ligne sont strictement destinés à la ventilation atmosphérique.
La maintenance est essentielle : l"encrassement compromet à la fois la sécurité et la capacité de débit. Des conceptions telles que le pare-flammes anti-déflagration de type tiroir réduisent considérablement les temps d"arrêt lors des inspections et du nettoyage obligatoires.
La trempe à la flamme repose sur la thermodynamique et la mécanique des fluides de base. Lorsqu"un mélange inflammable s"enflamme, le front de flamme qui en résulte s"étend rapidement vers le bas du tuyau ou hors du récipient. Pour stopper cette progression, la flamme doit passer par un élément d"extinction. Cet élément est généralement constitué de rubans métalliques étroitement enroulés et sertis ou d"un treillis métallique dense. Ces passages étroits créent une surface massive par rapport au volume de gaz qui les traverse.
Lorsque la flamme pénètre dans ces espaces étroits, le métal absorbe l’intense énergie thermique. Ce transfert de chaleur rapide refroidit les gaz réactifs. Une fois que la température du gaz descend en dessous de son point d’auto-inflammation spécifique, la réaction en chaîne de combustion s’interrompt. La flamme s"éteint instantanément. Les ingénieurs définissent la largeur maximale autorisée de ces espaces à l’aide d’une métrique appelée Maximum Experimental Safe Gap (MESG). Le MESG dicte exactement le degré de serrage du ruban serti pour arrêter une flamme chimique spécifique. Si l’espace est trop large d’une fraction de millimètre, la flamme passera à travers et poursuivra son chemin de destruction.
Les installations industrielles déploient ces dispositifs dans trois zones opérationnelles principales pour isoler les sources d"inflammation des sources de carburant.
Empêcher les flammes externes de pénétrer dans les réservoirs de stockage atmosphériques : les coups de foudre, les décharges statiques ou les incendies d'installations à proximité peuvent enflammer les vapeurs évacuées. Un parafoudre monté sur l'évent du réservoir empêche le feu externe de se propager dans le volume de stockage en vrac.
Isolement des événements d'inflammation interne : les unités de récupération de vapeur (VRU) et les réseaux de canalisations collecteurs transportent des mélanges hautement volatils. Si un allumage se produit dans une pompe ou un compresseur en raison d'un frottement mécanique ou d'une panne électrique, le parafoudre empêche la flamme de descendre dans le tuyau et de détruire les récipients connectés.
Protection des équipements de combustion : les torches, les oxydants thermiques et les chaudières industrielles brûlent intentionnellement des gaz résiduaires. Des pare-feu sont placés en amont de ces brûleurs pour garantir que le feu intentionnel ne recule jamais dans les conduites d'alimentation en carburant dans des conditions de faible débit.
Les normes de sécurité dans les zones dangereuses imposent une protection contre les explosions dans plusieurs secteurs. Les usines de traitement chimique et pétrochimique s"appuient sur ces dispositifs pour sécuriser les évents des réacteurs et les conduites de récupération des solvants. Les raffineries les installent sur les réservoirs de stockage de pétrole brut et les torches pour gérer les dégazages en toute sécurité. Les usines de fabrication pharmaceutique les utilisent pour protéger les systèmes de manipulation d"alcool de haute pureté et de composés organiques volatils (COV), où même une étincelle statique mineure peut déclencher une explosion.
Au-delà du pétrole et du gaz, les usines de pâtes et papiers génèrent des vapeurs de térébenthine combustibles nécessitant une isolation. Les opérations minières capturent et transportent du méthane explosif à partir de puits souterrains. Les installations de production d’électricité les utilisent sur les conduites de purge des générateurs refroidis à l’hydrogène. Les usines de traitement des eaux usées s"appuient largement sur ces dispositifs pour acheminer en toute sécurité les gaz de digestion anaérobie hautement combustibles (biogaz) vers les chaudières ou les torchères. Le biogaz contient des niveaux élevés de méthane et de sulfure d’hydrogène, ce qui le rend à la fois explosif et hautement corrosif.
Industrie | Gaz combustible typique | Demande principale | Profil de risque |
|---|---|---|---|
Raffinage pétrochimique | Éthylène, Propylène | Collecteurs torchères, réservoirs de stockage | Haute pression, volume élevé |
Traitement des eaux usées | Méthane (biogaz), H2S | Évents de digesteur, alimentations de chaudière | Corrosif, flux continu |
Médicaments | Éthanol, méthanol, COV | Unités de récupération de solvants | Haute pureté, risque statique |
Production d"électricité | Hydrogène | Lignes de purge du générateur | Vitesse de flamme extrême |
Les opérateurs doivent considérer cet équipement comme un investissement pour la sécurité des personnes plutôt que comme un raccord de tuyauterie standard. Le principal bénéfice reste la protection du personnel contre les accidents industriels mortels. Un dispositif correctement spécifié empêche un incendie localisé de dégénérer en une catastrophe à l’échelle de l’installation. On ne peut pas imposer un prix à la prévention des pertes de vies humaines.
De plus, ces appareils protègent les équipements connectés coûteux d’une destruction totale. Le remplacement d"un ventilateur, d"un compresseur VRU ou d"un oxydant thermique endommagé perturbe la production pendant des mois pendant que vous attendez des pièces de rechange. La prévention de ces explosions garantit une disponibilité continue des installations. Enfin, le strict respect de la réglementation évite de lourdes sanctions légales, des hausses de primes d"assurance et des fermetures d"installations imposées par les autorités de sécurité à la suite d"un audit ou d"un quasi-accident.
La déflagration décrit une propagation de flamme subsonique. Lorsqu'un mélange gazeux s'enflamme, le front de flamme se déplace plus lentement que la vitesse du son dans le gaz n'ayant pas réagi. L’onde de pression reste relativement faible et s’étend généralement à un rythme gérable. Les ingénieurs spécifient un pare-flammes anti-déflagration pour gérer ces fronts de flammes à plus faible pression et à déplacement plus lent. Ces dispositifs comportent des éléments de trempe suffisamment robustes pour absorber la chaleur d'une déflagration, mais n'ont pas la masse structurelle requise pour survivre à une onde de choc supersonique. Vous les utilisez lorsque la source d'inflammation est proche du parafoudre.
La détonation représente le pire des cas de combustion. Si une déflagration se propage suffisamment loin dans un tuyau, la flamme s"accélère. Les gaz chauds en expansion poussent les gaz non brûlés devant la flamme, les comprimant contre les parois des tuyaux et les coudes. Cette précompression réchauffe les gaz imbrûlés. Finalement, le front de flamme rattrape l’onde de pression, se transformant en détonation. Une détonation se propage à des vitesses supersoniques, accompagnée d"une onde de choc massive et destructrice. Les dispositifs de déflagration standards échoueront de manière catastrophique dans des conditions de détonation. L’onde de choc écrasera physiquement le ruban métallique serti, permettant à la flamme de passer à travers.
La distance entre la source potentielle d"inflammation et le parafoudre détermine le niveau de risque de combustion. Les ingénieurs calculent cela en utilisant le rapport longueur/diamètre (L/D). Vous divisez la longueur du tuyau droit (L) par le diamètre interne du tuyau (D). Un faible rapport L/D signifie que la flamme a peu de place pour accélérer, ce qui reste une déflagration. Un rapport L/D élevé signifie que la flamme se transformera probablement en détonation.
Par exemple, si vous avez un tuyau de 2 pouces de diamètre et que la source d"inflammation est à 100 pouces, votre rapport L/D est de 50. Les normes internationales fournissent des limites L/D strictes pour les dispositifs de déflagration en fonction du groupe de gaz spécifique. Si la configuration de votre tuyauterie dépasse le rapport L/D autorisé pour une déflagration, vous devez passer à un antidétonant. La disposition de la tuyauterie dicte ce rapport, ce qui en fait la base absolue de votre processus de spécification.
Les systèmes de tuyauterie fermés nécessitent des configurations en ligne spécifiques. Vous installez un pare-flammes anti-déflagration en ligne lorsque la distance d'approche de la source d'inflammation reste suffisamment courte pour garantir des vitesses de flamme subsoniques. Les ingénieurs raccordent ces unités directement à la tuyauterie du procédé. Une installation correcte nécessite un alignement minutieux pour éviter d'exercer une contrainte excessive sur le boîtier du parafoudre, ce qui pourrait déformer l'élément de trempe interne.
La direction du flux est extrêmement importante. Les conceptions bidirectionnelles empêchent un front de flamme de s"approcher de chaque côté de l"élément. Les conceptions unidirectionnelles protègent uniquement contre les flammes provenant d’une direction spécifique. Les lignes de traitement comportant des sources d"inflammation potentielles aux deux extrémités, comme un collecteur reliant deux réservoirs de stockage, nécessitent strictement une protection bidirectionnelle. Vérifiez toujours la flèche de débit gravée sur le boîtier avant de boulonner les brides ensemble.
Les unités de fin de ligne se montent directement sur les buses de ventilation atmosphérique. Ils ne se connectent jamais à la tuyauterie en aval. Leur seul objectif consiste à empêcher les sources d’inflammation environnementales de pénétrer dans l’espace vapeur d’un récipient. Les coups de foudre, l"électricité statique ou les incendies d"équipements adjacents constituent des menaces constantes pour les vapeurs évacuées. Ces unités comportent généralement un capot anti-intempéries pour empêcher la pluie et la neige d"obstruer l"élément de trempe.
Les installations intègrent fréquemment ces unités avec des soupapes de décharge pression/vide (P/V). Le parafoudre se trouve sous la vanne P/V. La vanne maintient la pression du réservoir et minimise la perte de vapeur, tandis que le parafoudre constitue une barrière physique contre l"inflammation externe lorsque la vanne se soulève pour évacuer l"air. Vous devez dimensionner le parafoudre pour gérer toute la capacité de ventilation de la vanne P/V sans créer de contre-pression excessive.

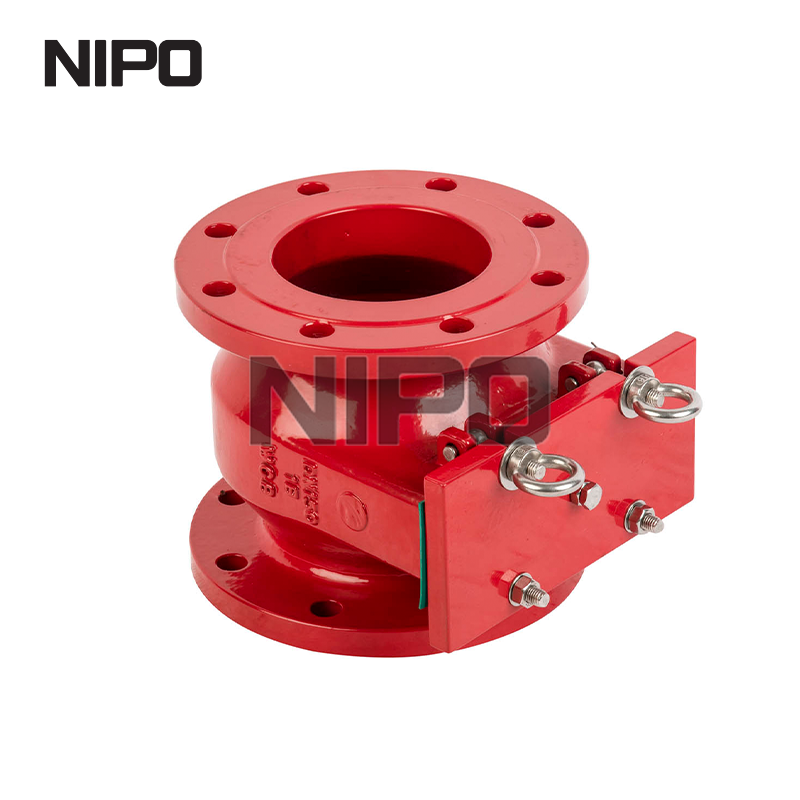

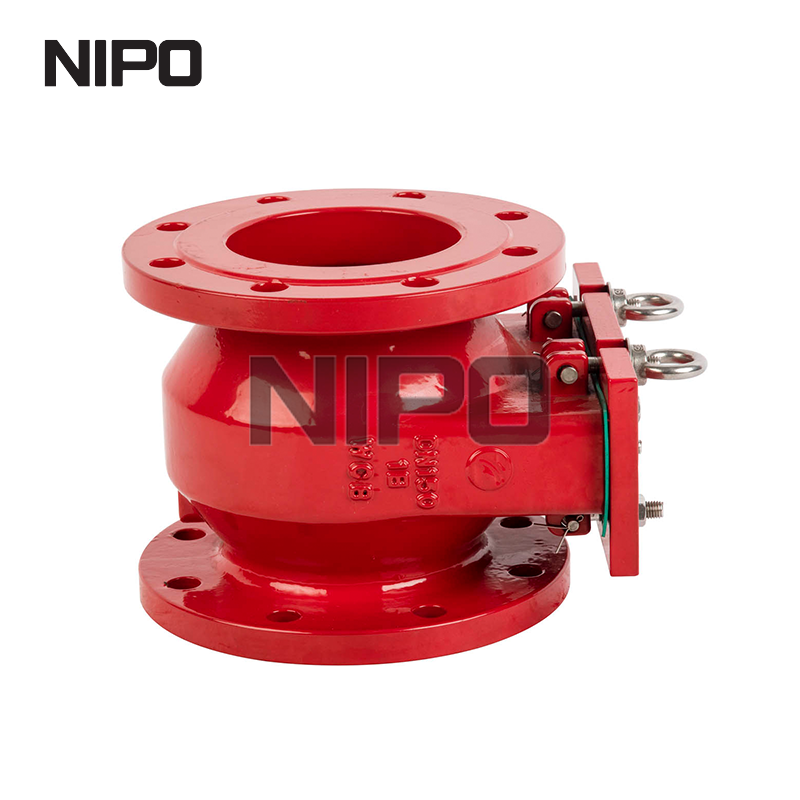

L’accessibilité à la maintenance est à l’origine des innovations en matière de conception mécanique. Un pare-flammes anti-déflagration de type tiroir est doté d'un boîtier spécialisé. L'élément de trempe, souvent appelé banque ou matrice, coulisse latéralement hors du boîtier, exactement comme un tiroir de bureau. Vous n'avez pas besoin de déboulonner les brides des tuyaux principaux ni d'utiliser un équipement de montage lourd pour écarter les tuyaux afin d'accéder aux composants internes.
Cette configuration offre un énorme avantage opérationnel sur le terrain. Il permet aux techniciens d"effectuer des inspections visuelles rapides et de retirer l"élément pour le nettoyer. Minimiser les temps d’arrêt des processus permet d’économiser de l’argent. Plus important encore, il protège le personnel de maintenance en réduisant le temps passé à casser les brides dans des environnements dangereux et potentiellement toxiques. Il vous suffit de desserrer les boulons du couvercle latéral, de faire glisser la matrice vers l"extérieur, de l"inspecter à contre-jour et de la remettre en place.
Différents produits chimiques brûlent à différentes températures et vitesses. Le mélange chimique spécifique dicte le MESG requis de l"élément de trempe. Les normes internationales classent les gaz en groupes spécifiques en fonction de leur volatilité et des exigences MESG. Vous devez savoir exactement ce qui circule dans vos canalisations.
Groupe Gaz (IEC/ATEX) | Gaz de référence typique | Plage MESG (mm) | Niveau de danger relatif |
|---|---|---|---|
IIA | Propane, méthane | > 0,90 | Faible à modéré |
IIB3 | Éthylène | 0,65 - 0,90 | Haut |
IIC | Hydrogène, Acétylène | < 0,50 | Extrême |
La spécification d"un parafoudre du groupe IIA pour un procédé à hydrogène du groupe IIC garantit une défaillance catastrophique. La flamme de l’hydrogène traversera les interstices plus larges conçus pour le méthane. Vous devez analyser la composition exacte du gaz de procédé avant de sélectionner l"appareil. Si vous avez un mélange de gaz, vous devez dimensionner le parafoudre en fonction du composant le plus volatil du flux.
Les parafoudres standards portent des certifications pour les conditions atmosphériques. Cependant, de nombreuses lignes de traitement fonctionnent à des pressions et des températures initiales élevées. Une pression initiale plus élevée crée un mélange gazeux plus dense, entraînant une explosion beaucoup plus violente. Des températures initiales élevées préchauffent les gaz non brûlés, facilitant ainsi la propagation de la flamme à travers l"élément de trempe. Si votre processus dépasse les conditions atmosphériques standard, vous devez spécifier un appareil explicitement testé et certifié pour ces paramètres élevés précis. Ne présumez pas qu’une unité standard résistera à une explosion de 50 PSI.
Les ingénieurs sont constamment confrontés à un compromis entre sécurité et efficacité des processus. Des espaces de trempe plus serrés offrent une protection supérieure contre les explosions mais créent une résistance significative à l"écoulement du fluide. Cette résistance se manifeste par une chute de pression dans l’appareil. Ignorer la chute de pression conduit à des pompes sous-alimentées, à des réservoirs de stockage surpressurisés et à une efficacité réduite de récupération des vapeurs. Vous devez consulter les courbes de débit du fabricant lors de la phase de conception.
Pour atténuer ce problème, les fabricants conçoivent le boîtier du parafoudre de manière à ce qu"il soit nettement plus grand que la taille nominale du tuyau. Par exemple, un tuyau de 4 pouces peut être connecté à un parafoudre doté d"un élément de trempe de 12 pouces de diamètre. Cette surface élargie permet au volume de gaz requis de passer à travers les rubans sertis serrés sans provoquer de goulot d"étranglement de pression inacceptable. Vous utiliserez souvent des réducteurs excentriques ou concentriques pour accoupler le grand boîtier à votre tuyauterie standard.
Parfois, une flamme ne se contente pas de jaillir d’un tuyau ; il se stabilise et brûle en continu à la surface de l"élément de trempe. C’est ce qu’on appelle la combustion d’endurance. Si rien n’est fait, la chaleur continue finira par faire fondre la matrice métallique, permettant ainsi à la flamme de passer à travers. Les installations atténuent ce risque en intégrant des capteurs de température PT100 directement dans le boîtier du parafoudre. Si le capteur détecte une flamme stabilisée, il déclenche immédiatement un système de contrôle pour arrêter le flux de processus, inerter la conduite avec de l"azote ou fermer les vannes d"isolement avant que l"élément ne tombe en panne.
Les dispositifs de protection contre les explosions nécessitent des tests rigoureux effectués par des tiers. Vous ne pouvez pas vous fier uniquement à des calculs théoriques. Les cadres réglementaires mondiaux dictent des protocoles de test stricts pour garantir une véritable sécurité. La norme ISO 16852 constitue la principale norme internationale pour tester et classer ces appareils. En Europe, la directive ATEX 2014/34/UE impose une certification spécifique pour les équipements utilisés en atmosphères explosives. Vous devez rechercher le cachet ATEX Ex sur la plaque signalétique.
En Amérique du Nord, l"API 2000 régit les exigences en matière de ventilation pour les réservoirs de stockage atmosphérique, faisant directement référence à l"intégration des parafoudres. La NFPA 69 décrit les normes relatives aux systèmes de prévention des explosions. Les ingénieurs doivent s"assurer que l"appareil sélectionné porte les cachets de certification appropriés pour la juridiction et l"application spécifiques. L’installation d’équipements non certifiés expose l’installation à une responsabilité massive en cas d’incident.
La corrosivité des milieux de traitement dicte le choix des matériaux. Le boîtier et l"élément de trempe interne doivent résister à l"environnement chimique sans se dégrader. La rouille ou la corrosion modifient la géométrie précise des espaces de trempe, annulant instantanément la cote de sécurité de l"appareil. Un élément de trempe piqué ne peut pas arrêter une flamme.
Les boîtiers en acier au carbone fonctionnent bien pour les gaz bénins et secs. Cependant, la plupart des applications chimiques et pétrochimiques nécessitent de l"acier inoxydable 316L pour le boîtier et l"élément afin d"éviter la corrosion. Pour les fluides très agressifs, tels que le sulfure d"hydrogène humide dans le biogaz ou les vapeurs d"acide chlorhydrique, les ingénieurs spécifient des alliages exotiques comme l"Hastelloy ou l"acier inoxydable Duplex. Les conditions environnementales, telles que les brouillards salins en mer, influencent également le choix des revêtements externes et des matériaux. Adaptez toujours la métallurgie à vos spécifications de tuyauterie.
Les gaz de procédé s’écoulent rarement parfaitement proprement. Les particules, le tartre des tuyaux, la condensation de l"humidité et la polymérisation chimique présentent de graves défis opérationnels. Ces contaminants s"accumulent inévitablement à l"intérieur des passages microscopiques de l"élément de trempe. Cette accumulation est connue sous le nom d’encrassement. Les conduites de récupération de vapeur traitant des hydrocarbures lourds sont particulièrement sensibles à l’accumulation de goudron collant. Les conduites de biogaz souffrent souvent du gel de l"humidité dans les interstices pendant les mois d"hiver.
Un parafoudre bouché crée deux risques distincts. Premièrement, cela étouffe le flux du processus. À mesure que les lacunes se bouchent, la chute de pression augmente, ce qui risque de surpressuriser les cuves en amont ou de déclencher les verrouillages de sécurité du compresseur. Deuxièmement, et c"est plus dangereux, un encrassement important altère la géométrie interne de la matrice. Si une flamme se produit, les espaces modifiés peuvent ne pas réussir à absorber suffisamment de chaleur, permettant ainsi à la flamme de se propager à travers le blocage. Un dispositif négligé annule complètement son rôle de barrière de sécurité.
La maintenance proactive évite les pannes catastrophiques. Les installations doivent mettre en œuvre une surveillance de la pression différentielle à travers le parafoudre. L"installation de transmetteurs de pression en amont et en aval permet au système de contrôle de suivre la chute de pression en temps réel. Une augmentation soudaine ou progressive alerte les opérateurs de l"encrassement avant qu"il ne devienne critique. Vous pouvez définir des alarmes dans votre DCS pour déclencher automatiquement des ordres de travail de maintenance.
De plus, les usines doivent établir des protocoles d’inspection stricts et temporels. S"appuyer sur des stratégies de fonctionnement jusqu"à la panne est inacceptable pour les équipements de sécurité des personnes. L’utilisation de configurations de type tiroir simplifie cette conformité. Les techniciens peuvent extraire l"élément, le nettoyer dans un bain à ultrasons ou avec des solvants agréés, le souffler à l"air comprimé et le réinstaller rapidement. Cela garantit que l"appareil reste clair et entièrement fonctionnel sans nécessiter une grue ou une main d"œuvre importante en matière de tuyauterie.
Calculez votre rapport exact longueur/diamètre (L/D) pour déterminer si vous avez besoin d"une protection contre la déflagration ou la détonation en fonction de la disposition de votre tuyauterie.
Identifiez le groupe de gaz spécifique et les exigences MESG de votre milieu de traitement pour sélectionner la matrice d"éléments de trempe appropriée.
Installez des transmetteurs de pression différentielle sur le boîtier du parafoudre pour surveiller l"encrassement et déclencher des alarmes de maintenance avant que le débit ne soit restreint.
Mettez en œuvre un programme d’inspection obligatoire et temporel utilisant des bains de nettoyage à ultrasons pour maintenir l’intégrité des espaces de trempe.
R : Les pare-flammes sont généralement de petits dispositifs spécialisés utilisés sur les conduites de gaz de soudage et de coupage pour protéger les bouteilles individuelles. Les pare-flammes sont de grands dispositifs à l"échelle industrielle conçus pour protéger les réseaux de canalisations de processus, les unités de récupération de vapeur et les réservoirs de stockage en vrac contre les déflagrations ou les détonations massives.
R : Non. L’utilisation d’un dispositif de déflagration lors d’un événement de détonation entraîne une défaillance catastrophique. Les détonations produisent des ondes de choc supersoniques et des pressions extrêmes qui détruiront physiquement l’élément d’extinction interne d’une unité de déflagration standard, permettant ainsi à la flamme de passer à travers.
R : Il s"agit d"un dispositif de sécurité en ligne doté d"un boîtier spécialisé avec un ensemble d"éléments amovibles. Le personnel de maintenance peut faire glisser latéralement la matrice de trempe interne pour une inspection et un nettoyage rapides sans casser les raccords des tuyaux principaux ni démonter l"ensemble de la bobine.
R : La fréquence d"inspection dépend entièrement de la propension à l"encrassement du milieu de traitement. Les recommandations de base nécessitent une inspection visuelle au moins une fois par an. Cependant, les processus sales ou polymérisants peuvent nécessiter des contrôles mensuels. Inspectez toujours l’unité immédiatement si la surveillance de la pression différentielle indique une restriction anormale.
R : L’espace de trempe est la distance microscopique conçue avec précision entre les plaques métalliques, les rubans ou les fils à l’intérieur de l’élément. Il est spécialement dimensionné pour absorber la chaleur, interrompre la réaction en chaîne de combustion et éteindre le front de flamme d’un groupe de gaz chimique spécifique.
R : La nature restrictive de l’élément de trempe étanche entrave naturellement l’écoulement du fluide. Ignorer les calculs de chute de pression lors des spécifications peut conduire à des pompes de procédé sous-alimentées, à des réservoirs de stockage dangereusement surpressurisés ou à une efficacité considérablement réduite des systèmes de récupération de vapeur.
