| Quantité: | |
|---|---|
Conçu spécifiquement pour les achats industriels à grande échelle et les applications lourdes.
Fabriqué avec un corps moulé robuste et sans défaut pour une rétention maximale de la pression.
Conçu pour s'intégrer de manière transparente dans des systèmes complexes, en protégeant les équipements critiques en aval.
Lors de la protection de réseaux de canalisations complexes et de grande capacité, l'intégrité physique et le silence opérationnel de vos composants de contrôle des fluides sont primordiaux. La série longue de clapet anti-retour à disque unique de type plaquette (corps de coulée) est méticuleusement conçue pour offrir une finition métallique lisse et froide au toucher qui en dit long sur sa coulée dense et coulée avec précision. Lors de l'installation et de l'activation du système, l'absence immédiate du cliquetis métallique généralement associé aux coups de bélier fournit une confirmation acoustique de sa conception hydrodynamique supérieure. Le corps moulé robuste, disponible en acier forgé, en acier moulé et en fonte ductile, semble d'une solidité rassurante, conçu pour absorber les vibrations intenses des pipelines et résister à la déformation structurelle sous des coups de bélier massifs.
En intégrant cette vanne très réactive dans votre infrastructure, vous réduisez considérablement le risque de reflux catastrophique, protégeant ainsi les pompes, compteurs et compresseurs sensibles en aval des chocs mécaniques. Le disque usiné avec précision s'ouvre avec une résistance minimale aux fluides, garantissant que votre système maintient des débits optimaux sans solliciter votre équipement de pompage. Cela se traduit directement par une consommation d’énergie réduite et des frais opérationnels réduits pour votre installation. De plus, l'extérieur est enveloppé d'un revêtement époxy impeccable et visuellement uniforme qui non seulement lui confère une esthétique industrielle immaculée, mais agit comme un bouclier impénétrable contre l'humidité ambiante, l'air salin et les conditions atmosphériques corrosives.

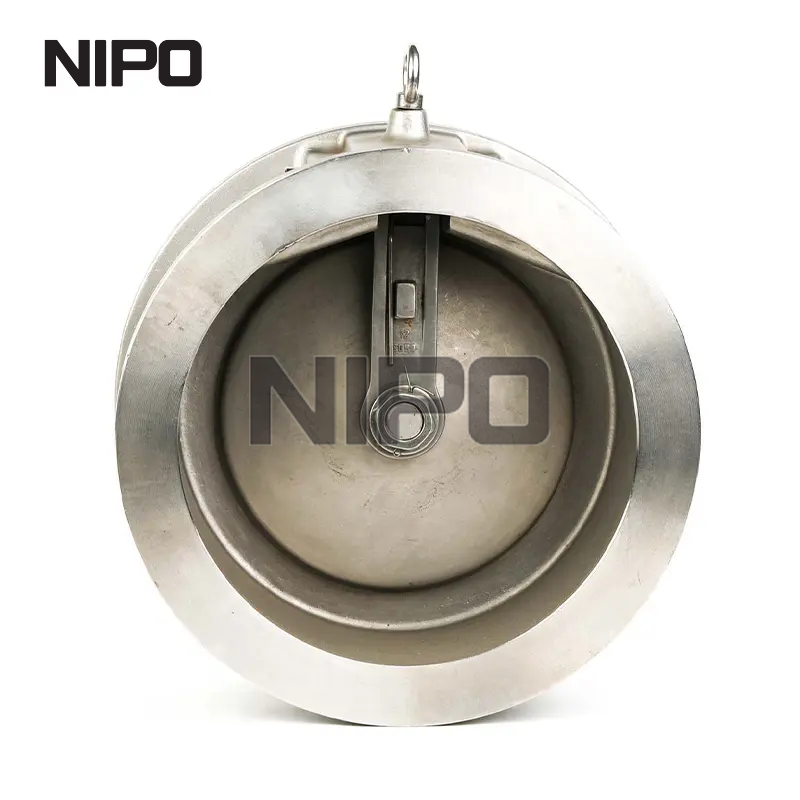

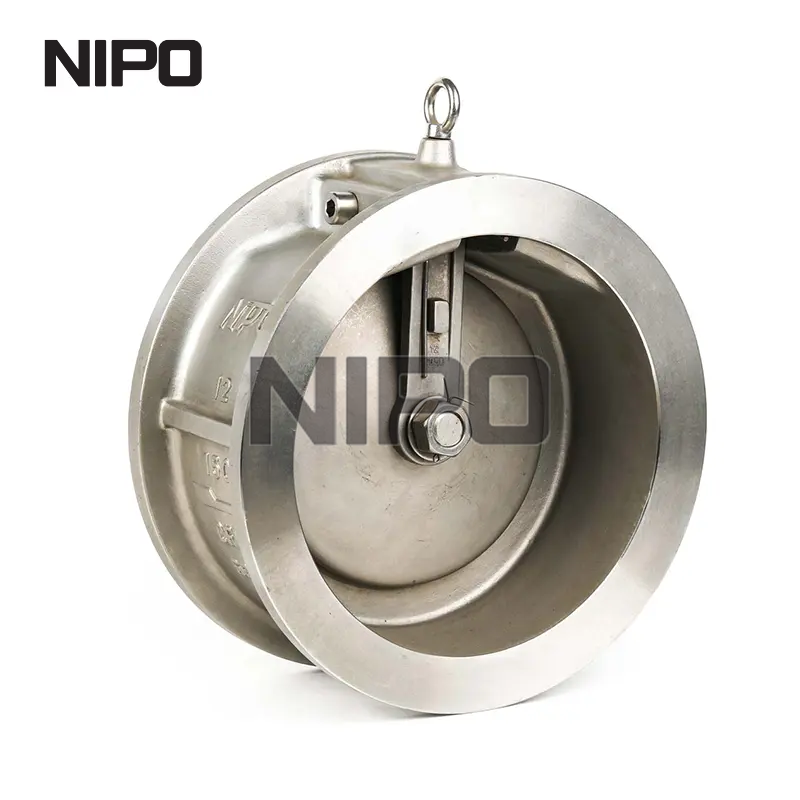

| Nom du produit | Clapet anti-retour à disque unique de type plaquette, série longue (corps de coulée) |
| Structure du corps | Corps en acier forgé, Corps en acier moulé, Corps en fonte ductile |
| Norme de conception | API594 |
| Norme de test | API 598 / API 6D |
| Norme de pression et de température | ASME B16.34 |
| Gamme de tailles | DN40 - DN900 / 1,5'' - 36'' |
| Pression nominale | Classe 150 - Classe 900 / PN10 - PN25 |
| Aménagé Disponible | Sans retenue ou avec goupille |
| Scellage | Siège souple/résilient, siège métal sur métal |
| Type de connexion | Plaquette, cosse, double bride (ASME B16.5, EN 1092) |
| Matériels | WCB, CF8, CF3, GR4A, Hastelloy C, etc. |
| Protection contre la corrosion | Revêtement époxy intérieur et extérieur |
| Température Applicable | -196°C à 540°C (Différentes matières premières pour différentes températures de travail) |
| Support applicable | Eau, pétrole, gaz et autres milieux caustiques |
La mise à niveau de votre architecture de tuyauterie nécessite des composants qui apportent des améliorations mesurables en matière de sécurité, de longévité et d'efficacité. Ce clapet anti-retour à disque unique de longue série est conçu pour fournir une mise à niveau immédiate de votre fiabilité opérationnelle, en éliminant les cycles de maintenance fréquents associés à des alternatives de qualité inférieure. La douceur tactile de l'alésage interne garantit que le fluide glisse à travers avec un minimum de friction, maximisant ainsi le débit de votre système tout en minimisant l'usure.
Amortissement acoustique : Le mécanisme à disque méticuleusement équilibré atténue considérablement les sons aigus et perturbateurs de l'inversion des fluides, favorisant ainsi un environnement de travail plus sûr et plus silencieux pour le personnel de l'usine.
Fonctionnement sans friction : des mécanismes de charnière conçus avec précision permettent au disque lourd de se balancer avec une résistance proche de zéro, garantissant des temps de réponse rapides aux infimes fluctuations de pression.
Intégrité visuelle : Le revêtement époxy uniforme et très brillant fournit un indicateur visuel clair de sa résistance sans compromis à la dégradation externe, conservant une esthétique propre même dans des environnements difficiles.
Rigidité structurelle : La structure moléculaire dense du corps moulé offre une résistance exceptionnelle aux contraintes de torsion lors des déplacements intensifs des pipelines et de la dilatation thermique.
Les installations industrielles modernes sont souvent confrontées à de sévères contraintes spatiales, faisant des composants de pipelines volumineux un cauchemar logistique lors de l'installation et de la maintenance. Cette vanne utilise une architecture à tranches très compactes et à motif court qui réduit considérablement la dimension face à face par rapport aux clapets anti-retour à battant à passage complet traditionnels. En intégrant ce profil rationalisé, les ingénieurs de projet peuvent récupérer un espace spatial précieux au sein de l'agencement de l'usine, facilitant ainsi l'accès du personnel de maintenance et simplifiant les schémas de tuyauterie complexes.
Réduit considérablement l'empreinte physique requise pour l'installation, ce qui en fait le choix idéal pour les salles mécaniques étroites et les systèmes de traitement denses montés sur skid.
La nature légère de la conception compacte minimise la charge structurelle et les contraintes sur les supports de tuyaux, les supports et les brides adjacentes existants.
Réduit considérablement les dépenses d’approvisionnement initiales et réduit les heures de travail nécessaires au levage, à l’alignement et au positionnement de charges lourdes.
Élimine le besoin d’équipement d’installation surdimensionné, rationalisant l’ensemble du processus d’assemblage et accélérant les délais d’achèvement du projet.
La dynamique des fluides sans restriction est l’élément vital de toute installation de traitement rentable. Ce clapet anti-retour à plaque unique présente une pression de fissuration exceptionnellement faible, permettant au fluide de s'écouler librement sans créer de goulots d'étranglement artificiels. Lorsqu'un événement d'inversion de débit est imminent, le disque très réactif réagit en quelques fractions de seconde, se fermant brusquement avant que le fluide ne puisse reprendre son élan vers l'arrière.
Atténue les forces mécaniques destructrices des coups de bélier, préservant l’intégrité structurelle des infrastructures de pompage coûteuses en aval et des équipements de mesure sensibles.
Maintient une trajectoire d'écoulement laminaire douce, ce qui minimise la chute de pression et réduit la charge électrique et l'usure des pompes du système.
Le mécanisme de fermeture silencieux élimine les ondes de choc violentes et percutantes qui vibrent généralement dans les réseaux de canalisations conventionnels, évitant ainsi la fatigue à long terme des joints de canalisations.
Les contours d'écoulement optimisés à l'intérieur du corps de la vanne empêchent l'accumulation de débris, de tartre et de matières en suspension, garantissant ainsi des performances constantes pendant des années de fonctionnement continu.
Les émissions fugitives et le contournement interne des fluides représentent des risques importants tant pour la conformité environnementale que pour la rentabilité opérationnelle. Pour lutter contre cela, notre vanne propose une double approche du confinement. La disponibilité de sièges souples résilients et de sièges métal sur métal rodés avec précision garantit une étanchéité aux bulles adaptée à votre support spécifique. La configuration optionnelle sans dispositif de retenue est une véritable réussite en matière de confinement, supprimant entièrement les pénétrations à travers le corps.
La conception sans dispositif de retenue élimine complètement les chemins de fuite externes potentiels, satisfaisant ainsi les exigences environnementales les plus strictes en matière d'émissions et garantissant une sécurité atmosphérique totale.
Les options de sièges souples (telles que l'EPDM, le Viton et le PTFE) offrent une surface souple et indulgente qui absorbe les particules microscopiques tout en maintenant une barrière impénétrable contre les fluides.
Les sièges métal sur métal offrent des performances inflexibles dans les applications hautement abrasives, à haute vitesse ou à températures extrêmes où les élastomères standards se dégraderaient ou échoueraient rapidement.
Garantit un extérieur impeccable et sec, éliminant les odeurs piquantes, les flaques d’eau dangereuses et les risques de glissade associés aux infiltrations de produits chimiques dans l’environnement de l’usine.
Améliore la sécurité globale du site en empêchant la fuite invisible de fluides gazeux volatils, inflammables ou hautement toxiques dans des espaces de travail confinés.
La longévité opérationnelle d’une vanne industrielle est intrinsèquement liée à sa composition métallurgique et à la protection de sa surface. Nous proposons une vaste bibliothèque de matières premières de qualité supérieure, allant de l'acier au carbone standard (WCB) aux aciers inoxydables austénitiques avancés (CF8, CF3) et aux superalliages exotiques comme l'Hastelloy C. Cette diversité métallurgique garantit que, que votre système traite des liquides cryogéniques à -196°C ou de la vapeur surchauffée à 540°C, le noyau de la vanne reste structurellement invincible.
Un revêtement époxy interne et externe complet agit comme une formidable barrière contre les atmosphères salines, empêchant l’accumulation rugueuse et feuilletée d’oxyde de fer et l’affaiblissement structurel qui en résulte.
Les options en acier inoxydable Hastelloy et duplex repoussent sans effort les attaques mordantes et âcres des acides sulfurique, chlorhydrique et autres acides chimiques hautement caustiques.
Conserve sa limite d'élasticité structurelle et résiste à la fragilisation thermique sur un large spectre de températures, garantissant ainsi la fiabilité dans les environnements de traitement les plus extrêmes.
La finition époxy lisse semblable à du verre empêche l'encrassement biologique et le tartre minéral, garantissant que l'alésage interne reste lisse et entièrement dégagé pendant toute la durée de vie de la vanne.
La polyvalence du déploiement réduit considérablement la nécessité de maintenir un stock massif et varié de pièces de rechange. Ce clapet anti-retour de longue série est conçu pour s'interfacer de manière transparente avec une multitude de normes internationales de brides, notamment ASME, EN et DIN. Que votre architecture de pipeline spécifique impose une connexion sur plaquette, à cosse ou à double bride, cette unité s'adapte sans effort à votre infrastructure existante.
Conçu pour une orientation multidirectionnelle, il fonctionne parfaitement aussi bien dans les conduites horizontales que dans les colonnes montantes verticales à écoulement ascendant sans compromettre l'efficacité de l'étanchéité.
Les configurations à crampons permettent le retrait des canalisations en aval sans dépressuriser le réseau en amont, facilitant ainsi les procédures de maintenance localisées, sûres et efficaces.
Universellement compatible avec divers secteurs industriels, faisant ses preuves depuis les usines de traitement chimique agressives et les plates-formes pétrolières offshore jusqu'aux boucles d'eau réfrigérée CVC de haute pureté.
Simplifie le processus d'approvisionnement en offrant une plate-forme unique hautement adaptable qui répond aux exigences dimensionnelles et de pression des installations mondiales.
La confiance dans les équipements industriels critiques repose sur une validation rigoureuse et sans compromis. Chaque clapet anti-retour à battant qui quitte l'usine de fabrication est soumis à une batterie de tests rigoureux pour garantir sa disponibilité sur le terrain. En adhérant strictement aux protocoles de conception API 594 et aux valeurs pression-température ASME B16.34, nous garantissons que le produit offre des performances constantes et prévisibles sous les contraintes industrielles les plus extrêmes.
Des tests hydrostatiques et pneumatiques complets en stricte conformité avec API 598 et API 6D garantissent des performances zéro défaut avant le déploiement dans votre installation.
La vérification dimensionnelle avancée garantit que chaque face de bride, surface d'appui et trou de boulon s'aligne avec une précision microscopique, empêchant ainsi le grippage de l'installation ou la compression inégale du joint.
Des protocoles stricts de traçabilité des matériaux assurent une transparence totale, garantissant que la composition chimique de la pièce moulée répond aux normes métallurgiques exactes et documentées.
Offre une durée de vie opérationnelle prolongée, réduisant considérablement la fréquence, la complexité et les coûts exorbitants des arrêts obligatoires des installations et de la maintenance d'urgence.
La sélection du bon partenaire de fabrication est tout aussi essentielle que la sélection du bon matériel. En tant que fournisseur dédié de technologies de vannes haut de gamme, nous comprenons que vos décisions d'approvisionnement en volume ont un impact direct sur la disponibilité opérationnelle, le bilan de sécurité et les résultats financiers de votre installation. Nous comblons le fossé entre la fabrication industrielle robuste et un service raffiné et centré sur le client, garantissant que vos exigences d'approvisionnement sont satisfaites avec précision, rapidité et fiabilité inébranlable.
Cohérence inébranlable : nos processus de moulage et d'usinage hautement automatisés garantissent que, que vous commandiez dix unités ou mille, chaque vanne présente exactement la même finition impeccable et la même précision dimensionnelle.
Consultation technique : Nous fournissons une assistance technique approfondie, analysant soigneusement votre dynamique des fluides spécifique, vos chutes de pression et vos défis corrosifs afin de recommander le matériau et la configuration de siège parfaits pour votre projet.
Chaîne d'approvisionnement rationalisée : conçues pour prendre en charge des projets industriels à grande échelle, notre solide gestion des stocks et nos réseaux logistiques mondiaux garantissent que vos composants critiques arrivent précisément lorsque le calendrier d'installation l'exige.
Fiabilité à long terme : nous ne fournissons pas simplement des composants métalliques ; nous fournissons une tranquillité d’esprit opérationnelle. Notre assurance qualité rigoureuse garantit que nos vannes protégeront efficacement et silencieusement vos canalisations pendant des décennies.
Naviguer dans les nuances techniques des systèmes de contrôle des fluides peut être complexe. Ci-dessous, nous répondons à certaines des demandes d'ingénierie les plus critiques concernant nos clapets anti-retour à battant pour corps de coulée afin d'aider vos équipes d'approvisionnement et d'ingénierie à prendre des décisions très éclairées.
La configuration sans dispositif de retenue élimine complètement la pénétration de l'axe de charnière à travers le corps externe de la vanne. Cette conception avancée supprime tout chemin de fuite externe potentiel, ce qui en fait une exigence absolue pour les applications manipulant des fluides toxiques, volatils ou hautement corrosifs où les émissions fugitives doivent être strictement évitées pour des raisons de sécurité et de conformité environnementale.
Oui, ce clapet anti-retour à disque unique de type plaquette est hautement adaptable et peut être installé dans des canalisations verticales, à condition que l'écoulement du fluide soit orienté vers le haut. Le mécanisme du disque interne est conçu pour utiliser la vitesse du fluide pour rester ouvert, tandis que la gravité, combinée à la contre-pression, garantit une étanchéité hermétique et instantanée dès l'arrêt du débit.
Le revêtement époxy interne et externe complet fournit une barrière lisse et non poreuse qui résiste de manière agressive à l'oxydation, aux attaques chimiques et à la pénétration de l'humidité. Tactilement, il fournit une surface lisse qui minimise la friction et empêche l'adhésion du tartre ou de la croissance biologique, maintenant ainsi un chemin d'écoulement clair et prolongeant considérablement la durée de vie opérationnelle de la vanne.
Un siège souple (utilisant des élastomères comme le PTFE, le Viton ou l'EPDM) est idéal pour obtenir un joint étanche aux bulles et sans fuite dans les applications avec des fluides relativement propres et des températures modérées. L'assise métal sur métal est obligatoire pour les environnements extrêmes, tels que ceux impliquant des boues très abrasives ou des températures allant jusqu'à 540 °C, où les matériaux mous se dégraderaient, fondraient ou se déchireraient rapidement sous l'effet des contraintes.
Le modèle en série longue offre une dimension face à face spécifique qui correspond parfaitement aux clapets anti-retour à battant traditionnels plus anciens. Cette fonctionnalité essentielle permet aux équipes de maintenance de déposer en toute transparence cette vanne à plaquette légère et modernisée dans les interstices des canalisations existantes lors des rénovations du système, éliminant ainsi complètement le besoin de couper, de souder ou de reconfigurer de manière coûteuse la canalisation environnante.
'
