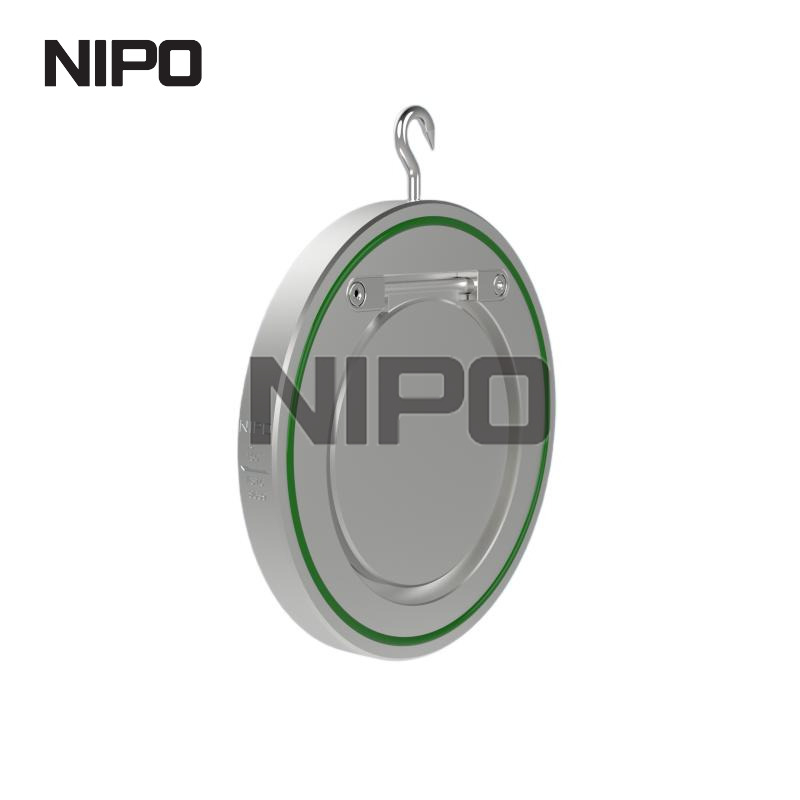

Clapet anti-retour à disque unique de type sandwich avec trois joints toriques (corps forgé)

Présentation du produit
Ce clapet anti-retour à battant monodisque présente une conception de type sandwich avec un corps forgé pour une durabilité et une résistance accrues. Il est équipé de trois joints toriques pour une étanchéité sûre et étanche. La vanne convient à diverses applications où une prévention du reflux est requise, comme dans les systèmes d'approvisionnement en eau, les usines de traitement des eaux usées et les processus industriels. La conception du disque pivotant permet un fonctionnement fluide et fiable, tandis que les joints toriques assurent une fermeture étanche pour éviter toute fuite. Ce clapet anti-retour est facile à installer et à entretenir, ce qui en fait une solution pratique et économique pour les besoins de votre système de tuyauterie.

• La construction du corps forgé garantit une intégrité structurelle supérieure et une endurance à haute pression.

• Le mécanisme d"étanchéité à triple joint torique assure une fermeture sans fuite et empêche le fluide de s"échapper.

• Le profil sandwich ultra-compact minimise l"encombrement de l"installation pour les projets d"approvisionnement en volume.

Description du produit

Lors de la protection d’infrastructures de pipelines critiques, la fiabilité de vos mécanismes de prévention des refoulements est absolument non négociable. Ce clapet anti-retour à disque unique de type sandwich représente le summum de l"ingénierie de contrôle des fluides, méticuleusement conçu pour protéger vos pompes et compresseurs coûteux des impacts dévastateurs du flux inverse. Dès que vous manipulez la valve, la densité pure et la finition métallique lisse et usinée avec précision du corps forgé confèrent une sensation indubitable de durabilité de qualité industrielle. Contrairement aux alternatives poreuses en fonte, la construction solide en acier forgé résonne avec un tintement sourd et lourd lorsqu"elle est frappée, ce qui signifie une structure interne sans vide capable de résister à des contraintes mécaniques intenses, de fortes vibrations et de fortes poussées de pression sans microfracture.

Au cœur de ce composant se trouve un disque oscillant précisément équilibré qui fonctionne avec un mouvement silencieux et fluide. Lorsque le flux vers l"avant s"amorce, le disque s"ouvre en douceur, minimisant la chute de pression et permettant au fluide de passer avec une résistance négligeable. Dès l’instant où le flux cesse ou tente de s’inverser, le disque se met en place avec une fermeture ferme et définitive. Cette action est amortie et scellée par une configuration exclusive à trois joints toriques, éliminant le bruit métallique violent typique des vannes à siège métallique standard tout en assurant une barrière impénétrable contre la fuite de fluide. Que votre installation traite des gaz volatils, de la vapeur à haute température ou des fluides neutres abrasifs, cette vanne s"intègre parfaitement à votre système, offrant aux opérateurs la tranquillité d"esprit que procure un confinement absolu et un fonctionnement constant et sans entretien sur un cycle de vie prolongé.

Spécifications du produit

Pour garantir une intégration précise dans vos systèmes de gestion des fluides existants, nous fournissons des spécifications techniques complètes pour notre clapet anti-retour à battant monodisque. Chaque paramètre a été rigoureusement vérifié grâce à des tests métallurgiques avancés et des simulations de dynamique des fluides. Des applications cryogéniques extrêmes aux processus de vapeur à haute température, les données ci-dessous décrivent les seuils opérationnels exacts, les capacités des matériaux et les normes de test auxquelles cette vanne répond. En consultant ces spécifications, les ingénieurs et les spécialistes des achats peuvent vérifier en toute confiance la compatibilité avec leurs classes de pression, types de fluides et exigences dimensionnelles spécifiques.

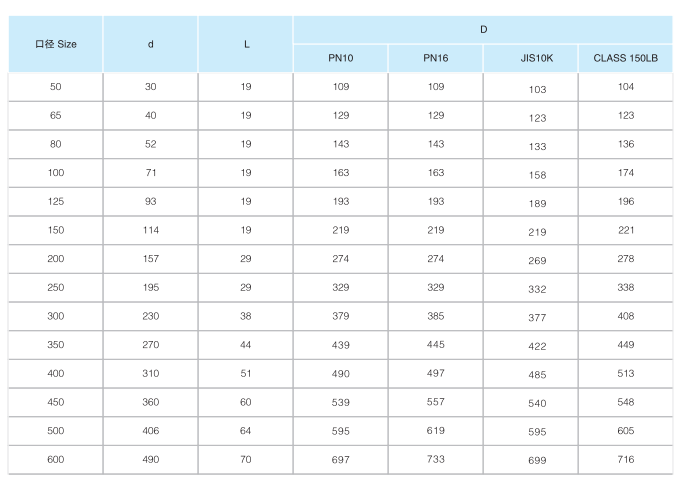

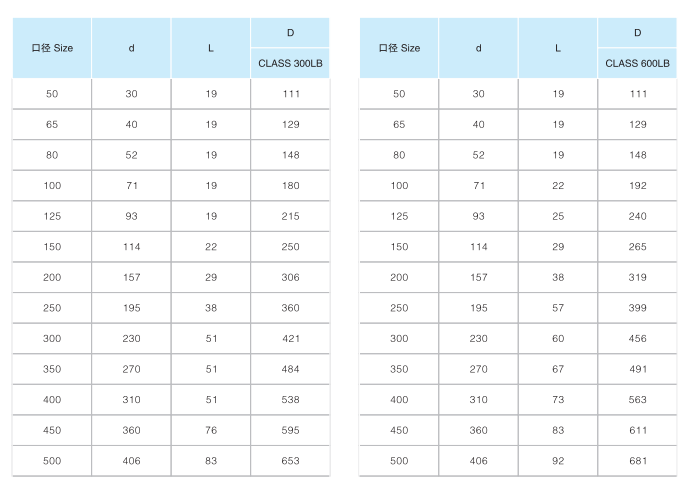

Veuillez vous référer aux tableaux dimensionnels ci-dessous pour connaître les mesures exactes face à face et le dimensionnement du diamètre extérieur pour différentes pressions nominales et normes internationales.

Principales caractéristiques et points forts

La mise à niveau de votre infrastructure de pipeline avec notre clapet anti-retour spécialisé se traduit directement par une disponibilité opérationnelle améliorée et une réduction des frais de maintenance. En nous concentrant sur les points de défaillance critiques courants dans les vannes standard, nous avons conçu une solution qui protège activement votre équipement en aval tout en rationalisant le processus d"installation pour vos équipes d"ingénierie.

• Assurance zéro fuite : l'intégration de trois joints toriques distincts crée un mécanisme d'étanchéité redondant, réduisant considérablement le risque d'émissions fugitives ou de perte de fluide, ce qui protège vos résultats et garantit une conformité environnementale stricte.

• Architecture optimisée en termes d'espace : le profil sandwich ultra-mince nécessite une fraction de l'espace face à face par rapport aux clapets anti-retour à brides traditionnels, ce qui permet des conceptions de patins très compactes et une mise à niveau plus facile dans des espaces restreints.

• Dynamique de réponse rapide : le disque unique léger et usiné avec précision réagit instantanément à l'inversion du débit, atténuant les ondes de choc destructrices des coups de bélier et préservant l'intégrité structurelle de l'ensemble de votre réseau de tuyauterie.

• Fonctionnement sans friction : Conçu avec un mécanisme de charnière spécialisé, le disque oscille avec un minimum de friction mécanique, garantissant une pression de fissuration plus faible et réduisant considérablement la perte d'énergie dans le système de pipeline.

• Maintenance simplifiée : le montage simple de type plaquette permet aux techniciens d'isoler, de déboulonner et de retirer rapidement la vanne de la conduite pour inspection, réduisant ainsi les temps d'arrêt de l'installation lors des arrêts programmés.

Avantages techniques et dimensions d"application

Pour bien comprendre la valeur que cette vanne apporte à vos opérations industrielles, il est essentiel d’examiner ses principales dimensions techniques. Chaque aspect de sa conception a été optimisé pour résoudre les défis spécifiques auxquels sont confrontées les installations modernes de traitement des fluides.

Matériau et processus de forgeage

L"utilisation d"un corps forgé à haute résistance élève cette vanne bien au-delà des alternatives classiques en fonte. Le processus de forgeage aligne la structure des grains du métal, ce qui se traduit par une densité exceptionnelle, une résistance mécanique supérieure et une longévité exceptionnelle. Disponible en acier au carbone et en acier inoxydable, cette construction robuste vous permet de sélectionner le profil métallurgique précis requis pour lutter contre les environnements corrosifs spécifiques et les demandes à haute pression, prolongeant ainsi le cycle de vie de vos actifs de pipeline.

Technologie d"étanchéité avancée

Le cœur de sa capacité de prévention des fuites réside dans la conception avancée à trois joints toriques. Cette configuration unique assure une fermeture sécurisée et étanche entre le disque et le siège, formant une barrière impénétrable contre le reflux. Avant de quitter l"installation, chaque unité est soumise à une validation rigoureuse, comprenant un test de coque 1,5 fois PN et un test d"étanchéité du siège 1,1 fois PN. Cette approche sans compromis du contrôle qualité garantit une fiabilité d’étanchéité absolue sous les contraintes opérationnelles les plus exigeantes.

Structure compacte et installation facile

Conçue avec un mécanisme pivotant à disque unique de type sandwich/gaufrette, cette vanne présente un encombrement incroyablement compact. Son volume réduit et sa légèreté le rendent remarquablement facile à manipuler et à installer, réduisant considérablement les heures de travail et les besoins en équipements de levage lourds. En économisant de l"espace précieux dans les pipelines, il constitue une solution de prévention des reflux très économique et pratique qui réduit à la fois les coûts d"installation initiale et de maintenance à long terme.

Adaptabilité aux conditions de travail extrêmes

Les processus industriels fonctionnent rarement dans des conditions douces, c"est pourquoi cette vanne est conçue pour une extrême adaptabilité. Il gère parfaitement les fortes variations de température, fonctionnant de manière fiable de -29°C à +425°C en acier au carbone, et d"une température impressionnante de -196°C à +455°C en acier inoxydable. Conçu pour une pression nominale de classe 150LB, il traite efficacement un large éventail de fluides, notamment l"eau, la vapeur à haute température, les huiles volatiles, les gaz et diverses substances neutres sans compromettre les performances.

Applications industrielles étendues

L"action d"ouverture et de fermeture douce et fiable du disque pivotant en fait un composant indispensable pour les systèmes nécessitant une prévention stricte du refoulement. Sa conception polyvalente permet une intégration transparente dans un vaste éventail de secteurs. Qu"il soit déployé dans des réseaux d"approvisionnement en eau municipaux, des usines de traitement des eaux usées agressives, des raffineries pétrochimiques complexes ou des systèmes de drainage industriels généraux, il offre un contrôle stable des fluides.

Normes internationales et contrôle qualité

La compatibilité mondiale est primordiale pour les achats à grande échelle et la normalisation des installations. Cette vanne est méticuleusement fabriquée pour se conformer aux principales normes internationales, notamment API, ANSI, DIN et JIS. Cette standardisation complète garantit des connexions à brides impeccables et une correspondance dimensionnelle avec votre infrastructure mondiale de pipelines existante, offrant ainsi aux acheteurs internationaux une solution de contrôle des fluides de qualité industrielle et durable en laquelle ils peuvent implicitement faire confiance.

Pourquoi nous choisir

L"approvisionnement en composants industriels critiques nécessite un partenaire qui comprend l"équilibre complexe entre qualité sans compromis, évolutivité des volumes et précision technique. En tant que fabricant dédié et fournisseur mondial, nous faisons bien plus que simplement produire des vannes ; nous concevons la fiabilité dans chaque carrosserie en acier forgé qui quitte nos lignes de production. Notre engagement envers l’excellence métallurgique et nos protocoles de tests stricts garantissent que vos opérations restent sûres, efficaces et ininterrompues.

• Avantage direct du fabricant : en contrôlant l'ensemble du processus de forgeage, d'usinage et d'assemblage, nous éliminons les majorations intermédiaires, vous offrant ainsi des prix très compétitifs pour les achats en gros volume sans sacrifier une once de qualité.

• Assurance qualité rigoureuse : chaque vanne est soumise à des tests hydrostatiques et pneumatiques exhaustifs, garantissant que l'intégrité de la coque et du siège dépasse les normes de l'industrie avant d'être emballée pour l'expédition.

• Assistance technique avancée : notre équipe d'experts en contrôle des fluides est disponible pour vous aider avec le dimensionnement technique, la sélection des matériaux et les demandes d'ingénierie personnalisées, garantissant que la vanne que vous recevez correspond parfaitement à vos paramètres opérationnels spécifiques.

• Chaîne d'approvisionnement robuste : grâce à une planification de production optimisée et à une gestion approfondie des stocks, nous garantissons des délais de livraison fiables, garantissant que les mises à niveau de vos installations critiques et les délais de maintenance restent strictement dans les délais.

Foire aux questions (FAQ)

Pour aider nos clients industriels et partenaires d"ingénierie à prendre des décisions d"approvisionnement éclairées, nous avons compilé les demandes techniques les plus courantes concernant nos clapets anti-retour sandwich forgés. Consultez les détails ci-dessous pour comprendre comment ce composant s"intègre dans vos systèmes de contrôle des fluides spécifiques.

• Qu'est-ce qui rend le corps forgé supérieur à un corps moulé pour ce clapet anti-retour ?
  Le forgeage soumet l'acier à une immense pression thermique et mécanique, alignant la structure du grain et éliminant les porosités ou les vides internes. Cela se traduit par une résistance à la traction et à la fatigue nettement plus élevées, permettant à la vanne de supporter de fortes pointes de pression et des températures extrêmes sans le risque de microfissuration souvent associé aux matériaux moulés.

• Comment la conception à trois joints toriques améliore-t-elle les performances d'étanchéité ?
  Les sièges métal sur métal traditionnels peuvent permettre des infiltrations mineures, en particulier sous des différentiels de basse pression. L'intégration de trois joints toriques en élastomère conçus avec précision crée une barrière redondante et compressible. Lorsque le disque se ferme, ces anneaux se déforment légèrement pour combler les imperfections microscopiques de la surface d'appui, garantissant ainsi une étanchéité aux bulles et sans fuite, même dans des environnements de pression fluctuants.

• Cette vanne peut-elle gérer des applications cryogéniques ?
  Oui, lorsque spécifié avec le corps forgé en acier inoxydable. La variante en acier inoxydable est conçue métallurgiquement pour conserver sa solidité structurelle et résister à la fragilisation à des températures extrêmement basses, fonctionnant en toute sécurité jusqu'à -196°C. Cela le rend parfaitement adapté au traitement du gaz naturel liquéfié (GNL) et d’autres fluides cryogéniques.

• Quel est l'avantage du type de connexion sandwich/wafer ?
  La conception en sandwich ou en plaquette présente une dimension face à face ultra-courte. Au lieu d'avoir ses propres brides volumineuses, la vanne est solidement serrée entre les brides des tuyaux existants à l'aide de longs goujons. Cela réduit considérablement le poids global et l'empreinte spatiale de l'installation, ce qui la rend idéale pour les galeries de canalisations étroites et réduit la charge structurelle sur les supports de canalisation.

• Comment puis-je vérifier si cette vanne répondra aux normes de mon pipeline existant ?
  Nos clapets anti-retour sandwich sont fabriqués pour être universellement compatibles. Le diamètre extérieur et les faces d'étanchéité sont usinés pour s'aligner parfaitement sur les principales normes mondiales de brides, notamment API, ANSI, DIN et JIS. Vous pouvez consulter nos tableaux dimensionnels complets pour confirmer les alignements exacts des cercles de boulons et le dimensionnement face à face pour votre programme de canalisations spécifique.

• La conception à disque unique entraîne-t-elle une chute de pression importante ?
  Non. Le disque unique est profilé hydrodynamiquement et suspendu sur une charnière à faible friction. Il nécessite une pression de fissuration minimale pour s'ouvrir complètement, permettant au média de s'écouler à travers un grand port non obstrué. Cette géométrie interne simplifiée minimise les turbulences et garantit une très faible chute de pression à travers la vanne pendant un écoulement normal vers l'avant.
