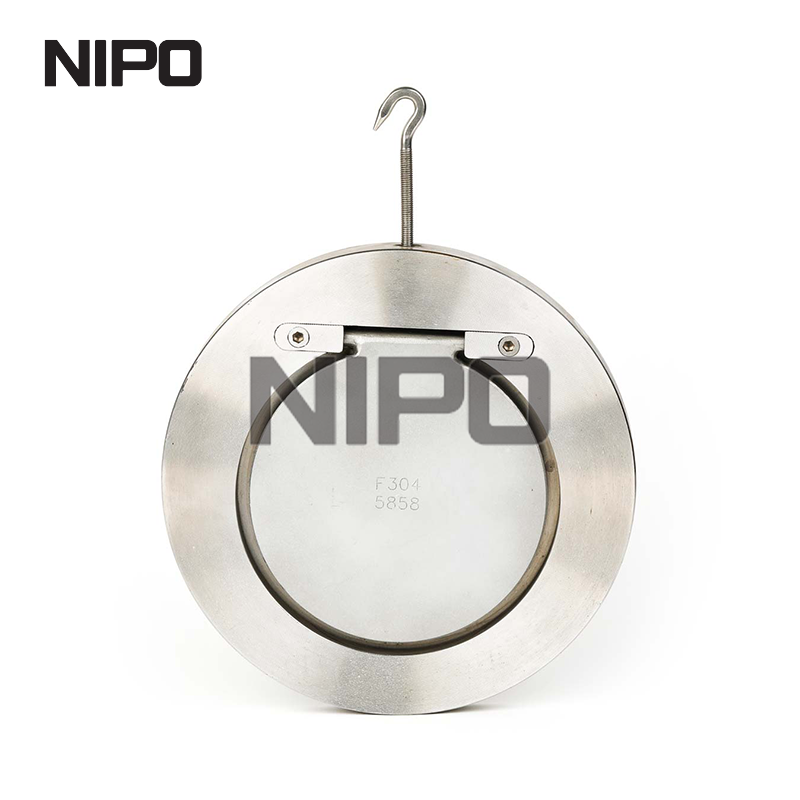

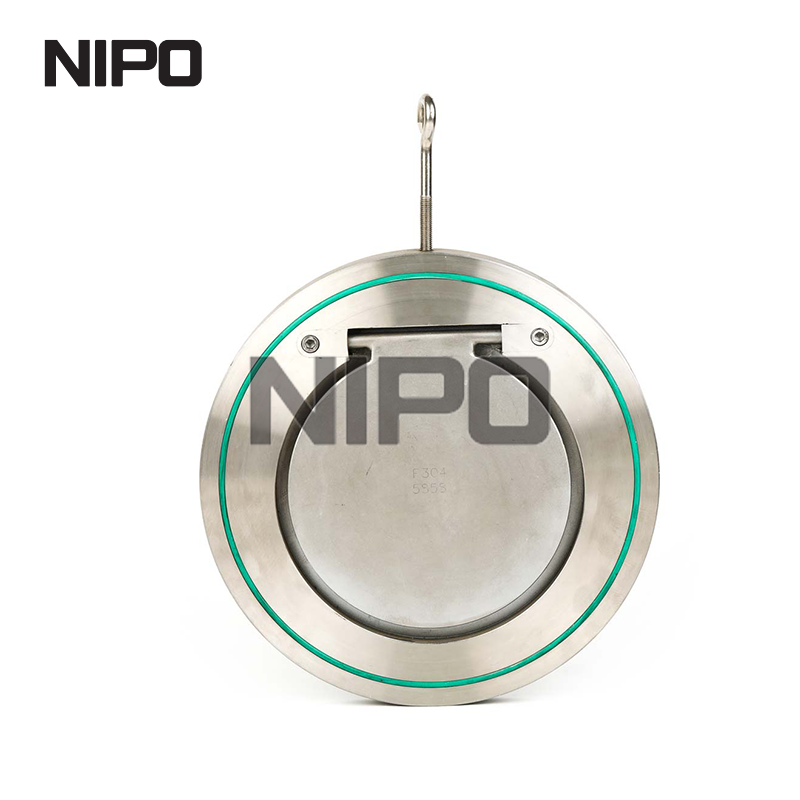

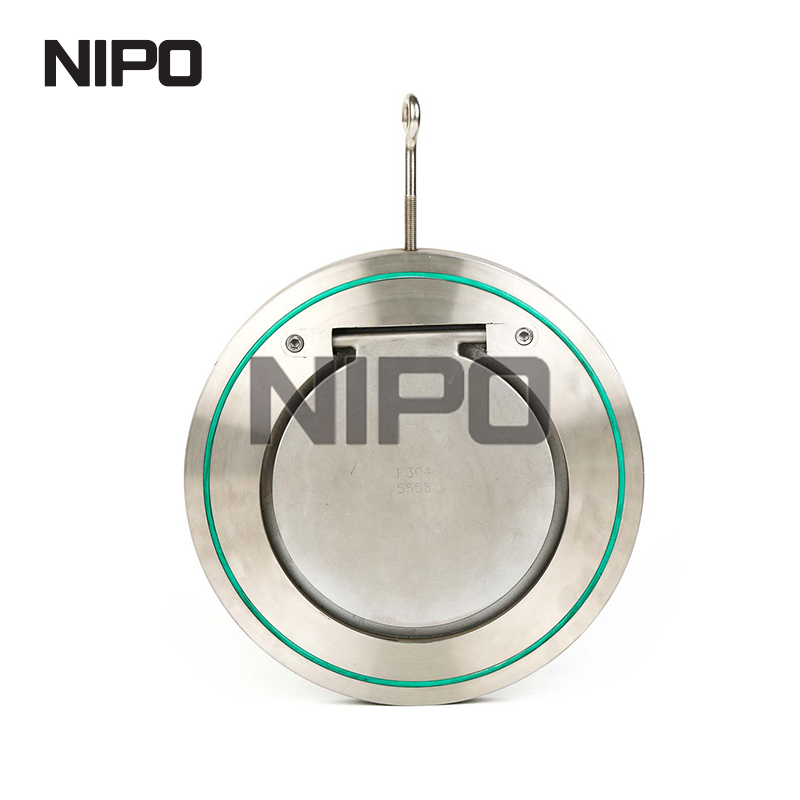

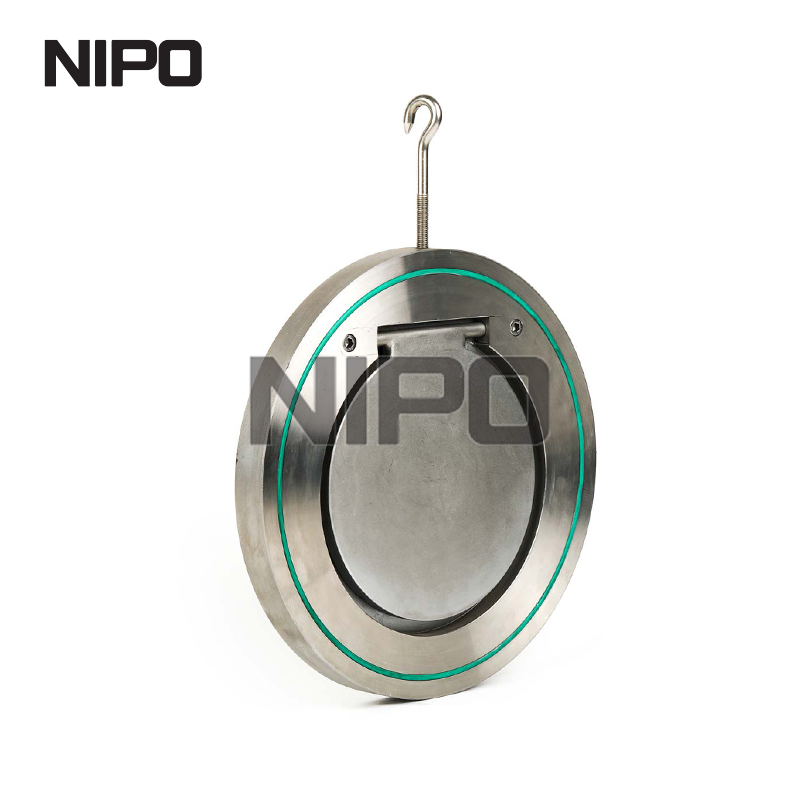

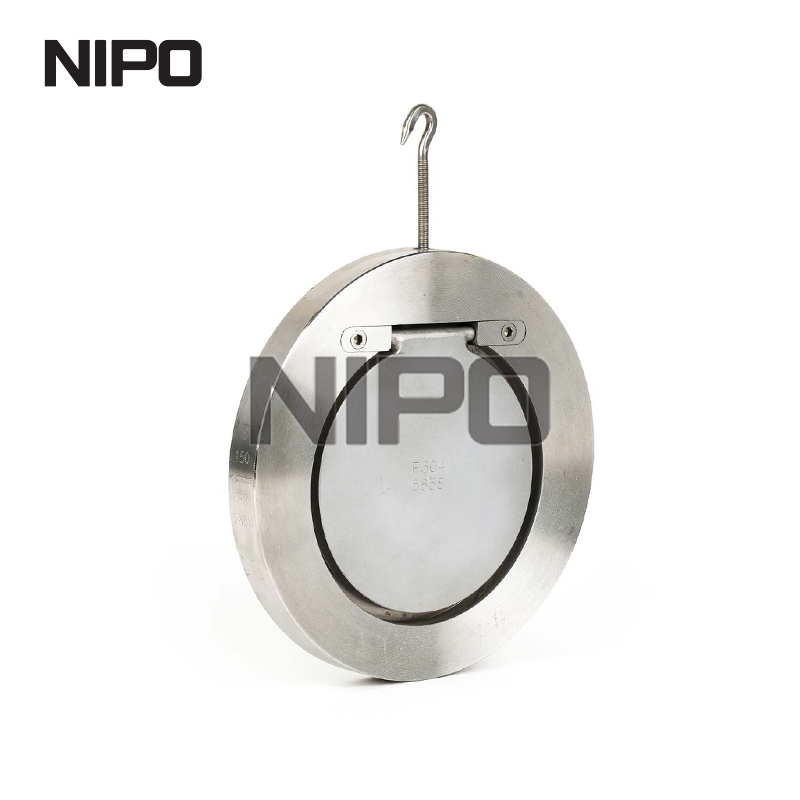

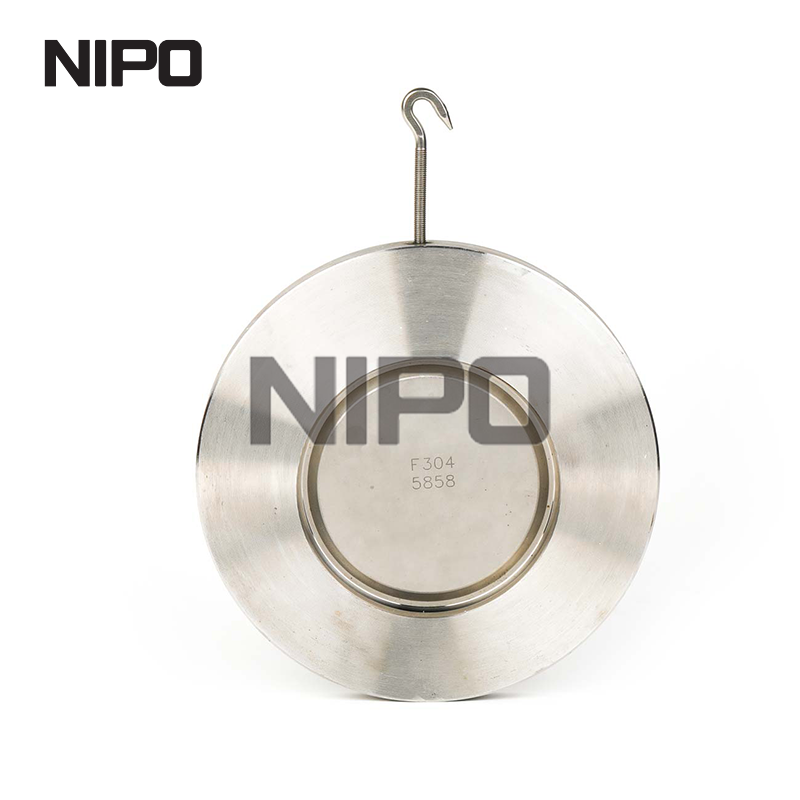

Clapet anti-retour à disque unique à plaquette H74 avec joint dur

Clapet anti-retour à disque unique à plaquette H74 avec joint dur

• Gamme de tailles :  2' à 54' (DN50 - DN1500)

• Pression nominale : classe 150 lb à 2 500 lb

• Options d'étanchéité :  à étanchéité dure (métal) ou en caoutchouc résilient

• Matériaux de base : acier moulé, acier inoxydable, Hastelloy C, etc.

• Certifications : API 6D, CE, ISO9001

Le clapet anti-retour à disque unique H74 Wafer représente le summum de l'ingénierie de contrôle des fluides, méticuleusement conçu pour protéger votre infrastructure de pipelines les plus critiques. Lorsque vous manipulez le corps en acier moulé robuste, le poids substantiel et la finition impeccable et uniforme avec revêtement époxy transmettent immédiatement un profond sentiment de durabilité de qualité industrielle. Les surfaces d'étanchéité lisses et usinées avec précision en métal ou en caoutchouc sont conçues pour se fermer avec une action rassurante et définitive, atténuant efficacement le bruit perturbateur de l'inversion du fluide et atténuant avec force les ondes de choc destructrices des coups de bélier. Chaque contour interne du mécanisme pivotant à disque unique est optimisé du point de vue hydrodynamique pour réduire la résistance à l'écoulement, garantissant ainsi que votre fluide, qu'il s'agisse de gaz pétrochimiques volatils, de boues industrielles abrasives ou de vapeur à haute pression, glisse à travers le réseau de canalisations avec un minimum absolu de chute de pression. Cette construction robuste garantit une performance constante et inébranlable, maintenant l'intégrité absolue du flux unidirectionnel même lorsqu'elle est soumise à des fluctuations extrêmes de température environnementale et opérationnelle, allant d'un point de congélation cryogénique de -196 °C à une température torride de 540 °C. En intégrant cette vanne magistralement conçue dans votre réseau, vous n'installez pas simplement un composant standard ; vous renforcez l'ensemble de vos opérations avec une barrière mécanique de sécurité qui réduit considérablement les temps d'arrêt pour maintenance, évite les pannes catastrophiques de l'équipement et élève la fiabilité globale de vos systèmes de traitement des fluides.

Principales caractéristiques et points forts

Conçu pour des performances sans compromis, ce clapet anti-retour intègre des principes mécaniques avancés pour offrir une sécurité opérationnelle supérieure sur les réseaux de fluides complexes. La conception intelligente donne la priorité à la commodité d'installation et à la stabilité mécanique à long terme, garantissant que vos systèmes de gestion des fluides fonctionnent avec une efficacité maximale sans nécessiter constamment d'intervention ou de réparation.

• Profil ultra fin : la conception compacte de la plaquette réduit considérablement l'empreinte spatiale, permettant une intégration transparente dans des configurations de pipelines étroitement contraintes où les vannes à brides traditionnelles ne peuvent tout simplement pas s'adapter.

• Dynamique d'écoulement exceptionnelle : la cavité interne simplifiée minimise les turbulences et la traînée, ce qui se traduit directement par une consommation d'énergie inférieure pour vos pompes et un débit soutenu à haute vitesse.

• Options d'étanchéité polyvalentes : choisissez entre des joints durs métal sur métal rodés avec précision pour les environnements abrasifs à haute température ou des joints en caoutchouc résilient pour une fermeture absolument étanche aux bulles dans les applications de fluides standard.

• Défense anticorrosion robuste : un revêtement époxy interne et externe complet agit comme un bouclier impénétrable contre les milieux caustiques agressifs, l'humidité élevée et les conditions atmosphériques difficiles.

• Mécanisme de fermeture rapide : le disque unique soigneusement équilibré répond instantanément à la décélération du débit, empêchant l'accumulation de vitesse inverse et protégeant les machines sensibles en amont contre les dommages.

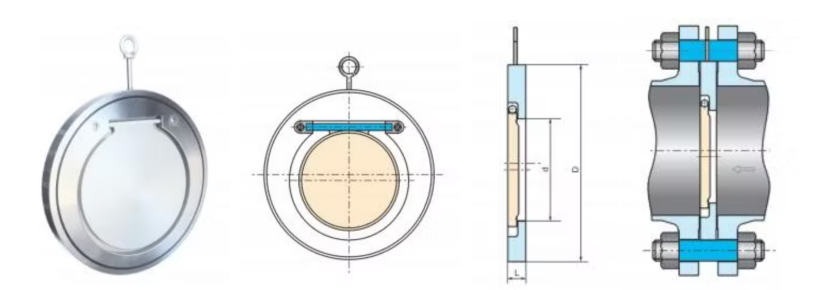

Conception structurelle et efficacité de l'espace

Les installations industrielles modernes sont souvent confrontées à de sévères limitations spatiales, ce qui fait de l'empreinte physique des composants du pipeline une considération technique cruciale lors de la conception et des mises à niveau du système. Le modèle H74 relève ce défi de front grâce à son architecture de type plaquette hautement optimisée, qui réduit considérablement à la fois la dimension face à face et le poids total de l'assemblage par rapport aux clapets anti-retour à battant conventionnels.

• Réduction substantielle du poids : en éliminant les brides traditionnelles encombrantes, le poids global de la vanne est minimisé, réduisant ainsi les contraintes structurelles sur les supports de pipeline et simplifiant la manipulation lors de l'installation.

• Compatibilité avec les espaces confinés : la longueur structurelle ultra-courte en fait le choix définitif pour la modernisation de systèmes existants, la navigation dans des galeries de canalisations complexes ou la conception d'équipements compacts montés sur patins.

• Disque unique intégré : la conception simplifiée du disque à lobe unique réduit considérablement le nombre de pièces mobiles internes, réduisant ainsi la probabilité de blocage mécanique, d'usure par friction ou de défaillance au fil du temps.

• Accès simplifié pour la maintenance : la construction simple, serrée entre les brides, permet une inspection et un entretien rapides, réduisant considérablement les temps d'arrêt opérationnels et les dépenses de main d'œuvre.

Contrôle des fluides et performances dynamiques

La véritable mesure d'un clapet anti-retour industriel réside dans sa capacité à gérer la dynamique des fluides en toute sécurité sans entraver la productivité globale du système. Cette vanne est méticuleusement calibrée pour offrir une résistance au débit exceptionnellement faible, garantissant que les chutes de pression sont maintenues à un minimum absolu tout en maintenant des protocoles rigoureux de prévention du refoulement pour protéger vos investissements.

• Chemin d'écoulement optimisé : la géométrie interne est spécifiquement profilée pour guider le fluide en douceur à travers le disque, maximisant l'efficacité énergétique sur l'ensemble du réseau de tuyauterie et réduisant les coûts opérationnels.

• Atténuation des coups de bélier : le mécanisme d'oscillation très réactif peut être complété par un ressort de rappel robuste, accélérant le taux de fermeture pour neutraliser les coups de bélier destructeurs avant qu'ils ne se propagent dans les tuyaux.

• Garantie de débit zéro inverse :  l'arrêt instantané lors de l'arrêt du débit garantit que votre précieux fluide reste strictement unidirectionnel, protégeant ainsi les pompes et compresseurs critiques en amont de la contamination ou des chocs mécaniques.

• Amortissement acoustique : L'alignement précis du disque et du siège minimise les bruits de claquement violents généralement associés à la fermeture de la vanne, contribuant ainsi à un environnement opérationnel plus sûr, plus silencieux et plus conforme.

Sélection des matériaux et fiabilité du scellement

L'intégrité des matériaux est la base absolue d'une isolation fiable des fluides, en particulier lors de la manipulation de fluides dangereux, hautement corrosifs ou à températures extrêmes. Nous nous approvisionnons uniquement en composés métallurgiques de la plus haute qualité pour construire des corps de vannes et des garnitures internes qui résistent aux environnements industriels les plus exigeants sans compromettre leur rigidité structurelle ou leurs capacités d'étanchéité.

• Options d'alliage haut de gamme : disponibles dans une gamme complète de matériaux, notamment WCB, CF8, CF3, GR4A, Hastelloy C, F304, F316 et A105, pour répondre parfaitement à vos exigences spécifiques en matière de compatibilité chimique et de pression.

• Résilience cryogénique à haute température : conçu pour fonctionner parfaitement sur un gradient de température stupéfiant, des applications cryogéniques exigeantes à -196 °C aux systèmes d'échappement et de vapeur à haute température atteignant 540 °C.

• Durabilité scellée : la configuration des sièges métal sur métal offre une résistance inégalée aux rayures, au grippage et à l'usure lorsqu'elle est exposée à des flux de fluides riches en particules ou hautement abrasifs.

• Précision à étanchéité souple : pour les applications exigeant des tolérances de fuite nulle, les options d'étanchéité en caoutchouc haut de gamme offrent une barrière impénétrable contre l'eau, l'huile et les fluides gazeux, garantissant une isolation complète de la ligne.

Conformité industrielle et contrôle qualité

La confiance dans les équipements industriels repose sur une base solide de tests rigoureux et d’adhésion inébranlable aux normes d’ingénierie mondiales. Chaque vanne qui quitte notre usine de fabrication est soumise à une batterie de protocoles d'assurance qualité exhaustifs, garantissant qu'elle fonctionne exactement comme spécifié dans les conditions de terrain les plus exigeantes.

• Alignement des normes mondiales : méticuleusement conçu et fabriqué en stricte conformité avec les spécifications API 594 et ANSI B16.10, garantissant une compatibilité universelle et des performances prévisibles dans les projets internationaux.

• Certifications faisant autorité : nous sommes fiers de porter les certifications API 6D, CE et ISO9001, qui constituent un témoignage vérifiable de notre quête incessante de l'excellence en matière de fabrication et de gestion de la qualité organisationnelle.

• Tests de pression complets : soumis à des tests hydrostatiques et pneumatiques à 100 % selon les protocoles API 598, vérifiant l'intégrité de la coque et l'étanchéité absolue du siège avant l'expédition.

• Endurance du cycle de vie : des tests cycliques avancés garantissent que le mécanisme d'oscillation interne supportera des milliers de cycles opérationnels sans se dégrader, offrant ainsi un retour sur investissement vérifiable à long terme sur votre infrastructure.

Applications industrielles et personnalisation

Il n’existe pas deux projets industriels identiques, c’est pourquoi l’adaptabilité est un principe fondamental de notre philosophie de fabrication. Ce clapet anti-retour polyvalent constitue un composant essentiel dans une matrice diversifiée d'industries mondiales, soutenu par notre solide capacité à adapter le produit à vos spécifications environnementales, dimensionnelles et opérationnelles précises.

• Déploiement dans un vaste secteur : succès opérationnel avéré dans les secteurs de la métallurgie, de la fabrication industrielle légère, de la production d'électricité, du raffinage pétrochimique et du traitement des eaux municipales.

• Capacités OEM et ODM : Nous fournissons des services complets d’étiquetage privé et de fabrication de conception personnalisée pour intégrer de manière transparente nos vannes haute performance dans vos ensembles d’équipements exclusifs.

• Normes de brides sur mesure : usinées avec précision pour s'adapter à une grande variété de normes de connexion internationales, notamment les brides standard ANSI B16.5, ANSI B16.47, BS, DIN et JIS.

• Revêtements de protection spécialisés : au-delà de l'époxy standard, nous proposons des traitements de surface personnalisés conçus pour lutter contre les atmosphères corrosives très spécifiques, les environnements acides ou la salinité extrême en mer.

Chaîne d'approvisionnement et service après-vente

Un produit de qualité supérieure doit être pris en charge par un réseau de livraison et de support tout aussi robuste. En tant que fabricant dévoué, nous comprenons que les délais des projets sont critiques et nous avons optimisé l'ensemble de notre chaîne d'approvisionnement pour garantir que vous recevez vos composants critiques exactement quand et où vous en avez besoin, sans frictions logistiques ni retards inattendus.

• Production en grand volume : tirer parti d'une usine de fabrication avancée avec une capacité de production éprouvée de 5 000 pièces par an, répondant facilement aux demandes de projets à grande échelle et aux contrats d'approvisionnement continu.

• Délais de livraison prévisibles : une gestion rationalisée des stocks et de la production garantit une fenêtre de livraison fiable de 20 à 45 jours, en fonction strictement des quantités de commande spécifiques et des exigences matérielles.

• Transit mondial sécurisé : chaque valve est méticuleusement sécurisée dans des caisses en bois d'exportation standard, conçues pour absorber les chocs du transport et prévenir l'exposition à l'environnement lors des expéditions internationales longue distance.

• Assistance technique complète : notre équipe d'ingénierie dédiée fournit une assistance après-vente continue, depuis les conseils d'installation initiale jusqu'au dépannage de maintenance à long terme, garantissant ainsi votre continuité opérationnelle.

Pourquoi nous choisir

La sélection du bon partenaire de fabrication est tout aussi cruciale que la sélection de la bonne vanne. Nous apportons des décennies d'expertise métallurgique spécialisée et d'ingénierie de contrôle des fluides à chaque partenariat, agissant non seulement en tant que fournisseur, mais aussi en tant qu'extension dédiée de vos équipes d'approvisionnement et d'ingénierie visant à maximiser le succès de votre projet.

• Avantage direct du fabricant : en vous approvisionnant directement auprès de nos installations de pointe en Chine, vous contournez les majorations intermédiaires, garantissant ainsi un contrôle de qualité supérieur à des prix très compétitifs.

• Traçabilité des matériaux sans compromis : nous maintenons une documentation et des tests stricts pour toutes les matières premières, offrant ainsi une transparence totale et une tranquillité d'esprit concernant la composition métallurgique de vos vannes.

• Réactivité agile : nos chefs de projet dédiés assurent une communication rapide, en fournissant des dessins techniques détaillés, des devis rapides et des mises à jour de production en temps réel pour maintenir votre planification sur la bonne voie.

• Expérience mondiale éprouvée : approuvé par les principaux développeurs d'infrastructures, entrepreneurs EPC et opérateurs industriels du monde entier pour fournir des solutions de contrôle des fluides critiques qui résistent systématiquement à l'épreuve du temps.

FAQ

Pour aider vos équipes d'ingénierie et d'approvisionnement à prendre une décision éclairée, nous avons compilé les réponses aux demandes techniques les plus courantes concernant le clapet anti-retour à battant monodisque H74 Wafer.

Quel est le principal avantage du raccordement de type plaquette par rapport aux clapets anti-retour à brides traditionnels ?

La conception en plaquette réduit considérablement la dimension face à face et le poids total de la vanne. Cela le rend très avantageux pour les installations où l'espace est très restreint. De plus, il contribue à réduire la charge structurelle sur le système de tuyauterie et les supports, tout en maintenant de solides capacités de confinement de pression jusqu'à la classe 2 500 lb.

Les sièges métalliques à étanchéité dure peuvent-ils gérer des fluides contenant beaucoup de particules ?

Oui, l’option d’étanchéité dure métal sur métal est spécialement conçue pour les fluides abrasifs et à haute température. Les surfaces d'appui durcies résistent aux rayures, aux rayures et au grippage qui détruiraient rapidement les joints en caoutchouc souple, garantissant ainsi une fermeture fiable et durable, même dans les applications exigeantes de boues pétrochimiques ou métallurgiques.

Comment la vanne fonctionne-t-elle dans des environnements cryogéniques, tels que le traitement du GNL ?

Lorsqu'elle est construite à partir de matériaux appropriés tels que le CF8 ou des alliages d'acier inoxydable cryogéniques spécifiques, la vanne peut fonctionner de manière sûre et efficace à des températures aussi basses que -196°C. Les jeux internes et les matériaux des sièges sont soigneusement sélectionnés pour éviter les liaisons thermiques et maintenir une intégrité absolue du joint dans des conditions de froid extrême.

À quelles normes spécifiques vos procédures d’inspection et de test respectent-elles ?

Chaque vanne est soumise à des tests d'inspection finale rigoureux en stricte conformité avec les normes API 598 et API 6D. Cela comprend des tests de coque hydrostatiques à haute pression pour vérifier la solidité structurelle, ainsi que des tests précis d'étanchéité des sièges pour garantir que le produit offre des performances sans fuite avant d'être approuvé pour l'exportation mondiale.

Est-il possible de personnaliser les revêtements internes et externes pour les applications offshore hautement corrosives ?

Absolument. Bien que notre offre standard comprenne un revêtement époxy intérieur et extérieur très durable, notre usine de fabrication est entièrement équipée pour appliquer des revêtements spécialisés de qualité marine, PTFE ou autres revêtements résistants aux produits chimiques adaptés à vos spécifications environnementales exactes afin de maximiser la durée de vie opérationnelle de la vanne dans des conditions salines ou acides.

'
