Taper: clapet anti-retour à battant
Origine: Zhejiang, Chine
Nom: NIPO
Application: Général
Médias: -196 à 425℃
Pouvoir: Manuel
Taille: 2 à 30 pouces
Structure: Clapet anti-retour
matériel: Acier au carbone, acier inoxydable, acier duplex
Standard: ANSI, JIS, GB, DIN
Certificat: API6D, CE, ISO9001
Moyen: Eau, huile, vapeur, liquide, etc.
| Quantité: | |
|---|---|

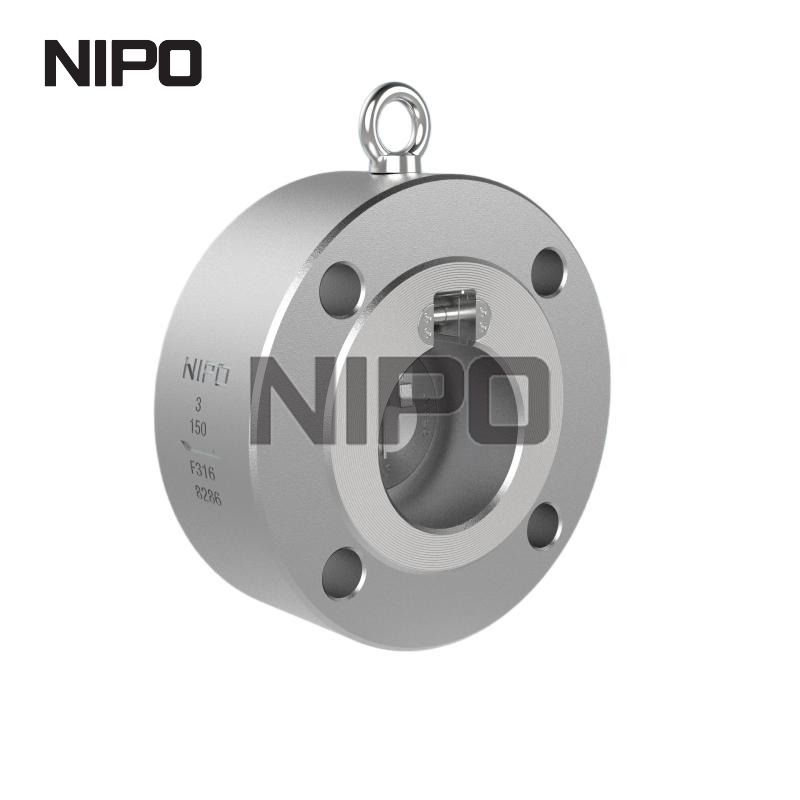

HRTL76
NIPO
En tant que fabricant et fournisseur mondial de premier plan de systèmes de contrôle des fluides industriels, nous présentons le clapet anti-retour à disque unique sans retenue de type cosse. Conçue avec un corps forgé robuste, cette vanne garantit des opérations ininterrompues dans les réseaux de canalisations exigeants.
Conçu pour zéro fuite externe avec une architecture avancée sans dispositif de retenue
Configuration compacte des extrémités de cosses pour une installation simplifiée et peu encombrante
Intégrité métallurgique forgée conçue pour les environnements à pression extrême
Capacités de production en volume constantes, prêtes pour des projets industriels à grande échelle
Le clapet anti-retour à battant à disque unique sans retenue de type cosse représente le summum de la prévention moderne de l"inversion de débit. Lorsque vous manipulez le poids dense et froid de son corps de forge, vous reconnaissez immédiatement la densité métallurgique obtenue grâce à des techniques de forge avancées. Ce processus de fabrication élimine les vides microscopiques et la porosité que l"on trouve souvent dans les pièces moulées standard, ce qui se traduit directement par une tranquillité d"esprit absolue dans des environnements soumis à de fortes contraintes et à de fortes vibrations. En éliminant la goupille de retenue traditionnelle qui pénètre dans la paroi de la vanne, cette architecture sans retenue éradique définitivement la principale source d"émissions fugitives. Votre installation bénéficie d’un périmètre impeccable et sans fuite, protégeant à la fois le personnel et l’environnement environnant des fluides dangereux ou toxiques.
À l’intérieur, le disque oscille avec une fluidité précise et silencieuse, réagissant instantanément aux changements de pression sans le claquement métallique discordant et destructeur associé aux graves coups de bélier. Ses surfaces d"appui méticuleusement rodées créent une zone de contact impeccable, semblable à un miroir, qui assure une fermeture étanche aux bulles, protégeant ainsi vos pompes et compresseurs coûteux d"un reflux dévastateur. Qu"il s"agisse de réguler des gaz volatils, des liquides corrosifs ou de la vapeur à haute température, cette vanne s"intègre parfaitement à votre infrastructure. La douceur tactile des faces usinées et la perfection visuelle de l"extérieur forgé en disent long sur le savoir-faire investi dans chaque unité, réduisant ainsi vos temps d"arrêt pour maintenance et élevant le profil de sécurité global de vos opérations critiques.
L"ingénierie de précision nécessite des spécifications exactes. Les paramètres techniques suivants détaillent les limites opérationnelles et les mesures de construction de nos clapets anti-retour forgés. Ces spécifications sont méticuleusement établies pour aider les ingénieurs d"approvisionnement, les gestionnaires d"installations et les directeurs techniques à adapter le matériel précis aux exigences complexes de leurs pipelines. Des pressions nominales allant jusqu"à 64 bars aux diverses qualités de matériaux, notamment les alliages A105 et inoxydables duplex, chaque point de données reflète notre engagement inébranlable à fournir des composants de qualité industrielle. Nous garantissons que ces vannes fonctionnent de manière fiable dans des conditions rigoureuses, qu"il s"agisse de températures cryogéniques extrêmes ou de gaz volatils. Consultez les métriques standardisées ci-dessous pour confirmer la compatibilité avec votre infrastructure.
Paramètre | Description |
|---|---|
Connexion | Extrémité de cosse |
Matériel | A105, F304, F316, F51, F53 |
Pression | 10 à 64 bars |
Température moyenne | -196 à 425℃ |
Médiums | Eau, pétrole, air, gaz et autres fluides |
Capacité d"approvisionnement | 1000 pièces/pièces par mois |
Détails de l"emballage | Notre processus d"emballage implique l"utilisation de sacs en plastique pour emballer chaque produit, suivis de champs internes. Enfin, nos produits sont emballés dans des caisses ou des palettes en contreplaqué robustes pour garantir un transport en toute sécurité. Ce processus garantit que chaque article arrive à destination en excellent état. |
Port | Ningbo, Shanghai, etc. |
Délai de mise en œuvre | cela peut prendre entre 30 et 40 jours selon la quantité. |
La mise à niveau de votre infrastructure de pipeline nécessite des composants qui apportent des améliorations opérationnelles mesurables. Cette vanne est conçue pour transcender le contrôle des fluides de base, offrant des avantages mécaniques distincts qui réduisent votre coût total de possession et rationalisent les procédures de maintenance de routine.
Élimination des émissions fugitives : Le mur extérieur solide et non percé bloque intrinsèquement tout chemin de fuite potentiel vers l'atmosphère, une amélioration essentielle pour les installations manipulant des composés toxiques ou volatils.
Amortissement acoustique et mécanique : le mécanisme d'oscillation optimisé réagit rapidement à la décélération du débit, atténuant considérablement les ondes de choc acoustiques bruyantes et dommageables associées aux graves coups de bélier.
Dynamique des fluides sans restriction : lorsqu'il est complètement ouvert, le disque dégage efficacement le chemin d'écoulement, minimisant ainsi la chute de pression et réduisant la charge énergétique de vos systèmes de pompage.
Étanchéité polie miroir : les surfaces de contact internes subissent un micro-rodage rigoureux, ce qui donne une finition parfaitement lisse qui garantit une étanchéité aux bulles et sans fuite, même sous de faibles différentiels de pression.
Densité structurelle exceptionnelle : le processus de forgeage aligne la structure des grains du métal, offrant une résistance supérieure aux chocs thermiques, à la fatigue mécanique et aux éruptions à haute pression par rapport aux alternatives coulées.
Dans le traitement des fluides dangereux, l’intégrité de l’enceinte sous pression n’est pas négociable. Les clapets anti-retour traditionnels utilisent un axe de charnière qui pénètre dans le corps du robinet, créant un point d"étanchéité vulnérable sujet à la dégradation et aux fuites au fil du temps. Notre architecture avancée sans dispositif de retenue réinvente complètement ce mécanisme.
En sécurisant l’ensemble charnière interne sans percer la coque extérieure, nous fournissons une barrière métallique continue et solide contre le monde extérieur. Zéro pénétration externe signifie zéro risque de contamination environnementale ou de fuite atmosphérique, ce qui permet à votre installation de respecter et de dépasser sans effort les réglementations strictes sur les émissions fugitives.
Fabriqué à partir de billettes forgées à haute densité, le corps résiste aux fissures microscopiques et à la porosité. Cette densité structurelle garantit des performances constantes lors de pics de pression extrêmes. De plus, l"absence de bouchons ou de joints externes élimine les points faibles qui pourraient tomber en panne lors d"une urgence de forte chaleur ou d"un incendie localisé, améliorant ainsi considérablement la sécurité de l"usine.
Limite extérieure continue en métal solide
Immunisé contre les fuites de broches externes courantes dans les conceptions plus anciennes
Caractéristiques supérieures de sécurité incendie grâce à la coque non percée
Les systèmes de pipelines dynamiques exigent des vannes qui réagissent avec une rapidité intuitive. Le mécanisme pivotant à disque unique de cette vanne à ergot est calibré pour une réactivité exceptionnelle. À mesure que la vitesse d"écoulement diminue, le disque initie instantanément son arc de fermeture, scellant le pipeline quelques fractions de seconde avant que le flux inverse puisse prendre de l"ampleur.
Cette réponse rapide constitue la défense ultime contre les coups de bélier destructeurs. En se fermant rapidement et en douceur, il préserve l"intégrité structurelle des canalisations adjacentes, des instruments sensibles et des équipements rotatifs coûteux contre les violentes ondes de choc de l"inversion des fluides.
Le disque équilibré avec précision nécessite un minimum d"énergie de flux vers l"avant pour s"ouvrir, garantissant un fonctionnement efficace même dans les conduites alimentées par gravité à basse pression. La géométrie interne est profilée pour guider le fluide en douceur à travers l"alésage, minimisant ainsi les turbulences et la traînée de friction.
Faible pression d"ouverture pour un transit de fluide très efficace
Sièges métal sur métal impeccables pour une garantie zéro fuite
Mouvement du disque silencieux et contrôlé empêchant les claquements métalliques
Les applications industrielles couvrent un vaste spectre de réalités thermiques et chimiques. Pour garantir une compatibilité absolue avec votre processus spécifique, cette vanne est disponible dans une sélection méticuleusement sélectionnée d"alliages forgés de première qualité. Que vous gériez des gaz liquéfiés cryogéniques ou de la vapeur surchauffée, l"intégrité des matériaux reste sans compromis.
Les propriétés métallurgiques de nos corps forgés leur permettent de rester pleinement opérationnels dans des conditions extrêmes allant de -196 ℃ de congélation cryogénique profonde jusqu"à 425 ℃ de chaleur extrême, sans perdre leur résistance à la traction ni devenir dangereusement cassants.
La sensation tactile du forgeage robuste témoigne de sa longévité. Chaque matériau est choisi pour lutter contre la corrosion agressive et la dégradation thermique, garantissant ainsi une durée de vie opérationnelle prolongée.
Acier au carbone (A105) : La norme industrielle pour les applications pétrolières et gazières à haute résistance et non corrosives.
Acier inoxydable austénitique (F304/F316) : Offre une excellente résistance à l'oxydation dans les secteurs du raffinage chimique.
Alliages duplex (F51/F53) : offrent une résistance inégalée aux piqûres pour les environnements marins offshore et les milieux riches en chlorures.
La confiance dans le matériel industriel repose sur des tests rigoureux et standardisés. En tant que fabricant dédié, nous soumettons chaque clapet anti-retour forgé à une batterie sans compromis de protocoles d"assurance qualité avant qu"il ne quitte nos installations. Vous n"achetez pas seulement une vanne ; vous obtenez un dispositif de sécurité certifié.
Nos vannes sont conçues en stricte conformité avec les normes internationales les plus respectées, notamment API 594 et API 6D. Cela garantit une compatibilité dimensionnelle globale et une fiabilité fonctionnelle dans divers projets d’ingénierie.
Chaque unité est soumise à des tests de coque et de siège 100 % hydrostatiques selon les protocoles API 598. Cela vérifie la solidité structurelle et l’étanchéité aux bulles sous des pressions nominales maximales, donnant aux équipes d’approvisionnement la preuve documentée requise pour les infrastructures critiques.
Fourni avec des rapports détaillés de tests de matériaux (MTR)
Identification sérialisée unique estampée sur chaque corps de vanne
Traçabilité complète jusqu"à la chaleur d"origine de l"acier
Les contraintes d’espace et les complexités d’installation constituent des défis persistants dans la conception d’installations modernes. Ce clapet anti-retour à cosse est spécialement conçu pour alléger ces charges. La périphérie des pattes filetées permet à la vanne d"être solidement boulonnée directement sur les brides du pipeline.
Son format compact est une révélation pour les ingénieurs en tuyauterie. Le profil face à face mince ne nécessite qu"une fraction de l"espace d"installation par rapport aux clapets anti-retour à battant à brides encombrants, ce qui le rend idéal pour les collecteurs étroits et les systèmes montés sur patins.
Pesant environ 1/4 à 1/8 des alternatives conventionnelles, il réduit considérablement la charge structurelle sur les supports de tuyaux et les supports. La masse réduite et le centre de gravité centralisé rendent le positionnement et le boulonnage sur le terrain beaucoup plus rapides et plus sûrs pour les équipes d"installation.
Permet une maintenance unilatérale sans dépressuriser les lignes en amont
Orientation polyvalente pour un flux horizontal ou vertical ascendant
Réduit les coûts globaux de soutien structurel
Dans le domaine des achats industriels à grande échelle, les délais des projets sont aussi critiques que la qualité des produits. En tant que fournisseur de grande capacité, nous avons optimisé nos réseaux de fabrication et de logistique pour garantir que vos composants critiques arrivent précisément au moment où vous en avez besoin, quelle que soit votre situation géographique.
Une production de fabrication constante de 1 000 pièces par mois nous permet de répondre à des commandes importantes sans compromettre nos normes de qualité strictes. Avec un cycle de production transparent de 30 à 40 jours, vos chefs de projets peuvent planifier les installations en toute confiance.
Nous comprenons les inquiétudes associées au transport maritime international. Nos protocoles d"emballage sont conçus de manière obsessionnelle pour absorber les chocs du transport et bloquer l"humidité ambiante, garantissant ainsi un état impeccable dès la sortie de la boîte à l"arrivée.
Proximité des principaux centres de transport maritime comme Ningbo et Shanghai
Joint d"étanchéité individuel en plastique pour empêcher la pénétration de poussière et d"humidité
Cloison interne pour éviter les dommages dus au transport métal sur métal
Caisses ou palettes en contreplaqué robustes et certifiées pour l"exportation pour une protection ultime
La sélection du bon partenaire de fabrication est une décision stratégique qui a un impact sur la sécurité, l"efficacité et la rentabilité de l"ensemble de votre opération. Nous ne produisons pas seulement des vannes ; nous concevons des solutions de contrôle des fluides à long terme adaptées aux exigences rigoureuses de l’industrie mondiale.
Notre engagement s’étend bien au-delà de l’usine. Nous agissons comme une extension de vos équipes d’approvisionnement et d’ingénierie, en fournissant la profondeur technique et la fiabilité logistique nécessaires pour exécuter parfaitement des projets complexes.
Expertise métallurgique approfondie : Notre équipe d'ingénieurs possède des décennies d'expérience dans les technologies de forgeage, garantissant une sélection optimale de matériaux pour vos défis corrosifs spécifiques.
Contrôle de fabrication de bout en bout : en maintenant une surveillance stricte de chaque phase, de l'inspection des billettes brutes à l'usinage de précision final, nous éliminons les écarts de qualité.
Support technique réactif : nous fournissons des réponses rapides et détaillées aux demandes techniques, en aidant aux calculs de débit et aux évaluations de compatibilité des matériaux.
Expérience mondiale éprouvée : nos produits de contrôle des fluides protègent actuellement les infrastructures critiques des usines chimiques, des plates-formes offshore et des installations de production d’électricité du monde entier.
Pour aider vos équipes d"ingénierie et d"approvisionnement dans leur processus d"évaluation, nous avons compilé des réponses détaillées aux demandes techniques les plus courantes concernant nos clapets anti-retour à oreilles forgées.
La conception sans retenue élimine complètement le besoin de percer le corps de la vanne pour installer l"axe de charnière. Cela supprime entièrement le bouchon externe et le joint, éliminant ainsi la source la plus courante d"émissions fugitives et de fuites externes. Il s"agit d"un élément de sécurité essentiel et non négociable pour les installations traitant des fluides toxiques, mortels ou hautement inflammables.
Oui. Le raccord à cosse comporte des trous taraudés qui permettent de boulonner la vanne directement sur la bride en amont. Cela permet de retirer en toute sécurité la tuyauterie en aval pour la maintenance, l"inspection ou la modification tandis que la conduite en amont reste sous pression, offrant ainsi une excellente flexibilité opérationnelle et réduisant les temps d"arrêt des installations.
Le forgeage soumet la billette d"acier à une immense pression directionnelle, qui aligne la structure du grain et élimine les vides internes, la porosité ou les défauts de retrait que l"on trouve couramment dans les pièces moulées. Il en résulte un matériau nettement plus dense et plus résistant avec une résistance supérieure à la fatigue, ce qui le rend exceptionnellement fiable pour les services à haute pression (jusqu"à 64 bars) et à haute température.
Nous fournissons une documentation complète avec chaque expédition pour satisfaire vos exigences d’assurance qualité. Cela comprend des rapports de tests de matériaux (MTR) détaillant les propriétés chimiques et physiques exactes de l"acier forgé, ainsi que des certificats de tests de pression API 598 confirmant que la coque et le siège ont passé avec succès des tests hydrostatiques et pneumatiques rigoureux.
Absolument. La conception à disque unique, compacte et soigneusement équilibrée, permet une installation fiable dans les canalisations verticales, à condition que le sens d"écoulement soit ascendant. Le disque à réponse rapide assure une fermeture immédiate contre la gravité et le flux inverse, empêchant ainsi efficacement les coups de bélier et protégeant les équipements dans les colonnes montantes verticales.
