Un pare-flammes anti-retour de flammes est une barrière de sécurité mécanique conçue pour empêcher la propagation des flammes de reculer dans des canalisations ou des réservoirs de stockage riches en carburant. Lorsque le gaz combustible s’enflamme, le front de flamme accélère rapidement à travers le système. Sans intervention physique immédiate, ce retour de flamme atteint les navires de stockage en vrac ou les compartiments moteur fermés, provoquant une défaillance structurelle massive et de graves risques pour la sécurité. Spécifier le bon appareil nécessite d"équilibrer une conformité réglementaire stricte dans les secteurs marins et industriels avec des exigences exigeantes en matière d"efficacité opérationnelle. Les ingénieurs et les gestionnaires d"installations sont confrontés au défi complexe de gérer les chutes de pression et les vitesses d"écoulement inhérentes sans compromettre les marges de sécurité du système.
Ce guide fournit un cadre rigoureux pour évaluer, dimensionner et sélectionner l"équipement de sécurité exact requis pour des applications spécifiques. Nous examinons les mécanismes physiques d"extinction des flammes et les différences structurelles entre les dispositifs de déflagration et de détonation. Vous apprendrez à naviguer dans les normes de conformité, à calculer les compromis en matière de chute de pression et à mettre en œuvre des protocoles de maintenance qui garantissent l"intégrité opérationnelle à long terme.
La conformité est contextuelle : les exigences exigent que les pare-flammes anti-retour de flammes répondent à des normes réglementaires spécifiques en fonction de l"application (par exemple, USCG pour les moteurs à essence marins, API 2000/ISO 16852 pour les installations industrielles).
Déflagration ou détonation : Le choix entre un pare-déflagration standard et un pare-flammes à détonation dépend entièrement de la distance de tuyauterie entre la source d"inflammation potentielle et le pare-flammes, qui dicte la vitesse de la flamme.
Le compromis en matière de chute de pression : les éléments métalliques sertis nécessaires pour éteindre les flammes limitent intrinsèquement le débit ; la conception du système doit tenir compte de cette chute de pression pour maintenir l’efficacité opérationnelle.
L"entretien dicte la durée de vie : Un pare-flammes n"est efficace que si l"élément est exempt d"encrassement et de corrosion. Des protocoles stricts d’inspection et de nettoyage sont des réalités de mise en œuvre obligatoires.
Un retour de flamme se produit lorsqu’un événement d’inflammation inattendu force un front de flamme à se déplacer dans la direction inverse du flux normal de gaz ou de vapeur. Dans les canalisations industrielles ou les admissions de moteurs marins, cette propagation inverse est provoquée par l’expansion rapide des gaz en combustion. Les clapets anti-retour mécaniques standards ou les filtres à air standards ne parviennent absolument pas à empêcher cette propagation. Les vannes mécaniques se ferment trop lentement pour arrêter un front de flamme à grande vitesse. Les filtres standards n’ont pas la masse thermique nécessaire pour éteindre la réaction de combustion. Lorsque des gaz ou des vapeurs inflammables sont présents, le front de flamme consomme le carburant disponible, accélérant continuellement jusqu'à atteindre un réservoir de carburant plus grand. Un pare-flammes dédié est explicitement conçu pour interrompre ce processus physique en éliminant la chaleur nécessaire pour entretenir la combustion.
Le composant central de tout dispositif de prévention des retours de flamme est la cellule à flamme. Les fabricants le construisent généralement à partir d’un élément de ruban serti et enroulé étroitement. Cet élément divise la section transversale principale de la tuyauterie en milliers de canaux capillaires microscopiques. La physique de la trempe à la flamme repose entièrement sur le transfert de chaleur. Lorsque le front de flamme pénètre dans l"élément serti, les motifs en zigzag du treillis métallique ou des ailettes forcent le gaz brûlant à se diviser en flux plus petits.
La surface massive du métal absorbe l’énergie thermique de la réaction de combustion. En transférant rapidement la chaleur du flux de gaz, l"élément métallique abaisse la température du gaz en dessous de son point d"auto-inflammation. Une fois que la température descend en dessous de ce seuil, la réaction chimique de combustion ne peut plus se maintenir. La flamme s"éteint instantanément avant de pouvoir sortir du côté opposé de l"appareil.
Le principal critère de réussite de ces dispositifs est de limiter la vitesse d"un front de flamme à un niveau sûr et testé tout en maintenant un débit de gaz acceptable pendant les opérations normales. Les normes industrielles spécifient strictement la vitesse maximale autorisée en fonction du mélange gazeux spécifique présent dans le système. Pour quantifier cela, les ingénieurs s’appuient sur le Maximum Experimental Safe Gap (MESG). Le MESG est une mesure standardisée déterminant le jeu maximum entre deux surfaces métalliques parallèles qui empêchera le passage d"une flamme de gaz spécifique.
Les gaz à haute réactivité ont un très faible MESG et nécessitent des éléments extrêmement denses et étroitement sertis pour éteindre la flamme. Les gaz ayant une réactivité plus faible ont un MESG plus grand, permettant des canaux capillaires légèrement plus grands. La densité de l"élément serti a un impact direct sur la chute de pression à travers le dispositif. Le succès nécessite de calculer la densité exacte des éléments nécessaires pour arrêter le groupe de gaz spécifique tout en maintenant la chute de pression en dessous du seuil qui ferait caler un moteur ou affamerait un ventilateur industriel.
Groupe Gaz (IEC/NEC) | Gaz de référence typique | Valeur MESG (mm) | Exigence de densité de sertissage des éléments |
|---|---|---|---|
Groupe IIA/D | Propane, méthane | > 0,90 mm | Densité standard ; chute de pression modérée. |
Groupe IIB/C | Éthylène | 0,50 mm à 0,90 mm | Haute densité ; chute de pression importante. |
Groupe IIC/B | Hydrogène, Acétylène | < 0,50 mm | Densité extrême ; chute de pression la plus élevée. |
Les environnements marins présentent des risques d"explosion uniques en raison de l"accumulation de vapeurs de carburant volatiles dans les espaces clos de la coque. La Garde côtière des États-Unis (USCG) applique des réglementations strictes, notamment 46 CFR § 25.35-1. Ce mandat exige le contrôle des flammes de retour de flamme sur tous les moteurs à essence fermés installés après avril 1940. Si un moteur se retourne contre le carburateur sans pare-feu conforme, la flamme qui s"échappe peut enflammer instantanément les vapeurs de cale stagnantes, entraînant une explosion du navire. L"USCG exige que ces appareils soient soumis à des tests rigoureux pour garantir qu"ils résistent aux retours de flammes répétés sans se dégrader.
Une exemption réglementaire existe pour les moteurs hors-bord. Étant donné que les moteurs hors-bord sont montés à l"extérieur et restent en grande partie ouverts, les vapeurs de carburant se dissipent directement dans l"atmosphère ouverte plutôt que de s"accumuler dans un espace confiné. Par conséquent, ils sont exemptés de cette exigence spécifique de contrôle des retours de flamme. Cependant, pour les moteurs in-bord et sterndrive, la modification des pare-chocs installés en usine présente de graves risques juridiques et de sécurité. Les gestionnaires d"installations et les propriétaires de bateaux ne doivent jamais modifier le boîtier ni acheminer les tuyaux de ventilation du carter à distance pour contourner le parafoudre. L"acheminement à distance crée une source d"inflammation non atténuée, annulant la certification de sécurité et exposant le navire à des risques d"explosion extrêmes.
Dans le domaine de la sécurité des processus industriels, les lentilles d"évaluation sont très complexes en raison du flux continu de produits chimiques volatils et des différentes géométries des tuyaux. La conformité est régie par des normes internationales telles que les directives ISO 16852, API Standard 2000 et ATEX. Ces cadres dictent des protocoles de tests exhaustifs que les appareils doivent réussir avant l"installation.
Test d'endurance au feu : L'élément doit résister à une flamme continue stabilisée sur sa surface pendant une durée spécifiée sans permettre un retour de flamme sur le côté protégé.
Test de prévention des retours de flamme : l'appareil est soumis à des événements d'allumage répétés à différentes pressions pour garantir que l'élément serti conserve son intégrité structurelle et sa capacité de trempe.
Vérification du débit : les fabricants doivent fournir des données précises sur les débits et les chutes de pression, afin de garantir que les ingénieurs peuvent sélectionner un appareil parfaitement adapté aux dangers spécifiques de leur installation de traitement chimique.

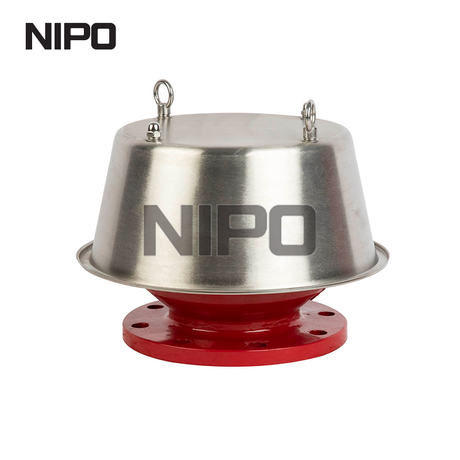

La déflagration fait référence à la propagation subsonique d"une flamme, où l"onde de combustion se propage plus lentement que la vitesse du son dans le gaz non brûlé. La flamme est principalement entraînée par la dilatation thermique des gaz en combustion. Les antidéflagrants gèrent ces événements à faible vitesse et à faible pression. Les pare-déflagrants de fin de ligne s"installent directement sur l"évent atmosphérique d"un réservoir de stockage ou d"un récipient de traitement. Ils empêchent les flammes extérieures, comme la foudre ou un incendie extérieur, de pénétrer dans le réservoir.

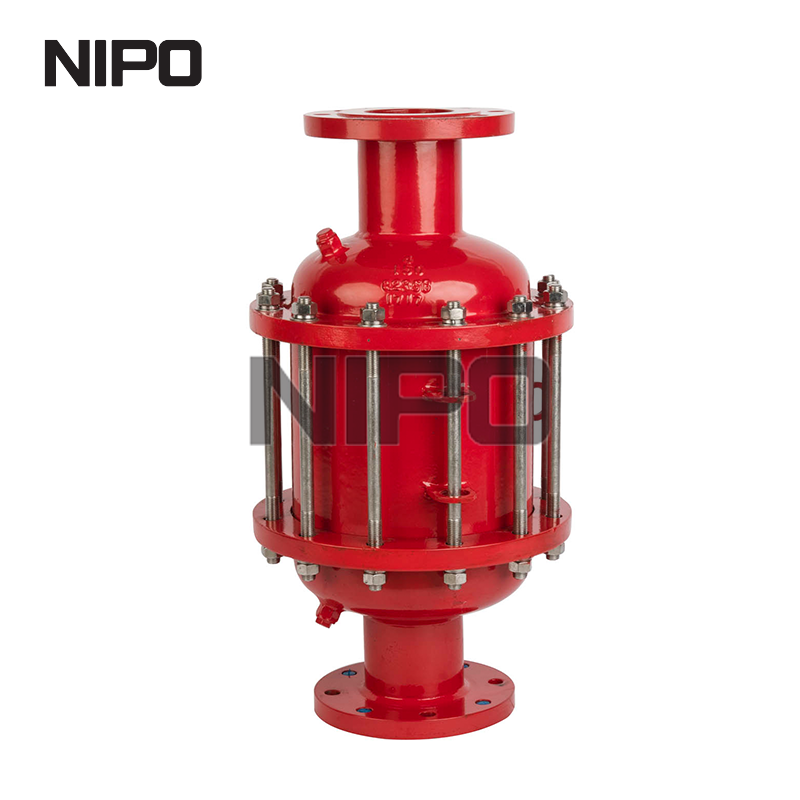

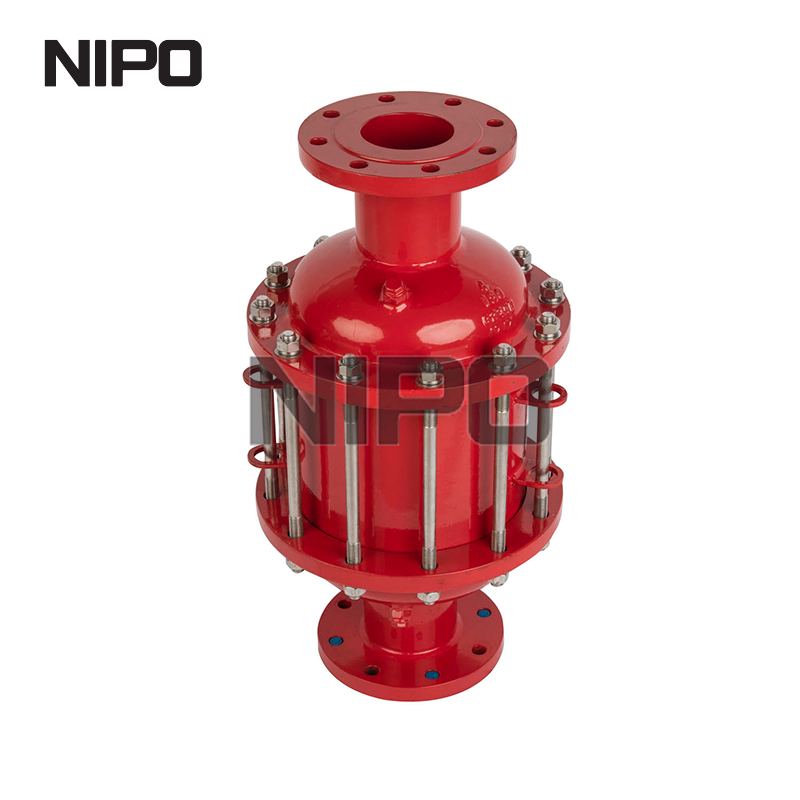

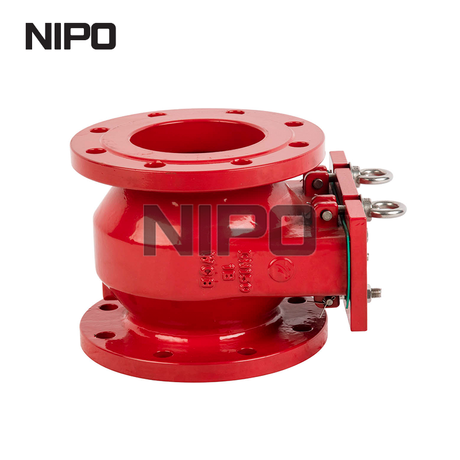

Les pare-déflagrants en ligne s"installent dans un système de tuyauterie. Des règles de placement strictes s"appliquent aux dispositifs de déflagration en ligne. Ils doivent être situés très près de la source potentielle d"inflammation. Si la distance d"élan (la longueur du tuyau entre la source d"inflammation et le parafoudre) est trop longue, la flamme accélère au-delà des limites de conception de l"appareil, le rendant inutile.
Si un front de flamme traverse une longueur suffisante de tuyau, la turbulence et l"accumulation de pression provoquent une accélération rapide de la flamme. Cette accélération déclenche une transition déflagration-détonation (DDT). La détonation est une propagation de flamme supersonique accompagnée d"une onde de choc massive à haute pression. Les éléments déflagrants standards seront instantanément écrasés par l’énergie cinétique d’une détonation.
Lorsque les configurations de tuyauterie empêchent l'installation d'un pare-feu à proximité de la source d'inflammation, les ingénieurs doivent spécifier un pare-flammes à détonation . Ces appareils robustes sont dotés de boîtiers fortement renforcés, de longueurs de cellules à flamme étendues et de supports structurels robustes. Ils sont conçus pour absorber une énergie cinétique extrême, atténuer l’onde de choc et éteindre simultanément la flamme supersonique.
Les installations industrielles complexes, telles que les unités de récupération de vapeur ou les collecteurs de gaz de torchère, comportent de longues conduites alambiquées où l'accélération de la flamme est hautement probable. Dans ces scénarios à haut risque, il est obligatoire de spécifier un Les critères d'évaluation pour ces applications spécifiques se concentrent sur les capacités de protection bidirectionnelle. Étant donné que les sources d'inflammation dans des collecteurs complexes peuvent provenir de plusieurs directions, le dispositif doit être certifié pour arrêter une détonation venant d'un côté ou de l'autre. Les ingénieurs doivent évaluer les capacités d'atténuation des ondes de choc du boîtier pour garantir que l'impact physique de la détonation ne compromet pas les vannes, capteurs ou joints de tuyaux en aval. pare-flammes à détonation en ligne .
Fonctionnalité | Pare-déflagration en ligne | Anti-détonation en ligne |
|---|---|---|
Vitesse de la flamme | Subsonique (plus lent que le son) | Supersonique (plus rapide que le son) |
Contraintes de placement | Doit être proche de la source d’inflammation (limites L/D strictes) | Peut être placé à des distances étendues de la source d"inflammation |
Conception structurelle | Boîtier standard, cellule à flamme plus courte | Boîtier renforcé, cellule à flamme étendue, amortisseurs |
Onde de pression | Accumulation de pression faible à modérée | Onde de choc à haute pression extrême |
Le défi technique fondamental dans la spécification des équipements de prévention des retours de flamme consiste à gérer la relation entre la densité de la cellule de flamme et la chute de pression qui en résulte à travers l"élément. Pour éteindre en toute sécurité les gaz hautement volatils, l"élément serti doit avoir de très petites ouvertures capillaires. Ces petites ouvertures limitent intrinsèquement le flux de gaz, créant une chute de pression. Les ingénieurs analysent les données de pression et de vitesse fournies par les fabricants pour calculer la perte de charge acceptable.
Si la chute de pression est trop élevée, elle prive les moteurs marins de l"air d"admission nécessaire, provoquant des conditions de fonctionnement riches et un calage. Dans les applications industrielles, une chute de pression excessive oblige les soufflantes et les compresseurs à consommer beaucoup plus d’énergie pour maintenir les débits requis. Un cadre précis implique de cartographier le débit maximum du système par rapport aux courbes de débit du fabricant pour garantir que la taille de sertissage sélectionnée assure la sécurité sans détruire l"efficacité opérationnelle.
La fiabilité à long terme de la cellule à flamme et du boîtier dépend entièrement de la sélection appropriée des matériaux, adaptée à l"environnement d"exploitation. Si le ruban serti se corrode, les canaux capillaires s"élargissent, laissant passer les flammes, ou s"effondrent, bloquant complètement l"écoulement.
L"aluminium est léger et économique. Il convient aux prises d"air de moteurs marins standard fonctionnant dans des environnements d"eau douce où les risques de corrosion sont minimes.
L"acier inoxydable 316L constitue l"exigence de base pour la plupart des applications industrielles et des environnements marins d"eau salée. Il offre une excellente résistance à la corrosion générale et aux piqûres dues au brouillard salin.
L"hastelloy ou d"autres alliages spécialisés sont obligatoires lors de la manipulation de gaz industriels très acides, tels que le sulfure d"hydrogène dans les opérations de biogaz. L"acier inoxydable standard se dégrade rapidement dans ces conditions chimiques difficiles.
Un dimensionnement approprié va au-delà de la correspondance avec le diamètre du tuyau. Il nécessite le strict respect des règles de rapport longueur/diamètre (L/D) définies lors des tests de certification de l"appareil. Le rapport L/D détermine la distance maximale autorisée entre la source d"inflammation et le parafoudre. L"installation de l"appareil en dehors de cette distance testée annule la certification de sécurité.
Les configurations de tuyauterie influencent fortement l’accélération de la flamme. Les coudes, les coudes, les vannes et les transitions transversales entre la source d"inflammation et le parafoudre créent des turbulences. Cette turbulence augmente considérablement la vitesse de la flamme. Les ingénieurs doivent tenir compte de ces contraintes géométriques. Un système comportant plusieurs coudes à 90 degrés nécessite souvent la spécification d"un dispositif de détonation plus robuste, même si la distance en ligne droite semble courte.
La transition vers une production d’électricité décentralisée introduit des mélanges gazeux complexes qui remettent en question les équipements de sécurité standards. Un pare-flammes pour les systèmes d'énergie distribuée au gaz doit gérer différentes compositions de mélanges de biogaz, de gaz de synthèse et d'hydrogène. Ces opérations présentent des risques uniques car la composition du gaz fluctue en fonction de la matière première dans les digesteurs anaérobies ou du rendement des électrolyseurs.
L"hydrogène possède une vitesse de combustion extrêmement élevée et un MESG très faible. Lorsque la teneur en hydrogène augmente dans un système énergétique distribué, les éléments standards du groupe IIA ou IIB deviennent totalement inefficaces. Les ingénieurs doivent spécifier des éléments hautement spécialisés et étroitement sertis du groupe IIC, conçus spécifiquement pour éteindre les flammes d"hydrogène. Cela garantit que le système reste protégé quels que soient les changements de composition au cours des opérations quotidiennes.

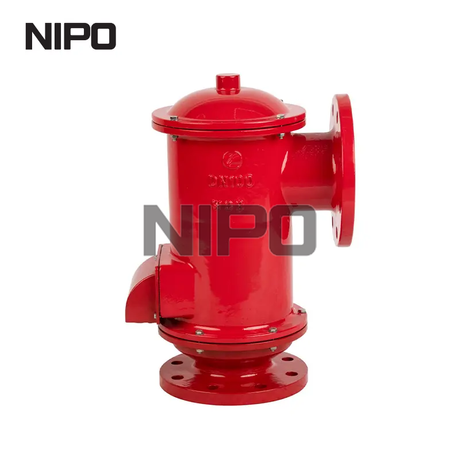

Dans les installations de stockage d’énergie distribué et de digestion anaérobie, les pare-flammes fonctionnent rarement de manière isolée. Ils s"associent à des soupapes de surpression/dépression (PVRV) pour garantir la sécurité globale du système. Le PVRV gère la respiration thermique normale et les fluctuations de pression opérationnelle du réservoir de stockage. Le parafoudre se trouve en dessous pour empêcher les sources d"inflammation atmosphérique externes de pénétrer dans l"espace de vapeur.
Cette intégration nécessite un calcul minutieux. La chute de pression combinée du PVRV et de la cellule à flamme doit être évaluée ensemble. Si la restriction combinée est trop élevée, le réservoir subit des conditions dangereuses de surpression ou de vide lors de cycles de remplissage ou de vidange rapides, pouvant conduire à une rupture ou une implosion du réservoir.
Le point de défaillance le plus courant dans tout système de prévention des retours de flamme est l’accumulation de particules dans l’élément serti. Les canaux capillaires étant microscopiques, ils agissent comme des filtres involontaires, emprisonnant la poussière, la saleté, les hydrocarbures imbrûlés et les particules de procédé. Cet encrassement modifie la chute de pression dans l"appareil, limitant le débit et obligeant les compresseurs du système à travailler plus fort.
Un colmatage important réduit l"efficacité de refroidissement de la masse métallique. Si les particules s"accumulent, elles créent des points chauds localisés dans l"élément lors d"un retour de flamme. Ces points chauds retiennent suffisamment d’énergie thermique pour provoquer une auto-inflammation du gaz du côté protégé de la tuyauterie, entraînant un contournement catastrophique de la barrière de sécurité.
Le maintien de l’intégrité opérationnelle nécessite un calendrier de maintenance réaliste et fondé sur des preuves. Les installations doivent mettre en œuvre une surveillance continue de la pression différentielle à travers le parafoudre. Une augmentation soudaine de la chute de pression est le principal indicateur de l’encrassement d’un élément. Les procédures de nettoyage doivent être exécutées avec une extrême prudence.
Isoler et dépressuriser : verrouillez en toute sécurité le système de tuyauterie et assurez-vous que tous les gaz dangereux sont purgés avant d'ouvrir le boîtier.
Extraire l'élément : Retirez délicatement la cellule à flamme sans la heurter contre les parois du boîtier, ce qui pourrait endommager les sertissages extérieurs.
Nettoyage au solvant ou aux ultrasons : Immergez l'élément dans un solvant chimique approuvé ou un bain à ultrasons. N'utilisez jamais de brosses métalliques mécaniques ou de jets d'air à haute pression, car ceux-ci plieraient les rubans frisés délicats et détruisaient les espaces de trempe.
Inspecter les dommages : Tenez l’élément nettoyé près d’une source de lumière. Si des canaux capillaires semblent écrasés, déformés ou corrodés, l'élément ne peut pas être réparé et doit être jeté.
Réinstaller avec de nouveaux joints : utilisez toujours des joints OEM neufs lors du remontage pour éviter les émissions fugitives et garantir une bonne étanchéité.
Même le dispositif de détonation le plus robuste échoue s’il est mal installé. Le principal risque d’installation est d’ignorer la distance certifiée du rapport L/D par rapport à la source d’inflammation potentielle. Les modifications sur site, telles que l"ajout d"extensions de tuyaux pour un accès plus facile pour la maintenance, poussent l"appareil en dehors de sa distance d"élan certifiée. Cela permet à une déflagration de se transformer en une détonation que l"appareil n"est pas conçu pour gérer.
Les équipes de maintenance doivent utiliser strictement des pièces de rechange certifiées OEM. Remplacer un élément moins cher et non certifié par un boîtier certifié annule toute conformité réglementaire. Cela introduit des chutes de pression et des caractéristiques d"extinction imprévisibles dans le système de sécurité, mettant ainsi l"ensemble de l"installation en danger.
La spécification d"un pare-flammes anti-retour de flamme est une décision d"ingénierie hautement technique. Cela nécessite un alignement précis entre la composition spécifique du gaz, la géométrie exacte de la tuyauterie et des normes réglementaires strictes. Utilisez de simples anti-déflagrants pour les carburateurs marins et les évents atmosphériques à court terme, mais passez immédiatement à des dispositifs de détonation en ligne robustes pour les conduites industrielles étendues où l"accélération de la flamme est possible. Pour garantir la sécurité totale du système et l"efficacité opérationnelle, exécutez les étapes suivantes :
Auditez vos configurations de tuyauterie actuelles pour vérifier que tous les appareils installés respectent leurs limites de rapport L/D certifiées.
Demandez aux fabricants des courbes spécifiques de débit, de vitesse et de perte de charge pour garantir que l"élément sélectionné ne calera pas les moteurs ou n"affamera pas les ventilateurs.
Mettez en œuvre un programme strict de surveillance de la pression différentielle pour détecter l’encrassement des éléments avant qu’il ne compromette l’efficacité du refroidissement.
Consultez un ingénieur dédié à la sécurité des procédés lors de la manipulation de mélanges de gaz variables, en particulier ceux contenant de l"hydrogène ou du gaz de synthèse.
R : L"objectif principal est d"empêcher un front de flamme de reculer dans un système riche en carburant, tel qu"un réservoir de stockage ou une prise d"air moteur. Il utilise un élément métallique serti et enroulé étroitement pour absorber la chaleur, refroidissant rapidement le gaz combustible en dessous de sa température d"auto-inflammation et éteignant instantanément la flamme.
R : Un pare-déflagration arrête la propagation des flammes subsoniques provoquées par la dilatation thermique. Un pare-détonation est fortement renforcé pour arrêter les flammes supersoniques accompagnées d"ondes de choc à haute pression. Le type requis dépend entièrement de la distance entre le tuyau et la source d"inflammation, qui dicte la vitesse à laquelle la flamme peut accélérer.
R : En vertu de la réglementation USCG 46 CFR § 25.35-1, ils sont légalement requis sur tous les moteurs à essence fermés installés après avril 1940 pour éviter les explosions de cale. Les moteurs hors-bord sont explicitement exemptés de cette exigence car ils sont montés à l"extérieur et ne retiennent pas les vapeurs de carburant dans des espaces clos.
R : Les ingénieurs calculent la chute de pression en utilisant des courbes de débit spécifiques fournies par le fabricant. Ces calculs tiennent compte de la densité du gaz, du débit maximal du système, de la vitesse maximale autorisée et de la taille exacte du sertissage de l"élément requis pour éteindre ce groupe de gaz spécifique.
R : Non. La modification du boîtier, l"altération de l"élément interne ou l"acheminement à distance des tuyaux de ventilation du carter annule instantanément toutes les certifications de sécurité. Ces modifications non autorisées introduisent de graves risques d"explosion en créant des voies de contournement ou en établissant de nouvelles sources d"allumage à distance non atténuées au sein du système.
R : La fréquence de nettoyage dépend entièrement des niveaux de particules dans l"environnement d"exploitation. Les installations doivent surveiller régulièrement la pression différentielle à travers l’appareil. Lorsque la chute de pression augmente au-delà des niveaux de base en raison d"un encrassement, l"élément doit être nettoyé à l"aide de solvants approuvés ou remplacé s"il est déformé.
