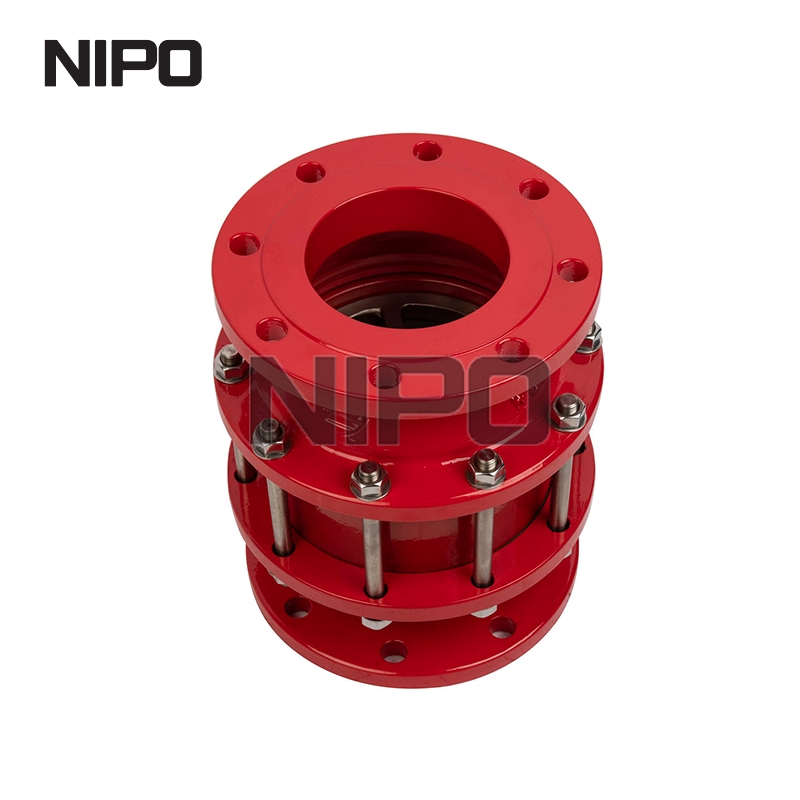

À quelle fréquence les pare-flammes anti-retour de flamme doivent-ils être inspectés ?

Un pare-flammes est un dispositif de sécurité passive conçu pour permettre l'écoulement du gaz tout en empêchant la transmission de la flamme. Son efficacité se dégrade rapidement lorsque la matrice interne est encrassée, corrodée ou endommagée. Les opérateurs ont souvent du mal à définir des intervalles d'inspection précis. Ils doivent équilibrer le risque de déflagration ou de détonation catastrophique avec les temps d’arrêt opérationnels nécessaires à la maintenance. S'appuyer uniquement sur les délais des fabricants de produits génériques entraîne souvent des lacunes en matière de conformité, des risques pour la sécurité ou une panne prématurée de l'équipement. L'établissement d'un calendrier d'inspection défendable et conforme nécessite d'évaluer les exigences réglementaires de base, la surveillance continue des processus et les facteurs environnementaux spécifiques à l'application. Vous devez tenir compte des variables liées aux systèmes de retour de flamme marins, au stockage localisé de produits inflammables et aux pipelines industriels lourds. La matrice interne s'appuie sur des dimensions d'espace précises pour éteindre un front de flamme. Même une accumulation mineure de saleté ou de rouille modifie ces espaces, transformant un dispositif de sécurité en un grave danger. La mise en œuvre d’une surveillance conditionnelle garantit que l’appareil fonctionne exactement lorsque cela est nécessaire.

• Fréquences marines de base : les pare-flammes anti-retour de flammes sur les navires nécessitent des contrôles visuels avant le départ et des inspections annuelles complètes, idéalement alignées sur les certifications des systèmes d"extinction d"incendie marins de 12 mois, pour maintenir la conformité de la Garde côtière américaine (USCG).

• Déclencheurs de processus industriels : dans les environnements industriels, la fréquence des inspections doit être dictée par une surveillance continue des chutes de pression plutôt que par les seuls jours civils, avec des inspections physiques obligatoires lors des arrêts programmés de l"usine.

• Dégradation spécifique à l"application : Un pare-flammes destiné aux applications pétrolières et pétrochimiques connaîtra des taux d"encrassement différents (par exemple, accumulation de carbone) par rapport à un pare-flammes destiné à l"industrie chimique (par exemple, polymérisation ou attaque corrosive), nécessitant des programmes de maintenance adaptés.

• Équipement de sécurité localisé : Les pare-flammes placés à l"intérieur des bidons de sécurité et des armoires de stockage de liquides inflammables nécessitent des contrôles visuels de routine pour garantir une manipulation sûre des solvants et des carburants localisés.

• Risques de maintenance : un nettoyage inapproprié de la cellule à flamme (élément) peut modifier l"écart de sécurité expérimental maximal (MESG), rendant l"appareil inutile ; les éléments endommagés doivent être remplacés par des composants certifiés OEM, jamais réparés.

Fréquences d’inspection de base pour les pare-flammes anti-retour de flammes

Les moteurs à combustion interne installés dans des espaces clos accumulent des gaz d’échappement non brûlés et des vapeurs inflammables. Les environnements marins présentent une atmosphère très volatile où les vapeurs d"essence s"accumulent facilement dans la cale. Les vapeurs d"essence sont plus lourdes que l"air, ce qui signifie qu"elles coulent et s"accumulent dans les parties les plus basses du navire. Un dispositif de contrôle de flamme de retour de flamme approuvé empêche un retour de flamme d"enflammer ces vapeurs collectées. Sans ce dispositif, un simple raté d"allumage du moteur crache une flamme directement à travers le carburateur dans un environnement riche en vapeur, déclenchant une explosion catastrophique du navire.

Des inspections visuelles de routine doivent avoir lieu avant chaque voyage ou au moins une fois par mois. Vous devez vérifier l"état physique de l"unité avant de démarrer le moteur. Un boîtier amovible permet aux flammes de contourner entièrement la matrice de trempe. Inspectez le matériel de montage pour détecter tout signe de fatigue induite par les vibrations, ce qui se produit fréquemment dans les compartiments moteurs marins.

1. Ouvrez le compartiment moteur et aérez soigneusement la zone avant d"inspecter le matériel.

2. Vérifiez l"accumulation d"huile, de saleté ou de débris au niveau de la surface sur la grille métallique.

3. Vérifiez que le boîtier est solidement fixé au carburateur sans espace de dérivation.

4. Inspectez le raccord du tuyau de ventilation du carter pour vous assurer qu’il reste bien fixé au corps du pare-brise.

5. Essuyez le boîtier extérieur avec un chiffon propre pour repérer les fissures capillaires dans le moulage métallique.

Des inspections annuelles approfondies nécessitent le retrait complet de l"appareil du bloc moteur. Le retrait permet un nettoyage en profondeur et une évaluation structurelle sous un éclairage approprié. L"alignement de cette inspection avec la certification obligatoire de technicien qualifié de 12 mois pour les systèmes fixes d"extinction d"incendie marins rationalise vos calendriers de maintenance. La vérification du cachet d’approbation USCG est obligatoire lors de ce contrôle. Les environnements d"eau salée accélèrent la corrosion galvanique sur des métaux différents, les opérateurs doivent donc surveiller attentivement les piqûres le long des bords extérieurs de la matrice.

Les inspections post-événement ne sont pas négociables. Vous devez effectuer une inspection immédiate après tout événement de retour de flamme connu du moteur pour vérifier s"il y a des dommages thermiques ou une déformation structurelle. Un retour de flamme soumet les éléments internes à un choc thermique extrême. Les minces rubans métalliques peuvent se déformer instantanément sous cette contrainte. Vous devez retirer l"appareil et l"inspecter sous une lumière vive pour confirmer que les espaces restent uniformes et intacts. Si vous voyez de la lumière traverser des espaces irréguliers, l’unité est compromise.

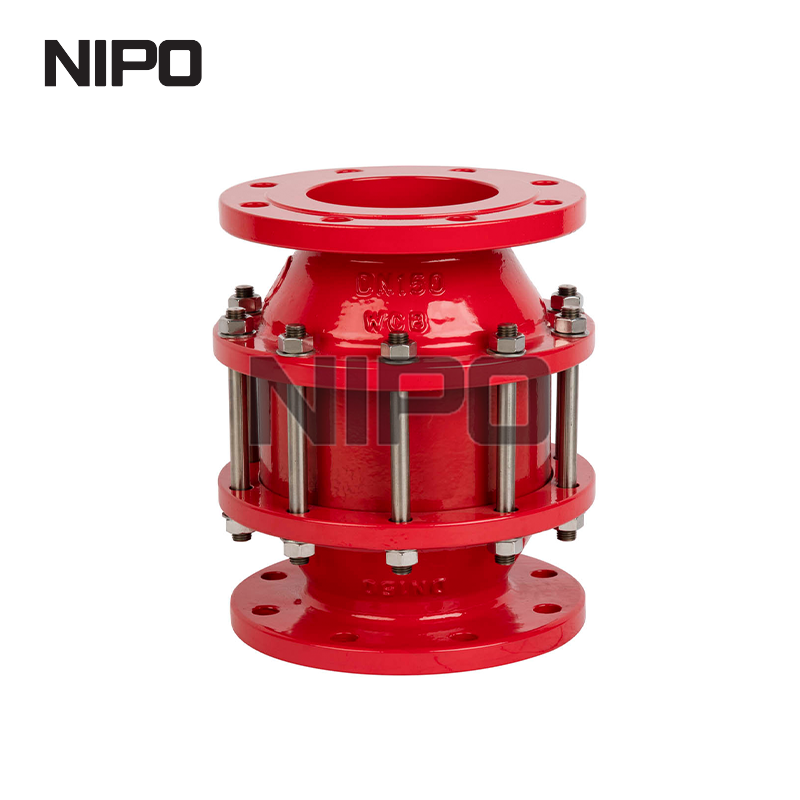

Protocoles d"inspection pour les systèmes industriels et de pipelines

La transition de l’industrie maritime à l’industrie lourde modifie complètement l’échelle et le profil de risque. Une seule panne dans un pipeline d’usine chimique entraîne des conséquences considérables pour le personnel et les infrastructures environnantes. Les systèmes industriels gèrent un flux continu, des pressions variables et des fluides hautement réactifs. Vous avez besoin de cadres d"inspection rigoureux et basés sur des données pour maintenir la sécurité sans provoquer d"arrêts inutiles d"usine.

Les cycles de maintenance des pipelines exigent un suivi et une documentation stricts. Une inspection initiale de mise en service au cours des 30 à 90 premiers jours d’exploitation établit une référence pour les taux d’encrassement. Des contrôles visuels et différentiels de routine trimestriels tiennent les opérateurs informés de la dégradation progressive. Des démontages annuels complets ont généralement lieu tous les un à trois ans, selon l'environnement de service. Un pare-flammes de pipeline manipulant du gaz propre comme le méthane pur peut s’étendre jusqu’à trois ans entre les démontages physiques. À l’inverse, les applications de gaz sales comme le gaz de décharge ou le biogaz nécessitent un entretien annuel strict en raison de l’accumulation de siloxanes et de sulfure d’hydrogène.

Les applications pétrolières présentent des problèmes d'encrassement uniques en raison des résidus collants et des hydrocarbures lourds. Les unités de récupération de vapeur (VRU) et les systèmes de gaz de torchère traitent des concentrations élevées de ces composés lourds. La respiration du réservoir pousse les composés organiques volatils à travers le réseau de canalisations. Lorsque les températures baissent la nuit, de la condensation se produit. Les hydrocarbures lourds sortent de la phase vapeur et recouvrent les rubans internes de la cellule à flamme. Un pare-flammes destiné aux applications pétrolières et pétrochimiques souffre souvent de pertes d'asphaltine. Ces composés lourds se solidifient à l’intérieur des canaux étroits. Vous devez planifier les inspections en fonction du volume de production et des changements saisonniers de température plutôt que simplement en fonction du calendrier.

Les processus chimiques introduisent des fluides agressifs qui attaquent directement l’équipement. Traiter les milieux de traitement agressifs qui provoquent une polymérisation ou une cristallisation rapide sur la cellule à flamme constitue un défi opérationnel quotidien. Des intervalles d'inspection plus courts sont requis pour les conduites chimiques hautement réactives ou corrosives, à moins qu'une surveillance continue ne prouve le contraire. Un pare-flammes destiné aux applications de l'industrie chimique peut gérer des monomères comme le styrène ou le butadiène. Ces produits chimiques nécessitent des inhibiteurs pour empêcher la polymérisation. Si la concentration de l'inhibiteur diminue, le monomère polymérise et bloque l'élément solide en quelques semaines. Vous ne pouvez pas nettoyer le plastique polymérisé d’une cellule à flamme ; vous devez remplacer la cassette entière.

Le stockage de liquides inflammables nécessite une attention localisée pour prévenir les dangers à l’échelle de l’installation. L’intégration du stockage localisé dans l’audit d’inspection des installations évite toute surveillance dangereuse. Des contrôles visuels de routine des bidons de sécurité et des armoires de sécurité approuvées garantissent que les écrans ne sont pas perforés, rouillés ou obstrués par des liquides séchés. Les travailleurs endommagent souvent ces grilles lorsqu"ils insèrent des becs verseurs rigides. Un écran perforé n’offre aucune protection contre un incendie éclair. Vous devez former le personnel d"étage à signaler immédiatement les bidons de sécurité endommagés plutôt que de continuer à les utiliser.

Dimensions de l"évaluation : passer d"une inspection basée sur le calendrier à une inspection basée sur les conditions

Les conceptions modernes de parafoudre facilitent les inspections et réduisent les temps d’arrêt pour maintenance. L"évaluation des conceptions excentriques et concentriques pour le drainage des liquides détermine la fréquence à laquelle une vidange manuelle est nécessaire. Les conceptions excentriques comportent un boîtier décalé qui empêche le liquide de s"accumuler au bas de la bobine du tuyau. Cela réduit les risques de corrosion et empêche le liquide de bloquer le chemin d’écoulement du gaz. Les ensembles d"éléments amovibles, appelés cassettes, permettent l"inspection des cellules sans démonter l"ensemble de la bobine de tuyau. Cette approche modulaire réduit considérablement le temps de travail des grues et le travail des tuyauteurs lors des révisions majeures des installations.

La surveillance de la pression différentielle (dP) constitue l"indicateur le plus fiable de l"encrassement des cellules de flamme. L"établissement de chutes de pression de référence lors de la mise en service établit la norme pour le cycle de vie de l"appareil. À mesure que les particules s’accumulent à l’intérieur des rubans frisés étroits, la zone libre diminue. Cela force le gaz à accélérer à travers les canaux ouverts restants, provoquant une augmentation exponentielle de la chute de pression. S"appuyer sur les transmetteurs dP élimine les incertitudes liées à la planification de la maintenance.

1. Installer des prises de pression directement en amont et en aval du boîtier du parafoudre.

2. Connectez un transmetteur de pression différentielle calibré aux robinets.

3. Enregistrez la chute de pression de base pendant les débits de fonctionnement normaux immédiatement après la mise en service.

4. Programmez le système de contrôle distribué (DCS) pour déclencher un avertissement de niveau bas à une augmentation de 15 % du dP de base.

5. Définissez un seuil d"alarme sévère à une augmentation de 25 % à 30 % pour déclencher un cycle immédiat d"inspection physique et de nettoyage.

6. Enregistrez toutes les tendances dP chaque semaine pour prédire quand le prochain cycle de nettoyage sera nécessaire.

Les variables environnementales et opérationnelles influencent fortement les taux de dégradation dans toutes les industries. L"humidité ambiante, l"air salin des installations côtières et les fluctuations extrêmes de température accélèrent les taux de corrosion. La condensation peut geler à l’intérieur de la matrice lors des opérations hivernales, bloquant complètement l’écoulement et provoquant des événements de surpression en amont. L"évaluation de l"impact de l"efficacité de la filtration en amont sur la durée de vie du parafoudre permet d"optimiser la conception globale du système. L"installation de filtres coalescents à haute efficacité en amont élimine les gouttelettes de liquide et les particules avant qu"elles n"atteignent la cellule à flamme. Une meilleure filtration en amont se traduit directement par moins d’inspections physiques des équipements de sécurité sensibles.

Normes réglementaires et cadres de conformité

Naviguer dans les codes spécifiques qui dictent la légalité des inspections protège à la fois l’installation et son personnel. L"ignorance du code ne protège pas les opérateurs d"amendes ou de poursuites judiciaires à la suite d"un incident. Les organismes de réglementation attendent des installations qu"elles conservent une documentation complète prouvant que ces dispositifs de sécurité fonctionnent comme prévu.

Les normes maritimes sont strictement appliquées par les autorités maritimes lors des embarquements de routine. Les réglementations de l"USCG régissent le contrôle des flammes retournées en vertu du 46 CFR. L"American Boat and Yacht Council (ABYC) publie également des normes strictes en matière de ventilation du compartiment moteur et de prévention des retours de flamme. Les inspecteurs recherchent le cachet d"approbation spécifique de l"USCG gravé sur le boîtier métallique. Si le cachet est manquant, illisible ou si le dispositif semble modifié, le navire échoue à l"inspection et ne peut pas légalement fonctionner.

Les normes industrielles dictent les protocoles de conception, d’installation et de maintenance des usines chimiques et pétrochimiques. Le respect de ces normes constitue la base de tout programme crédible de gestion de la sécurité des processus. Vous devez aligner vos procédures de maintenance interne sur les exigences spécifiques de la norme régissant votre procédé.

Les pistes d"audit prouvent la conformité lors des examens réglementaires. Vous devez enregistrer les dates d"inspection, les chutes de pression avant et après le nettoyage, ainsi que les preuves photographiques de l"état des cellules. Si un incident se produit, les enquêteurs de l"OSHA ou de l"EPA exigeront immédiatement ces journaux. Les dossiers manquants impliquent une négligence. La mise en œuvre d"un système informatisé de gestion de la maintenance (GMAO) numérique vous garantit le suivi de chaque interaction avec ces dispositifs de sécurité. La GMAO doit générer automatiquement des bons de travail en fonction des données du transmetteur dP ou de la référence du calendrier, selon la première éventualité.

Risques de mise en œuvre et atténuation : nettoyage ou remplacement

L’acte physique d’inspection et de nettoyage comporte des risques inhérents d’endommagement de l’équipement. La manipulation d"une cassette en métaux lourds nécessite des précautions pour éviter de faire tomber ou de déformer la structure interne lors du retrait. Une grande cassette antidétonation peut peser plusieurs centaines de livres. Un montage incorrect peut écraser les bords extérieurs de la cellule de flamme, la rendant inutile.

L’évaluation de la cellule à flamme nécessite de comprendre l’intégrité du Maximum Experimental Safe Gap (MESG). Le MESG est le jeu maximum entre deux surfaces métalliques parallèles qui empêche le passage d"une flamme. Pour les applications liées à l’hydrogène, cet écart est incroyablement faible. Même une déformation microscopique des rubans métalliques sertis laisse passer un front de flamme. L"identification des signes de contrainte thermique, de corrosion par piqûres ou de dommages mécaniques nécessite un œil exercé. La décoloration du métal indique souvent un incendie éclair antérieur non signalé qui a compromis la trempe du métal.

1. Retirez soigneusement la cassette à l"aide d"un équipement de levage approprié pour éviter de heurter le boîtier.

2. Placez la cassette sur un établi propre, plat et caoutchouté.

3. Inspectez la face de la matrice avec une lampe de poche à haute luminosité, à la recherche d"espaces irréguliers ou de rubans pliés.

4. Vérifiez la corrosion par piqûres le long du périmètre extérieur où la matrice rencontre le boîtier.

5. Recherchez une décoloration bleue ou violette sur l"acier inoxydable, ce qui indique une exposition à la chaleur extrême d"un incendie éclair.

Les protocoles de nettoyage comportent des risques spécifiques et doivent être strictement contrôlés. Les méthodes approuvées comprennent des bains de nettoyage à ultrasons, des trempages de solvants spécifiques et le soufflage des canaux avec de l"air comprimé à basse pression. Vous devez toujours souffler l"air dans la direction opposée au flux de gaz normal pour chasser les contaminants par où ils sont entrés. Les actions à haut risque à éviter incluent le lavage sous pression à haute pression, le grattage mécanique ou l"utilisation de produits chimiques acides non approuvés. Passer un fil à travers les interstices pour éliminer un blocage détruit instantanément le diamètre de trempe. Un nettoyeur haute pression de 3 000 PSI aplatira les minces rubans métalliques, détruisant complètement le MESG.

Les critères de remplacement doivent être absolus pour maintenir les cotes de sécurité. L"établissement d"une politique stricte de remplacement et de non-réparation des éléments endommagés élimine la prise de décision subjective dans l"atelier. Si un technicien laisse tomber une cassette, elle va dans la corbeille. Vous ne devez jamais tenter de remettre les rubans en forme. Garantir que les cellules de remplacement sont certifiées OEM maintient l’indice antidéflagrant et la conformité d’origine. Les contrefaçons de tiers invalident la certification de sécurité et transfèrent la responsabilité directement à l"opérateur. Commandez toujours des cassettes de remplacement en utilisant le numéro de série d"origine estampé sur le boîtier pour garantir la bonne taille d"espace et la compatibilité des matériaux.

Conclusion

• Auditez immédiatement vos journaux de maintenance actuels pour identifier les lacunes dans les données d’inspection historiques et les certifications USCG ou API manquantes.

• Installez des transmetteurs de pression différentielle sur les parafoudres critiques pour passer d"une maintenance basée sur un calendrier à une surveillance de l"état en temps réel.

• Former tout le personnel de maintenance sur la fragilité spécifique des interstices des cellules de flamme afin d"éviter tout dommage accidentel lors de l"extraction et du nettoyage.

• Établissez un protocole de remplacement standardisé exigeant des composants certifiés OEM pour toute unité présentant une décoloration thermique ou une déformation mécanique.

• Intégrez des boîtes de sécurité et des armoires de stockage localisées dans vos visites mensuelles de routine de sécurité de vos installations pour détecter rapidement les écrans perforés.

FAQ

Q : Comment nettoyer un pare-flammes anti-retour de flamme ?

R : Retirez l"appareil et trempez-le dans un solvant approuvé pour dissoudre la graisse et le carbone. Utilisez de l"air comprimé à basse pression pour souffler les débris de l"intérieur vers l"extérieur. N"utilisez jamais de nettoyeurs haute pression ou de brosses métalliques, car ils modifient la taille critique de l"espace et endommagent l"appareil.

Q : Que se passe-t-il si un pare-flammes se bouche ?

R : Un élément obstrué restreint le débit de gaz, entraînant une accumulation dangereuse de pression dans le système. Cela entraîne des inefficacités de processus, déclenche des soupapes de surpression et, dans les cas graves, entraîne une défaillance structurelle de la tuyauterie ou du réservoir de stockage.

Q : Pouvez-vous réparer un élément pare-flammes endommagé ?

R : Non. Vous ne devez jamais tenter de réparer un élément endommagé. Même les altérations microscopiques des rubans métalliques sertis détruisent l’espace de sécurité expérimental maximum (MESG). Remplacez toujours une cellule endommagée par un composant certifié OEM.

Q : Quelle est la différence entre un pare-flammes anti-déflagration et anti-détonation ?

R : Un pare-déflagration arrête les fronts de flammes subsoniques et est installé à proximité de la source d"inflammation. Un antidétonant résiste aux fronts de flammes supersoniques et aux ondes de choc massives, ce qui lui permet d"être placé plus loin dans les longues conduites.

Q : Comment une chute de pression indique-t-elle un pare-flammes défaillant ?

R : À mesure que les particules, les polymères ou le carbone s"accumulent dans les canaux étroits de la cellule à flamme, le débit de gaz est restreint. Cette restriction provoque une augmentation mesurable de la pression différentielle à travers l’appareil, signalant la nécessité d’un nettoyage immédiat.

Q : Les pare-flammes anti-retour de flamme sont-ils requis par la loi sur tous les bateaux ?

R : Oui, les réglementations de la Garde côtière américaine exigent un dispositif de contrôle de flamme anti-retour approuvé sur tous les moteurs à essence in-bord installés dans les bateaux à moteur. Cela empêche les vapeurs de carburant non brûlées dans le compartiment moteur de s"enflammer lors d"un retour de flamme.

Q : Les pare-flammes à l’intérieur des bidons de sécurité et des armoires de stockage de produits inflammables nécessitent-ils un entretien ?

R : Oui. Bien qu’ils soient souvent négligés, les grillages métalliques à l’intérieur des bidons de sécurité doivent être inspectés visuellement régulièrement. Vous devez vous assurer qu"ils ne sont pas perforés, rouillés ou obstrués par des liquides séchés pour conserver leur fonction de protection.
