En tant que fabricant de premier plan et fournisseur de confiance de systèmes de contrôle de fluides industriels, nous fournissons le clapet anti-retour à disque inclinable de type plaquette en acier inoxydable pour les achats à grande échelle. Conçu pour les environnements rigoureux, ce composant assure une prévention optimale du refoulement tout en conservant une intégrité structurelle exceptionnelle.
Construit en acier inoxydable de haute qualité pour une durabilité maximale.
Conception de plaquette peu encombrante, idéale pour l"intégration de pipelines compacts.
Conçu pour minimiser la chute de pression et la résistance aux fluides.
Entièrement conforme aux normes internationales de fabrication et de test.
Un clapet anti-retour à disque inclinable est un type de clapet anti-retour qui utilise un disque ou une bille articulée pour permettre l"écoulement dans un sens tout en empêchant le reflux dans le sens opposé. Lorsque la direction du débit change, le disque ou la bille s"incline pour ouvrir ou fermer la vanne, permettant un contrôle efficace du débit. Ces vannes sont couramment utilisées dans les applications où la prévention du reflux est essentielle, comme dans les systèmes d"eau et d"eaux usées, les pipelines de pétrole et de gaz et les processus industriels. Ils sont disponibles dans différents matériaux, tailles et pressions nominales pour s"adapter à différentes applications.

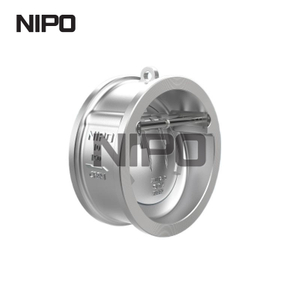

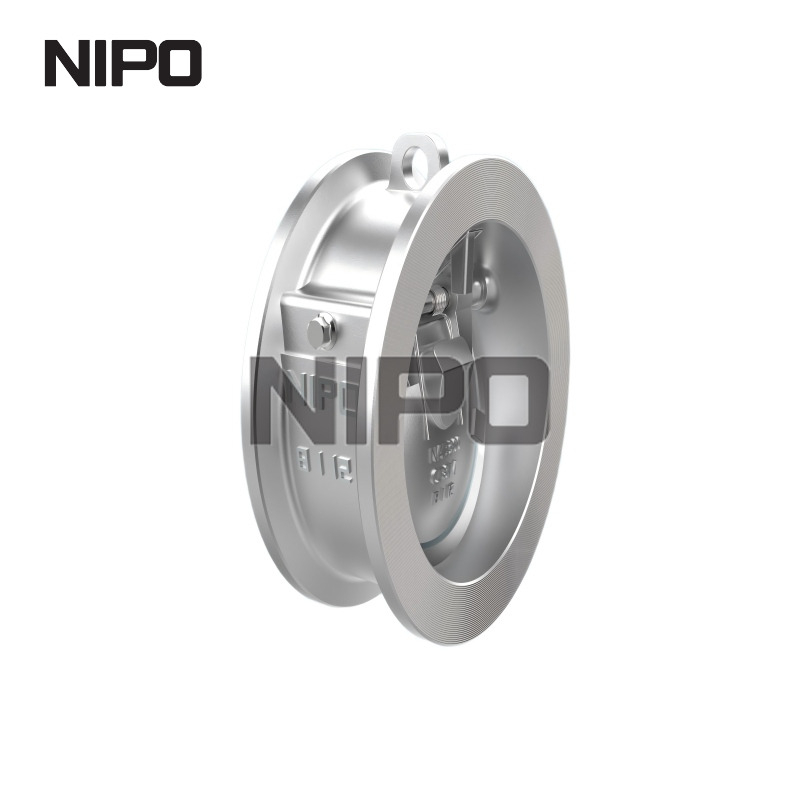

Fabriqué avec une attention méticuleuse aux détails, le clapet anti-retour à disque inclinable de type plaquette en acier inoxydable présente une finition usinée impeccable qui témoigne de son pedigree de fabrication supérieur. Passer la main le long de la face de la bride révèle une surface métallique froide et parfaitement lisse, révélatrice de l"acier inoxydable ASTM A351 CF8M de qualité supérieure utilisé dans sa construction. Le corps robuste mais profilé est forgé pour résister à des contraintes mécaniques extrêmes, garantissant un poids d"une solidité rassurante que les spécialistes de l"approvisionnement industriel reconnaissent immédiatement comme une marque de qualité sans compromis. Lorsqu"il est actionné, le disque interne se déplace avec une fluidité précise et silencieuse, sans aucun grincement ni friction, mettant en valeur les tolérances incroyablement serrées obtenues lors du processus d"usinage. Ce savoir-faire exceptionnel garantit non seulement l"excellence visuelle, mais se traduit directement par une fiabilité opérationnelle à long terme, réduisant les cycles de maintenance et protégeant les infrastructures critiques contre les milieux corrosifs les plus agressifs et les surtensions à haute pression.
Les paramètres techniques suivants décrivent les spécifications techniques exactes de notre clapet anti-retour à disque inclinable de type plaquette en acier inoxydable, garantissant une compatibilité précise avec votre infrastructure de pipeline exigeante.
Paramètre | Spécification |
|---|---|
Nom du produit | Clapet anti-retour à disque inclinable de type plaquette |
Type de vanne | Clapet anti-retour à disque inclinable |
Type de connexion | Type de plaquette |
Matériau du corps | Acier inoxydable (par exemple, ASTM A351 CF8M / 1.4408) |
Matériau du disque | Acier inoxydable |
Matériau du siège | Métal sur métal (acier inoxydable) ou résilient (EPDM/Viton) |
Gamme de tailles | 2" à 72" (DN40 à DN1500) |
Pression nominale | PN10 / PN16 / PN25 / PN40 / Classe 150 / Jusqu"à 300 PSI |
Plage de température | Jusqu"à 1 000 °F (540 °C) selon le matériau d"étanchéité |
Normes de conception | API 594, EN 558 |
Normes de test | API598 |
Applications | Systèmes d"eau et d"eaux usées, oléoducs et gazoducs, processus industriels, CVC |
Conçu pour résoudre les défis les plus persistants en matière de dynamique des fluides, ce clapet anti-retour en acier inoxydable offre des avantages transformateurs à votre flux de travail opérationnel. En se concentrant sur l"atténuation de l"usure du système et l"optimisation de l"efficacité des flux, il constitue un atout essentiel pour les gestionnaires d"installations souhaitant réduire les temps d"arrêt et améliorer la productivité globale.
Dynamique d'écoulement optimisée : la géométrie interne méticuleusement profilée réduit considérablement les turbulences, garantissant ainsi que vos systèmes de pompage fonctionnent avec une efficacité énergétique maximale sans contrainte inutile ni gaspillage d'énergie.
Intégrité structurelle exceptionnelle : forgé à partir de matériaux de première qualité, le corps de la vanne résiste à la déformation sous des fluctuations de pression extrêmes, prolongeant ainsi la durée de vie de l'ensemble de votre réseau de tuyauterie et réduisant les coûts de remplacement.
Fonctionnement silencieux : le mécanisme à charnière de précision élimine les bruits de claquement mécaniques agressifs typiques des vannes à battant standard, contribuant ainsi à un environnement de travail industriel plus sûr, plus silencieux et plus conforme.
Options d'étanchéité polyvalentes : Que votre application exige la résilience robuste du contact métal sur métal ou l'assurance de l'étanchéité aux bulles des élastomères EPDM/Viton, la configuration des sièges adaptables répond à une stricte conformité environnementale.
Architecture conviviale : conçu dans un souci d'accessibilité, le profil de plaquette simplifié permet une inspection et un entretien rapides, réduisant considérablement les coûts de main-d'œuvre lors des rotations programmées des installations.
Notre clapet anti-retour à disque inclinable de type plaquette en acier inoxydable est méticuleusement conçu dans plusieurs dimensions de performances pour offrir une fiabilité inégalée. Chaque aspect de la conception est adapté pour protéger votre infrastructure, rationaliser l"installation et garantir des opérations continues et ininterrompues dans des paysages industriels exigeants.
Anti-coup de bélier et fermeture rapide : utilisant un arbre excentrique et une conception à disque incliné, la vanne présente une course exceptionnellement courte. Lors de la décélération du fluide ou du début du flux inverse, la gravité et la contre-pression travaillent en tandem pour fermer la vanne rapidement et en douceur. Cette réponse rapide atténue considérablement l’effet destructeur des coups de bélier, protégeant les pompes coûteuses et les systèmes de tuyauterie adjacents des dommages catastrophiques causés par les impacts.
Faible chute de pression et efficacité fluide élevée : le canal d'écoulement interne simplifié garantit que le disque présente une obstruction minimale lorsqu'il est complètement ouvert. Cette approche aérodynamique produit un coefficient de débit (Cv) nettement plus élevé par rapport aux clapets anti-retour à battant traditionnels, ce qui se traduit directement par une perte de charge réduite et des économies substantielles sur les coûts énergétiques de pompage à long terme.
Structure compacte et installation facile : la connexion intelligente de type Wafer présente une dimension face à face remarquablement courte et un profil léger. Il s'intègre parfaitement dans les configurations de pipelines à espace limité, éliminant ainsi le besoin de modifications structurelles importantes. Cette nature compacte réduit considérablement la complexité de l'installation et la nécessité de supports de pipeline robustes.
Matériaux de qualité supérieure et résistance à la corrosion : entièrement fabriqués en acier inoxydable haute fidélité (tel que ASTM A351 CF8M/1.4408), le corps et le disque de la vanne présentent une résistance extraordinaire aux attaques corrosives et aux températures élevées. Il gère sans effort les fluides agressifs, notamment les produits chimiques corrosifs, le pétrole et le gaz volatils, les eaux usées à haute salinité et la vapeur à haute température.
Étanchéité et contrôle qualité supérieurs : pour répondre à diverses exigences opérationnelles, nous proposons des options d'étanchéité dure métal sur métal usinées avec précision ou d'étanchéité souple à haute résilience (EPDM/Viton). Chaque unité est soumise à des tests de pression rigoureux en stricte conformité avec les normes API 598 avant expédition, garantissant des performances fiables et sans fuite dans des scénarios de basse et de haute pression.
Adaptabilité industrielle étendue : Très sensible aux faibles vitesses d’écoulement avec une pression de craquage remarquablement faible, cette vanne est une bête de somme polyvalente. Il est largement déployé dans l'approvisionnement en eau et le drainage municipaux, les installations de traitement des eaux usées, les pipelines pétrochimiques, les circuits d'eau de refroidissement industriels et les systèmes CVC à usage intensif, répondant ainsi à divers besoins de prévention des refoulements.
Conformité aux normes internationales : conçu et fabriqué en alignement absolu avec les principales spécifications mondiales, notamment API 594, ASME B16.5 et EN 558. Cette stricte adhésion garantit une compatibilité parfaite et un accouplement sécurisé avec une vaste gamme de systèmes internationaux de brides de pipelines industriels.
La sélection du bon partenaire de fabrication est tout aussi essentielle que la sélection du bon composant. Nous comprenons l"immense pression à laquelle les équipes d"approvisionnement sont confrontées pour trouver des solutions de contrôle des fluides fiables, conformes et rentables. En vous associant à nous, vous avez accès à une chaîne d"approvisionnement transparente, à une qualité d"ingénierie sans compromis et à un système d"assistance dédié conçu pour améliorer votre réussite opérationnelle.
Traçabilité sans compromis : chaque vanne en acier inoxydable que nous produisons est accompagnée de rapports d'essais de matériaux (MTR) complets, garantissant que vous pouvez retracer les origines métallurgiques exactes de vos composants pour une tranquillité d'esprit réglementaire totale.
Installations de fabrication avancées : En utilisant un usinage CNC de pointe et des bancs d'essai automatisés, nous maintenons des tolérances incroyablement serrées, ce qui donne lieu à des produits qui fonctionnent parfaitement dès la sortie de la boîte, éliminant ainsi les ajustements coûteux sur site.
Gestion stratégique des stocks : nous maintenons des niveaux de stock robustes de tailles et de pressions critiques, permettant une expédition rapide et réduisant considérablement les délais de réalisation de vos projets d'infrastructure urgents.
Consultation technique d'experts : notre équipe d'ingénieurs chevronnés est disponible pour vous aider dans les calculs complexes de dynamique des fluides, vous aidant à sélectionner les spécifications exactes de la vanne pour éviter la cavitation, réduire l'usure et optimiser votre architecture de pipeline spécifique.
Génération de valeur à long terme : en mettant l'accent sur des matériaux de qualité supérieure et un contrôle qualité exhaustif, nos vannes réduisent considérablement votre coût total de possession grâce à des intervalles de maintenance réduits et à des durées de vie prolongées.
Pour aider vos équipes d"ingénierie et d"approvisionnement à prendre une décision éclairée, nous avons compilé des réponses détaillées aux demandes techniques les plus courantes concernant nos clapets anti-retour à disque basculant en acier inoxydable.
La conception du disque inclinable comporte un point de pivotement situé près du centre du disque, lui permettant de se fermer beaucoup plus rapidement qu"un clapet anti-retour à battant traditionnel. Cette fermeture rapide minimise la vitesse inverse du fluide avant les sièges de soupape, qui constitue le principal mécanisme permettant d"éviter les coups de bélier destructeurs dans les systèmes de pompage à grande vitesse.
Oui, le clapet anti-retour à disque inclinable de type plaquette peut être installé dans les canalisations horizontales et verticales. Cependant, pour les installations verticales, il est crucial que le flux de fluide soit orienté vers le haut. Le ressort interne et le mécanisme d"assistance par gravité sont calibrés pour garantir une fermeture rapide contre le reflux vers le bas.
Les sièges résilients (tels que l"EPDM ou le Viton) offrent une excellente fermeture étanche aux bulles et sont idéaux pour l"eau, les eaux usées et les fluides industriels généraux à des températures modérées. Les sièges métal sur métal sont conçus pour des conditions de service sévères impliquant des températures élevées (jusqu"à 1 000 °F/540 °C), des milieux abrasifs ou des produits chimiques agressifs où les élastomères se dégraderaient rapidement.
Pour garantir un ajustement parfait, vous devez confirmer la taille nominale du tuyau (NPS ou DN), la pression nominale requise (par exemple, classe 150, PN16) et la norme de bride spécifique de votre pipeline (telle que ASME B16.5 ou EN 1092-1). Nos vannes à plaquettes sont conçues pour être serrées solidement entre ces brides standard.
La dimension face à face ultra-courte de la conception de la plaquette nécessite beaucoup moins d"espace axial par rapport aux clapets anti-retour à brides. Cela permet aux ingénieurs des installations d"intégrer facilement la vanne dans des galeries de tuyauterie existantes et étroitement remplies sans avoir besoin de couper, de ressouder ou de modifier en profondeur la tuyauterie environnante, ce qui permet d"économiser une main d"œuvre et des temps d"arrêt substantiels.
