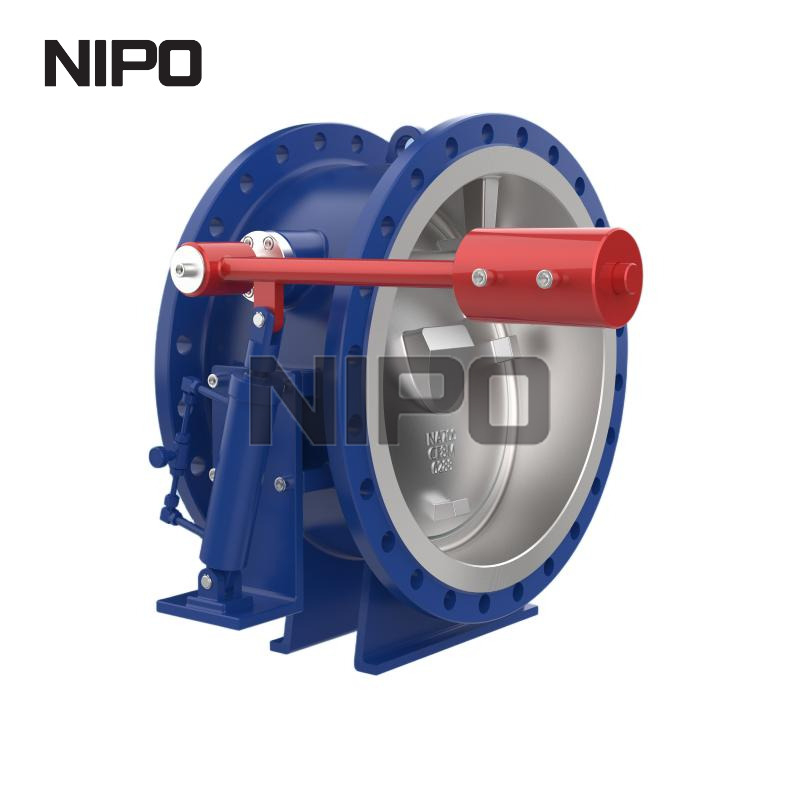

En tant que premier fabricant et fournisseur mondial de solutions avancées de contrôle des fluides, nous présentons le clapet anti-retour inclinable sans claquement (série courte). Conçue spécifiquement pour les infrastructures de tuyauterie critiques, cette vanne hautement spécialisée offre une prévention exceptionnelle du reflux tout en neutralisant entièrement les forces destructrices des coups de bélier. C"est le choix définitif pour les ingénieurs en quête de fiabilité, d"efficacité spatiale et de stabilité opérationnelle à long terme dans des environnements exigeants.
Les mécanismes avancés de disque inclinable et de bille garantissent un fonctionnement silencieux et sans claquement.
La conception ultra-compacte des séries courtes s"adapte parfaitement aux espaces d"installation très restreints.
Construction robuste adaptée aux réseaux de pipelines municipaux et industriels à forte demande.
La précision provenant directement du fabricant garantit une qualité sans compromis pour la fourniture de projets à grande échelle.
Le clapet anti-retour basculant sans claquement représente le summum de l"ingénierie de contrôle des fluides, méticuleusement conçu pour empêcher le reflux dans les infrastructures de tuyauterie complexes. Contrairement aux clapets anti-retour à battant traditionnels qui génèrent un claquement métallique lorsque la direction du flux change brusquement, cette unité avancée utilise un mécanisme à disque inclinable usiné avec précision pour gérer la dynamique des fluides avec une finesse absolue. Lorsque vous interagissez avec cette vanne, le poids robuste du corps en fonte ductile ou en acier inoxydable communique immédiatement sa durabilité de qualité industrielle, tandis que la finition lisse et impeccable du revêtement époxy intérieur offre une assurance tactile de sa résistance à la corrosion. Pendant le fonctionnement actif, le fluide glisse sur le disque hydrodynamique, ce qui entraîne une performance remarquablement silencieuse et sans vibration qui élimine entièrement les ondes de choc acoustiques sévères associées aux coups de bélier. Vous n’entendrez pas les claquements destructeurs ni ne ressentirez les violents tremblements à travers les sols en béton de votre station de pompage. Cette fermeture douce et contrôlée n’est pas simplement un raffinement acoustique ; il s"agit d"une protection mécanique essentielle qui protège les pompes centrifuges coûteuses, les instruments délicats et les vastes réseaux de canalisations contre les surpressions catastrophiques. En intégrant cette vanne magistralement conçue dans votre infrastructure, vous garantissez des transitions de débit fluides, réduisant considérablement les contraintes mécaniques et prolongeant la durée de vie opérationnelle de l"ensemble de votre système de gestion des fluides.
La sélection des bons composants de contrôle des fluides nécessite des données techniques précises pour garantir une intégration parfaite dans votre infrastructure existante. Notre clapet anti-retour basculant sans claquement est fabriqué selon des tolérances rigoureuses, répondant aux normes internationales rigoureuses en matière de sécurité et de performance. La configuration en série courte est spécifiquement optimisée pour les environnements où l"empreinte spatiale est primordiale, sans compromettre la gestion de la pression ou la capacité de débit. Vous trouverez ci-dessous la matrice complète des spécifications techniques détaillant les paramètres exacts de dimension, de matériau et de fonctionnement de cette série de vannes. Ces spécifications garantissent que chaque unité livrée correspond parfaitement aux exigences de votre projet les plus exigeants.
Nom du produit | Clapet anti-retour basculant sans claquement (série courte) |
|---|---|
Type de vanne | Clapet anti-retour à disque inclinable |
Mécanisme de base | Mécanisme à disque ou à bille basculant |
Fonction principale | Prévention du refoulement, fonctionnement sans claquement, réduction des coups de bélier |
Gamme de tailles | 2" à 60" / DN50 à DN1500 |
Pressions nominales | ANSI Classes 125, 150, 250 / API / ASME |
Matériaux du corps | Acier au carbone, Fonte ductile, Acier inoxydable, Bronze |
Matériaux du siège | Métal sur métal ou à assise résiliente (EPDM/Viton) |
Traitement de surface | Revêtement époxy intérieur |
Applications cibles | Usines de traitement de l"eau, systèmes de traitement des eaux usées, applications industrielles |
Conçu pour une fiabilité et une efficacité opérationnelle maximales, ce clapet anti-retour basculant intègre plusieurs éléments de conception avancés qui le distinguent clairement des dispositifs anti-refoulement conventionnels. L"ingénierie se concentre entièrement sur l"optimisation de la dynamique des fluides tout en minimisant l"usure mécanique, garantissant ainsi un fonctionnement continu de vos systèmes sans interventions inattendues ni temps d"arrêt coûteux.
Contours du disque hydrodynamique : le disque interne est sculpté pour minimiser la résistance à l'écoulement, maintenant une vitesse de fluide élevée sans induire de turbulences ou de cavitation dommageables.
Réponse de fermeture accélérée : le placement excentrique du pivot garantit que le disque parcourt une fraction de la distance des vannes standard, scellant ainsi le pipeline quelques millisecondes avant le début du flux inverse.
Amortissement acoustique : en éliminant le claquement mécanique, la vanne réduit considérablement les niveaux de bruit ambiant dans les stations de pompage, créant ainsi un environnement de travail plus sûr et plus conforme.
Architecture résistante à la corrosion : les revêtements époxy intérieurs robustes fournissent une barrière impénétrable contre les fluides agressifs, prolongeant ainsi le cycle de vie dans les applications d'eaux usées difficiles.
Siège sans friction : Les surfaces d'appui métalliques ou résilientes rodées avec précision garantissent un joint étanche aux chutes, empêchant la perte de fluide et maintenant l'intégrité absolue de la pression du système.
La force la plus dévastatrice dans tout réseau de canalisations de grande capacité est l’onde de choc soudaine générée par l’inversion du fluide, communément appelée coup de bélier. Ce clapet anti-retour basculant sans claquement est spécialement conçu pour neutraliser complètement cette menace. En utilisant un disque à pivotement excentrique avec une course remarquablement courte, le mécanisme répond instantanément à la décélération du débit, protégeant ainsi l"intégralité de votre investissement.
Étanchéité instantanée : le disque de la vanne atteint la position fermée avant que le fluide ne puisse inverser son élan, coupant ainsi l'onde de choc destructrice à sa source même.
Protection des pompes : l'élimination des pics de pression protège les pompes centrifuges et volumétriques coûteuses contre les carters fissurés, les joints soufflés et les roues brisées.
Éradication des vibrations : la transition en douceur empêche les secousses violentes des tuyaux qui peuvent desserrer les raccords à bride, endommager les joints et compromettre les supports structurels.
Fonctionnement silencieux : L'absence totale de claquement métal sur métal crée un profil opérationnel silencieux, essentiel pour les installations situées à proximité de zones résidentielles ou sensibles au bruit.
La consommation d’énergie est une préoccupation majeure pour toute opération de manipulation de fluides à grande échelle. Le pompage de fluides à travers des vannes restrictives se traduit directement par des coûts d"électricité plus élevés et une efficacité réduite du système. Cette vanne présente un profil interne aérodynamiquement optimisé qui présente une obstruction minimale du chemin d"écoulement lorsqu"elle est complètement ouverte, ce qui se traduit par une valeur Cv (coefficient de débit) exceptionnellement élevée.
Voie fluide simplifiée : la géométrie interne guide l'eau en douceur autour du disque, éliminant pratiquement les tourbillons qui sapent l'énergie et les turbulences d'écoulement.
Coûts de pompage réduits : la chute de pression ultra-faible signifie que vos pompes n'ont pas à travailler aussi dur pour maintenir la pression du système, ce qui génère des économies d'énergie substantielles à long terme.
Performance dynamique stable : même dans des conditions de débit fluctuantes ou pulsées, le disque reste parfaitement stable sans flottement, évitant ainsi une usure prématurée des axes de pivotement.
Débit maximal : La zone transversale dégagée garantit que vos pipelines fonctionnent à leur capacité maximale conçue sans goulot d'étranglement au niveau de la station de clapet anti-retour.
Les environnements industriels sont impitoyables, exposant les équipements à des particules abrasives, des produits chimiques corrosifs et à des contraintes mécaniques extrêmes. Pour lutter contre ces éléments agressifs, ce clapet anti-retour basculant est construit à partir d"une sélection de matériaux de première qualité. La solidité tactile du moulage à paroi épaisse reflète une approche sans compromis en matière de longévité de fabrication et d"intégrité structurelle.
Corps moulés polyvalents : disponibles en acier au carbone robuste, en fonte ductile pour une résistance à la traction supérieure, ou en acier inoxydable et bronze de haute qualité pour une résistance ultime à la corrosion.
Options de sièges avancées : choisissez entre des sièges métal sur métal usinés avec précision pour les applications à haute température ou des joints EPDM/Viton résilients pour des performances absolues sans fuite.
Armure de protection époxy : un épais revêtement intérieur époxy lié par fusion, appliqué en usine, protège le métal de base de l'oxydation, des attaques chimiques et de l'usure abrasive.
Mécanismes de pivotement résistants à l'usure : les axes de charnière et les bagues sont fabriqués à partir d'alliages trempés, garantissant une articulation fluide sur des centaines de milliers de cycles sans grippage ni grippage.
Les projets d"ingénierie modernes sont souvent confrontés à de sévères contraintes spatiales, exigeant que les composants hautes performances s"intègrent dans des salles mécaniques de plus en plus étroites, des chambres fortes souterraines ou des installations rénovées. La désignation « Série courte » de ce clapet anti-retour basculant répond directement à ce défi. Sa dimension face à face hautement compressée offre une solution puissante et peu encombrante pour les configurations de tuyauterie complexes.
Encombrement minimisé : la distance bride à bride ultra-courte permet une installation dans des espaces confinés où les clapets anti-retour à battant standard ne peuvent tout simplement pas s'adapter physiquement.
Charge structurelle réduite : La conception compacte réduit considérablement le poids total de la vanne, réduisant ainsi la contrainte sur les supports de tuyaux et simplifiant les exigences d'ingénierie structurelle.
Installation simplifiée : un poids plus léger et des dimensions plus petites signifient un montage plus facile, un alignement plus rapide et des heures de travail considérablement réduites pendant la phase d'installation.
Prêt à être modernisé : le profil court en fait une mise à niveau idéale pour les installations plus anciennes, permettant aux ingénieurs de remplacer des vannes obsolètes et encombrantes sans avoir besoin de reconfigurer la tuyauterie existante.
La conformité et la sécurité ne sont pas négociables dans les infrastructures municipales et industrielles. Cette série de vannes est méticuleusement conçue, testée et certifiée pour répondre aux normes industrielles mondiales les plus strictes. De la fonderie à l"assemblage final, chaque unité est soumise à des protocoles d"assurance qualité rigoureux pour garantir des performances impeccables et fiables sur le terrain.
Matrice de dimensionnement large : disponible dans une gamme étendue allant de 2 pouces à 60 pouces (DN50 à DN1500), s'adaptant à tout, des conduites auxiliaires aux aqueducs artériels principaux.
Capacités haute pression : conçu pour résister à des pressions sévères du système, entièrement conforme aux classes ANSI 125, 150 et 250, ainsi qu'aux spécifications API et ASME.
Contrôle de qualité rigoureux : chaque vanne individuelle est soumise à des tests hydrostatiques à haute pression sur la coque et le siège pour vérifier l'intégrité structurelle et les performances d'étanchéité avant expédition.
Traçabilité des matériaux : une documentation complète et des rapports d'essais de matériaux sont disponibles, garantissant une transparence et une conformité totales pour vos dossiers d'approvisionnement en ingénierie.
La polyvalence et la fiabilité exceptionnelles du clapet anti-retour basculant sans claquement en font un composant essentiel dans une multitude de secteurs exigeants. Sa capacité éprouvée à gérer divers fluides tout en assurant une prévention anti-refoulement sécurisée a consolidé sa réputation de solution incontournable pour les projets d’infrastructures critiques dans le monde entier.
Traitement des eaux municipales : Absolument essentiel pour protéger les stations de pompage à grande hauteur et les vastes réseaux de distribution contre les surpressions dévastatrices.
Gestion des eaux usées : la construction robuste et les options de sièges résilients traitent les eaux usées brutes et les effluents abrasifs avec une fiabilité exceptionnelle et durable.
Circuits d'eau de refroidissement : parfaits pour les tours de refroidissement industrielles et les boucles d'échangeurs de chaleur où un flux continu et sans entrave est essentiel pour la gestion thermique.
Traitement industriel : hautement adaptable à diverses applications industrielles nécessitant une prévention stricte du reflux sans risque de claquement mécanique ou de vibration du pipeline.
Les temps d’arrêt du système sont l’ennemi de la rentabilité opérationnelle. Par conséquent, cette vanne est conçue selon une philosophie « à installer et à oublier », nécessitant un entretien minimal tout au long de sa longue durée de vie. Lorsque des profils opérationnels spécialisés sont requis, la plateforme de vannes propose une suite d"accessoires personnalisables pour correspondre précisément aux caractéristiques hydrauliques uniques de votre système.
Pièces internes sans entretien : les bagues autolubrifiantes et la conception robuste du pivot éliminent le besoin d'une lubrification interne de routine ou de réglages mécaniques complexes.
Dashpots hydrauliques : pour les applications extrêmes, des vérins amortisseurs externes en option peuvent être installés pour contrôler davantage la vitesse de fermeture et garantir absolument l'absence de coup de bélier.
Indicateurs visuels de position : des leviers et indicateurs externes en option fournissent aux opérateurs une confirmation visuelle immédiate et claire de l'état ouvert ou fermé de la vanne.
Durée de vie prolongée : en minimisant l'usure interne et en éliminant les forces de claquement, la vanne réduit considérablement la fréquence des cycles de remplacement et les coûts de maintenance associés.
L"approvisionnement en composants d"infrastructure critiques nécessite un partenaire qui comprend l"équilibre complexe entre la précision de l"ingénierie, la fiabilité de la chaîne d"approvisionnement et la valeur à long terme. En tant que fabricant dédié et fournisseur mondial, nous contrôlons tous les aspects du processus de production, depuis les tests métallurgiques des matières premières jusqu"à l"étalonnage hydraulique final. Notre engagement s"étend bien au-delà de la livraison d"un produit ; nous fournissons des solutions complètes de contrôle des fluides conçues pour optimiser votre efficacité opérationnelle.
Avantage direct du fabricant : en éliminant les intermédiaires, nous proposons des structures de prix hautement compétitives optimisées pour les achats en volume et la fourniture de projets à grande échelle.
Contrôle de qualité sans compromis : nos installations de test de pointe garantissent que chaque vanne dépasse les normes internationales de sécurité et de performance avant de quitter notre usine.
Expertise technique approfondie : notre équipe d'ingénierie interne fournit une assistance dédiée, aidant aux calculs hydrauliques complexes, au dimensionnement et à la sélection de matériaux personnalisés.
Réseau logistique mondial : nous possédons la solide capacité de répondre à des commandes de projets massives avec un calendrier précis, garantissant ainsi que vos délais de construction sont strictement respectés.
Pour aider vos équipes d"ingénierie et d"approvisionnement à prendre une décision éclairée, nous avons compilé des réponses détaillées aux demandes techniques les plus courantes concernant nos clapets anti-retour basculants de série courte.
La série courte présente une dimension face à face considérablement réduite par rapport aux modèles standard. Cette architecture compacte est spécialement conçue pour s"adapter à des contraintes spatiales strictes, réduisant ainsi le poids total et minimisant le support structurel requis, sans sacrifier la capacité de débit ou les pressions nominales.
La vanne utilise un point de pivotement décentré et un disque hautement équilibré. À mesure que le débit vers l’avant diminue, le disque commence à se fermer dynamiquement. Étant donné que la distance de course est extrêmement courte, la vanne se ferme entièrement juste avant que le fluide puisse inverser sa direction, empêchant ainsi la collision soudaine de l"eau qui provoque l"onde de choc connue sous le nom de coup de bélier.
Oui. Lorsqu"elle est configurée avec un corps en fonte ductile, un revêtement intérieur époxy robuste et un siège EPDM résilient, la vanne est très résistante à la nature abrasive et corrosive des eaux usées brutes. La géométrie interne simplifiée empêche également l’accumulation de matériaux filandreux et de débris.
Non, les amortisseurs externes (dashpots) ne sont pas strictement nécessaires pour les applications standard, car la conception inhérente du disque inclinable offre d"excellentes caractéristiques anti-claquement. Cependant, pour les systèmes très critiques avec des différences de pression extrêmes ou des têtes de pompe massives, des dashpots personnalisés peuvent être ajoutés pour fournir une couche supplémentaire de décélération contrôlée.
Le mécanisme de pivotement interne est conçu pour ne nécessiter pratiquement aucun entretien. Il utilise des broches en alliage de haute qualité et résistantes à l"usure et des bagues autolubrifiantes qui prospèrent dans les environnements de fonctionnement continu. Les inspections externes de routine sont généralement suffisantes, réduisant considérablement les frais généraux de maintenance continue de votre installation.
