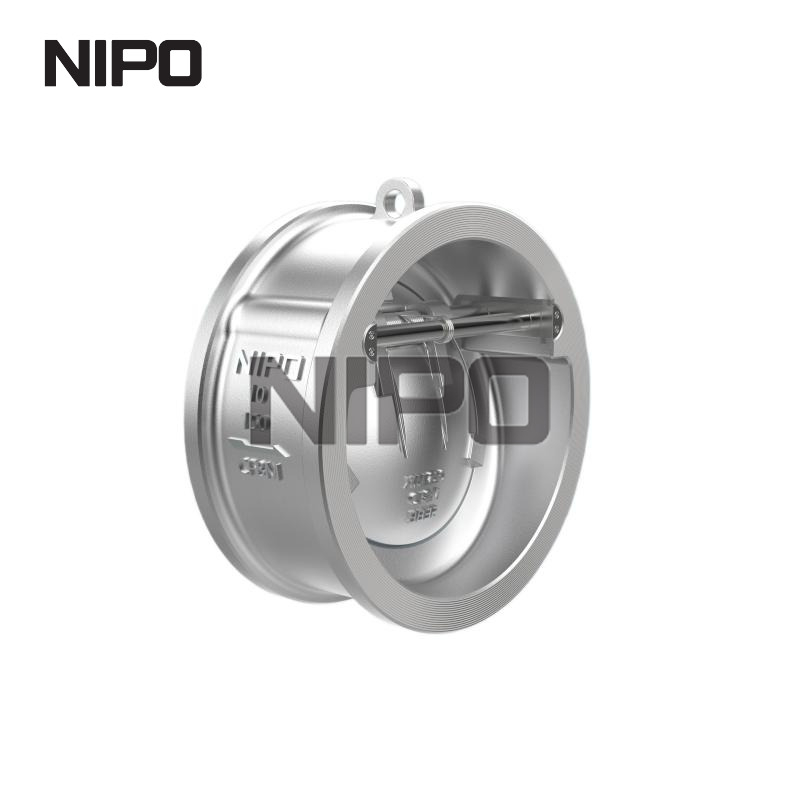

Clapet anti-retour à disque inclinable de style plaquette, conception sans retenue

Présentation du produit

En tant que fabricant leader et fournisseur de confiance de solutions de contrôle de débit industriel, nous présentons le clapet anti-retour à disque inclinable de style plaquette doté d"une conception sans retenue de pointe. Conçue pour les infrastructures critiques et les réseaux de canalisations exigeants, cette vanne offre une prévention sans compromis du reflux tout en optimisant l"espace d"installation. En s"approvisionnant directement auprès d"un fabricant spécialisé, les exploitants d"installations ont accès à une ingénierie de qualité supérieure qui donne la priorité à la sécurité, à la longévité et à l"efficacité opérationnelle.

• Encombrement compact de type plaquette pour une intégration rationalisée des pipelines.

• Corps innovant sans retenue éliminant les chemins de fuite externes.

• Mécanisme de disque inclinable rapide et sans claquement pour éviter les chocs du système.

• Vaste sélection de matériaux adaptée aux fluides très agressifs.

Description du produit

Un clapet anti-retour à disque inclinable est un type de clapet anti-retour hautement conçu qui utilise un disque articulé méticuleusement équilibré pour permettre l"écoulement du fluide dans une direction tout en empêchant instantanément le reflux dans la direction opposée. Lorsque la dynamique des fluides change, le disque usiné avec précision s"incline doucement pour fermer la vanne. Cette action s"accompagne d"un engagement métallique subtil et rassurant qui signifie une étanchéité absolue, permettant un contrôle efficace et rapide du débit sans le choc destructeur d"un coup de bélier. Le toucher froid et robuste du corps robuste en acier moulé ou en acier inoxydable reflète son savoir-faire de qualité industrielle, spécialement forgé pour résister aux pressions immenses des pipelines et aux conditions environnementales difficiles.

Ces vannes sont couramment utilisées dans les applications où la prévention du reflux est absolument essentielle. Vous les trouverez en train de protéger silencieusement les systèmes municipaux d’eau et d’égouts, les oléoducs et gazoducs à haute pression et les processus industriels chimiques agressifs. L"extérieur lisse et impeccable de l"architecture sans retenue semble non seulement rationalisé, mais élimine physiquement les points de fuite potentiels, offrant ainsi aux gestionnaires d"installations une profonde tranquillité d"esprit. Ils sont disponibles dans divers matériaux haut de gamme, des tailles précises et des pressions nominales robustes pour s"adapter parfaitement à différentes applications exigeantes, garantissant que chaque goutte de fluide est dirigée exactement là où elle doit aller.

Spécifications du produit

Principales caractéristiques et points forts

La mise à niveau de votre infrastructure de pipelines nécessite des composants qui apportent des améliorations mesurables en matière de sécurité et d"efficacité. Notre clapet anti-retour à disque inclinable de type plaquette est méticuleusement conçu pour résoudre les goulots d"étranglement courants en matière de contrôle des fluides, offrant un mélange homogène de durabilité mécanique et d"excellence hydrodynamique. En intégrant cette vanne dans vos systèmes, vous réduisez activement les temps d"arrêt pour maintenance et protégez les équipements en aval contre les pannes catastrophiques.

• Architecture peu encombrante : le profil de plaquette ultra-compact réduit considérablement la dimension face à face, économisant ainsi un espace d'installation précieux et minimisant le besoin de modifications importantes de la tuyauterie.

• Réduction du poids : par rapport aux clapets anti-retour à battants à brides traditionnels, cette conception réduit considérablement le poids total, réduisant ainsi les contraintes structurelles sur les supports de pipeline et réduisant les coûts de transport.

• Mécanique à réponse rapide : le siège incliné avec précision et le centre de gravité optimisé permettent au disque de réagir aux inversions de débit en fractions de seconde.

• Facile à entretenir : conçu avec moins de pièces mobiles et des matériaux résistants à l'usure de qualité supérieure, garantissant que les composants internes restent fonctionnels pendant des millions de cycles sans nécessiter de lubrification ou d'ajustement constant.

• Orientation polyvalente : Capable d'être installé dans des pipelines horizontaux et verticaux (écoulement vers le haut), offrant une flexibilité ultime pour les configurations techniques complexes.

Dimensions avancées d’ingénierie et de performance

Conception structurelle et sécurité (conception sans dispositif de retenue)

Lorsqu"il s"agit de systèmes à haute pression ou de fluides toxiques, les fuites externes constituent une préoccupation majeure pour les ingénieurs d"approvisionnement et les responsables de la sécurité des installations. Nous résolvons ce problème directement grâce à notre conception avancée sans dispositif de retenue. En éliminant complètement la pénétration de l"axe de charnière à travers le corps du robinet, nous avons éradiqué la source d"émissions fugitives la plus courante trouvée dans les clapets anti-retour standards.

• Zéro émission fugitive : une coque solide et non percée garantit que les fluides dangereux ou précieux restent strictement confinés dans le pipeline.

• Intégrité anti-explosion : le mécanisme de charnière interne est intrinsèquement résistant à l'explosion, protégeant ainsi le personnel et l'environnement lors de pics de pression inattendus.

• Conformité environnementale : dépasse les réglementations environnementales strictes, ce qui en fait le choix idéal pour le traitement chimique et les applications pétrolières et gazières volatiles.

Contrôle des fluides et anti-coup de bélier

La force destructrice des coups de bélier peut rompre les canalisations, détruire des pompes coûteuses et provoquer des pannes catastrophiques du système. Notre mécanisme de disque inclinable est spécialement conçu pour neutraliser cette menace. Le disque pivote sur une charnière décalée, ce qui signifie une distance de déplacement plus courte entre complètement ouvert et complètement fermé.

• Fonctionnement sans claquement : aidé par un ressort Inconel X-750 haute performance, le disque se ferme silencieusement avant que le flux inverse puisse atteindre la vitesse maximale.

• Absorption de l'énergie cinétique : la géométrie spécialisée absorbe le choc cinétique des fluides inverseurs, protégeant ainsi l'ensemble de votre infrastructure.

• Confort acoustique : élimine les bruits métalliques bruyants et discordants associés aux clapets anti-retour à battant traditionnels, contribuant ainsi à un environnement de travail industriel plus sûr et plus silencieux.

Efficacité des fluides et coûts d"exploitation

Pour les projets d’ingénierie à grande échelle et les installations opérationnelles continues, la consommation d’énergie constitue un poste important. Chaque chute de pression dans une vanne oblige les pompes à travailler plus fort, consommant ainsi plus d"électricité. Notre vanne à disque inclinable de type plaquette présente un profil interne aux contours aérodynamiques.

• Faible perte de charge : le disque profilé et le chemin d'écoulement présentent une résistance minimale au fluide, maintenant une pression de conduite optimale.

• Économies d'énergie : une résistance à l'écoulement réduite se traduit directement par une consommation d'énergie inférieure pour vos stations de pompage pendant la durée de vie de l'installation.

• Rentabilité des matériaux : la conception de la plaquette sans bride nécessite moins de boulons, d'écrous et de joints lors de l'installation, ce qui réduit les coûts d'approvisionnement initiaux et de construction.

Performance d"étanchéité et durée de vie

La qualité d’un clapet anti-retour dépend de son étanchéité. Nous utilisons une conception de siège conique très précise qui exploite la pression de la ligne pour forcer le disque fermement contre le siège. Que vous ayez besoin d"un siège métal sur métal pour les produits abrasifs ou d"un siège souple pour une fermeture absolument étanche aux bulles, les performances restent impeccables.

• Garantie zéro fuite : le rodage précis des surfaces d'assise assure une barrière étanche et impénétrable contre le reflux.

• Manchons anti-grippage : les pièces de guidage internes sont équipées de manchons SS316 ou 12Cr18Ni9 de qualité supérieure, réduisant considérablement la friction mécanique.

• Durée de vie prolongée : La réduction de l'usure mécanique signifie que la vanne maintient son intégrité d'étanchéité au cours d'innombrables cycles d'ouverture-fermeture, minimisant ainsi les arrêts coûteux du système.

Polyvalence des matériaux et conditions extrêmes

Les processus industriels fonctionnent rarement dans des conditions douces. Des profondeurs glaciales du traitement cryogénique du gaz naturel liquéfié (GNL) à la chaleur torride des conduites de vapeur surchauffée, les matériaux doivent fonctionner sans compromis. En tant que fabricant dédié, nous disposons d’une chaîne d’approvisionnement robuste capable de fournir la composition métallurgique exacte qu’exige votre projet.

• Préparation cryogénique : les aciers au carbone à basse température (LCB, LCC) maintiennent la ductilité structurelle jusqu'à -196 ℃, empêchant ainsi les fractures fragiles.

• Endurance à haute température : les aciers inoxydables de qualité supérieure (CF8M) et les alliages spécialisés garantissent la stabilité dimensionnelle et la résistance à la corrosion à des températures allant jusqu'à 550 ℃.

• Immunité à la corrosion : les options pour les environnements acides ou alcalins très agressifs garantissent que les mécanismes internes ne se dégradent pas avec le temps.

Normes internationales et contrôle qualité

La confiance se construit sur la vérification. Pour les sociétés d’ingénierie multinationales et les équipes d’approvisionnement mondiales, le respect des normes internationales reconnues n’est pas négociable. Chaque vanne qui quitte notre usine de fabrication témoigne d’une assurance qualité rigoureuse et de tolérances d’ingénierie précises.

• Conformité de conception : strictement fabriqué conformément aux normes API 594 et ASME B16.34, garantissant une précision dimensionnelle parfaite et une intégrité structurelle.

• Interchangeabilité mondiale : les dimensions face à face standardisées signifient que nos vannes peuvent remplacer de manière transparente l'infrastructure existante sans modification des canalisations.

• Tests sans faille : 100 % testés hydrostatiquement et pneumatiquement selon les normes API 598 avant expédition, garantissant une fiabilité prête à l'emploi.

Pourquoi nous choisir

La sélection du bon partenaire de fabrication est tout aussi essentielle que la sélection de la bonne vanne. Lorsque vous vous procurez vos composants de contrôle de débit directement auprès de nous, vous établissez un partenariat avec une installation qui comprend les enjeux élevés de la gestion des fluides industriels. Nous comblons le fossé entre l’ingénierie haut de gamme et l’approvisionnement rentable.

• Avantage direct du fabricant : contournez les intermédiaires pour obtenir des prix très compétitifs pour l'approvisionnement de projets à grande échelle sans sacrifier la qualité.

• Capacités d'ingénierie personnalisées : Notre équipe technique interne peut adapter les dimensions, les matériaux et les tensions des ressorts des vannes pour répondre aux spécifications uniques du projet.

• Traçabilité rigoureuse : chaque vanne est fournie avec des rapports de test de matériaux (MTR) complets et des documents de certification, garantissant une conformité totale pour les audits de votre projet.

• Logistique mondiale fiable : nous avons fait nos preuves en matière d'emballage et de livraison de vannes industrielles lourdes en toute sécurité et dans les délais sur les sites de projets du monde entier.

Foire aux questions (FAQ)

Qu"est-ce qui rend une conception sans retenue supérieure aux clapets anti-retour standards ?

Une conception sans retenue élimine le besoin d"axes de charnière pour pénétrer dans la paroi extérieure du corps de la vanne. Dans les vannes standards, ces points de pénétration sont obturés par des bouchons ou des joints, qui peuvent se dégrader avec le temps et provoquer des fuites dangereuses (émissions fugitives). En supprimant entièrement ces trous, une vanne sans retenue fournit une limite de pression solide et ininterrompue, améliorant considérablement la sécurité dans les applications à haute pression ou toxiques.

Comment le mécanisme du disque basculant empêche-t-il les coups de bélier ?

Un coup de bélier se produit lorsqu"un fluide inverse brusquement sa direction et ferme une vanne, créant une onde de pression massive. Le disque inclinable comporte un point de pivotement situé légèrement au-dessus du centre de la valve. Combinée à un ressort Inconel réactif, cette géométrie permet au disque de parcourir une très courte distance et de se fermer en douceur juste avant que le flux inverse n"atteigne sa vitesse maximale, absorbant ainsi le choc et empêchant l"effet marteau.

Cette vanne de type plaquette peut-elle être installée dans des canalisations verticales ?

Oui, notre clapet anti-retour à disque inclinable de type plaquette est très polyvalent. Il fonctionne exceptionnellement bien dans les canalisations horizontales et peut également être installé dans les canalisations verticales à condition que le débit normal du fluide se déplace vers le haut. Le ressort interne garantit que le disque se ferme en toute sécurité quelle que soit l"orientation gravitationnelle.

Quel est l"avantage d"utiliser un ressort Inconel X-750 ?

Les ressorts en acier inoxydable standard peuvent perdre leur tension ou succomber à la corrosion lorsqu"ils sont exposés à une chaleur extrême ou à des produits chimiques hautement corrosifs. L"Inconel X-750 est un alliage nickel-chrome haute performance spécialement choisi pour son incroyable résistance à la relaxation à haute température (jusqu"à 550 ℃) et son immunité aux attaques chimiques sévères, garantissant que les caractéristiques anti-claquement de la vanne restent fiables pendant des décennies.

Comment puis-je déterminer le matériau approprié pour mon application spécifique ?

Le choix du matériau dépend fortement du fluide, de la température de fonctionnement et de la pression. Pour l’eau standard et les produits chimiques doux, l’acier au carbone (WCB) est très durable et rentable. Pour les applications cryogéniques comme le GNL, l"acier à basse température (LCB/LCC) est nécessaire pour éviter la fragilité. Pour les fluides hautement corrosifs ou les températures extrêmement élevées, l"acier inoxydable (CF8/CF8M) est le choix optimal. Notre équipe d"ingénierie technique est toujours disponible pour vous aider à faire correspondre les exigences métallurgiques exactes aux paramètres de votre système.
