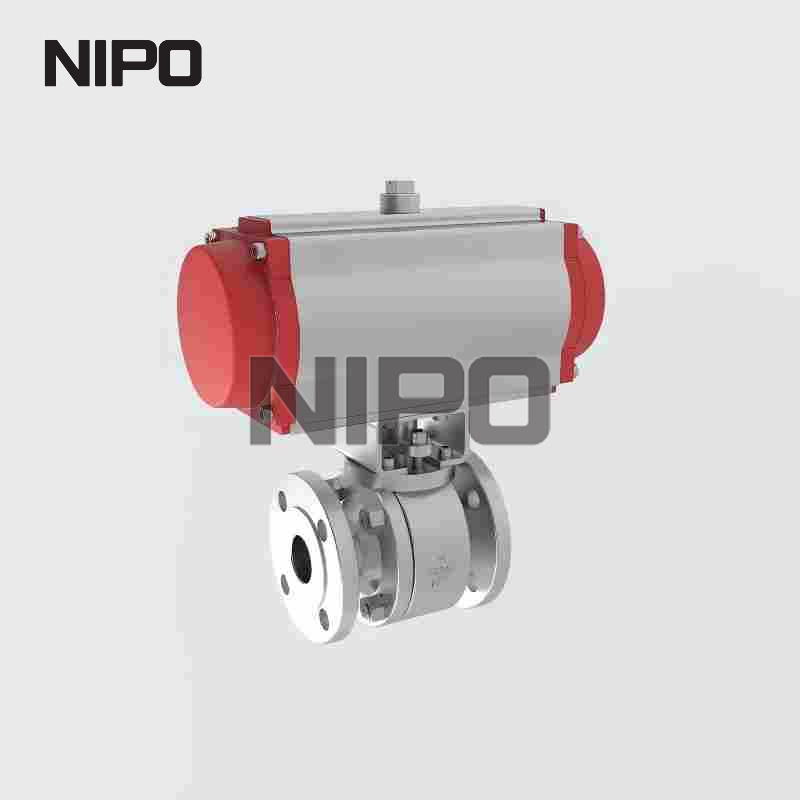

Robinet à boisseau sphérique flottant à actionnement pneumatique à bride Q641Y, à siège métallique

Présentation du produit

Description du produit

Nom du produit : robinet à tournant sphérique Q641Y.

Numéro de modèle : Q641Y-16PL DN40

Catégorie de matériau : acier inoxydable à faible teneur en carbone

Qualité du matériau : F304L

Pression nominale : PN16

Taille nominale : DN40

Méthode d"actionnement : pneumatique

Connexion d"extrémité : à bride

Spécification de connexion : Face surélevée (RF)

Conception et fonctionnement

L"actionneur pneumatique permet une ouverture et une fermeture quart de tour à distance, tandis que le chemin d"écoulement direct à passage intégral est destiné à réduire la restriction en position ouverte. Le type d"actionneur, le couple de sortie, la pression d"air, le temps de cycle, les accessoires et la position de défaillance sont des sélections de projet et ne sont pas définis uniquement par le modèle de vanne.

Limites des médias et des services

Le registre de stock répertorie l"eau, la vapeur et l"huile et une température de fonctionnement maximale de 300 °C. Confirmez le matériau de retenue de pression F304L, la surface d"étanchéité en carbure cémenté, la garniture de tige et les matériaux de joint de corps pour le fluide, la température, la pression et la fréquence de fonctionnement réels.

Normes et vérification de projet

La source identifie le système de normes nationales chinoises mais ne mentionne pas tous les codes régissant. Confirmez les normes de conception, de bride, de face-à-face et de test, ainsi que le dimensionnement de l"actionneur, les critères de fuite, les certificats de matériaux et les exigences d"interface de contrôle avant de commander.

De construction

1. Structure à bille flottante avec siège métal sur métal à surface dure Stellite. La bille flotte axialement. La pression du processus pousse la bille contre le siège métallique en aval pour réaliser l'étanchéité. La surface d'étanchéité du siège et de la bille est recouverte d'un alliage Stellite pour une étanchéité métallique de haute dureté.

2. Connexion d'extrémité RF à bride Extrémités de bride à face surélevée, résistance de connexion élevée, facile à installer, à démonter et à entretenir sur le terrain.

3. Actionneur pneumatique quart de tour Équipé d'un actionneur rotatif pneumatique (double effet / simple effet à rappel par ressort en option). Action marche-arrêt quart de tour à 90 degrés, ouverture et fermeture rapides. Peut correspondre à une électrovanne, un interrupteur de fin de course, un positionneur pour le contrôle du signal à distance.

4. Conception de la tige anti-éjection La tige anti-éjection empêche l'éjection de la tige sous la pression de la cavité interne. Un dispositif antistatique est disponible pour libérer l'électricité statique générée entre le ballon et le siège.

5. Paire d'étanchéité métallique résistante aux hautes températures L'ensemble de siège métal sur métal tolère des températures de travail élevées, pas facile à vieillir ou à déformer contrairement aux sièges souples en PTFE. Les alésages à orifice complet et à orifice réduit sont facultatifs.

6. Fonction de décompression de la cavité du corps Lorsque le fluide emprisonné à l'intérieur de la cavité se dilate thermiquement et que la pression augmente, l'excès de pression peut être évacué vers le côté du pipeline pour protéger les composants de la vanne.

Avantages

• Conception à siège rigide Stellite métal sur métal, adaptée aux supports à haute température, à haute viscosité, granulaires et légèrement abrasifs où le siège souple ne peut pas fonctionner.

• La structure à bille flottante offre des performances d"arrêt bidirectionnelles fiables.

• L"actionneur pneumatique quart de tour permet un contrôle marche-arrêt automatique à distance rapide ; La version à ressort de rappel garantit une position de sécurité en cas de perte d"air.

• La surface d"étanchéité à face dure présente une excellente résistance à l"usure, des propriétés anti-éraflures et une longue durée de vie.

• La connexion à bride assure une connexion stable du pipeline, pratique pour l"inspection et le remplacement.

• Large plage de températures de fonctionnement, résistance à la température bien plus élevée que les robinets à tournant sphérique à siège souple en PTFE.

• Peut être assemblé avec une électrovanne, un interrupteur de fin de course et un positionneur pour s"intégrer dans un système de contrôle industriel automatique.

Normes et application typique

Conformité : API 6D, ASME B16.34, ASME B16.5, API 598.

Utilisé pour l"huile à haute température, l"huile thermoconductrice, la vapeur, le gaz de cokerie, les milieux contenant des particules dans l"industrie pétrochimique, métallurgique et thermique.
