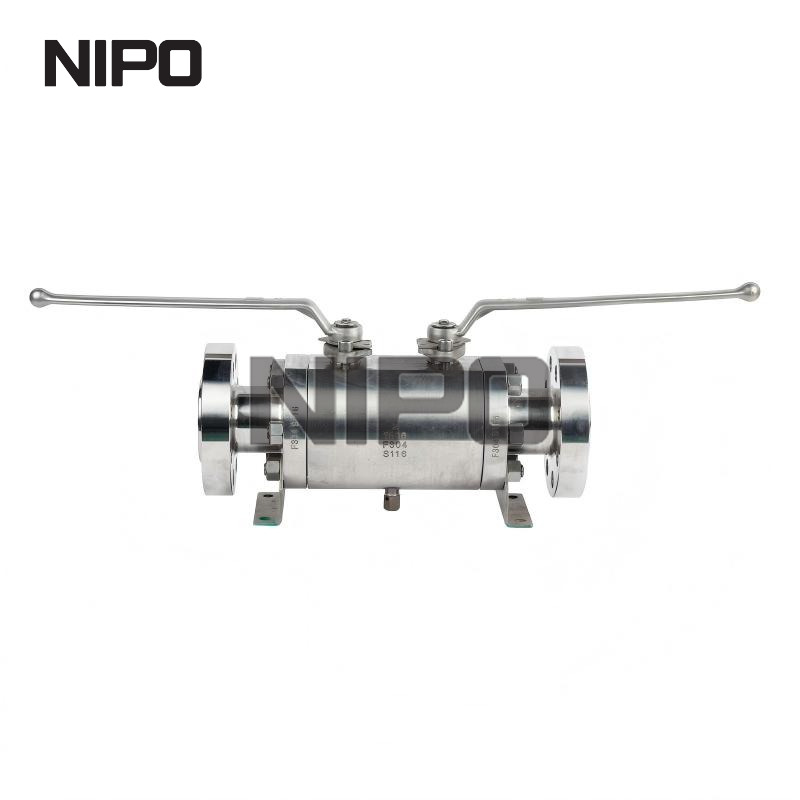

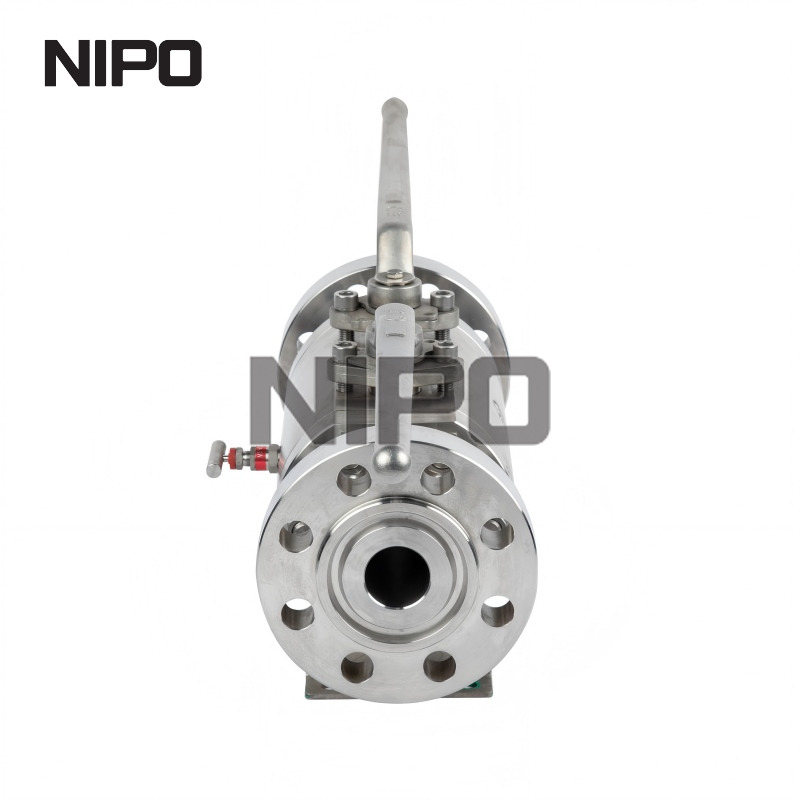

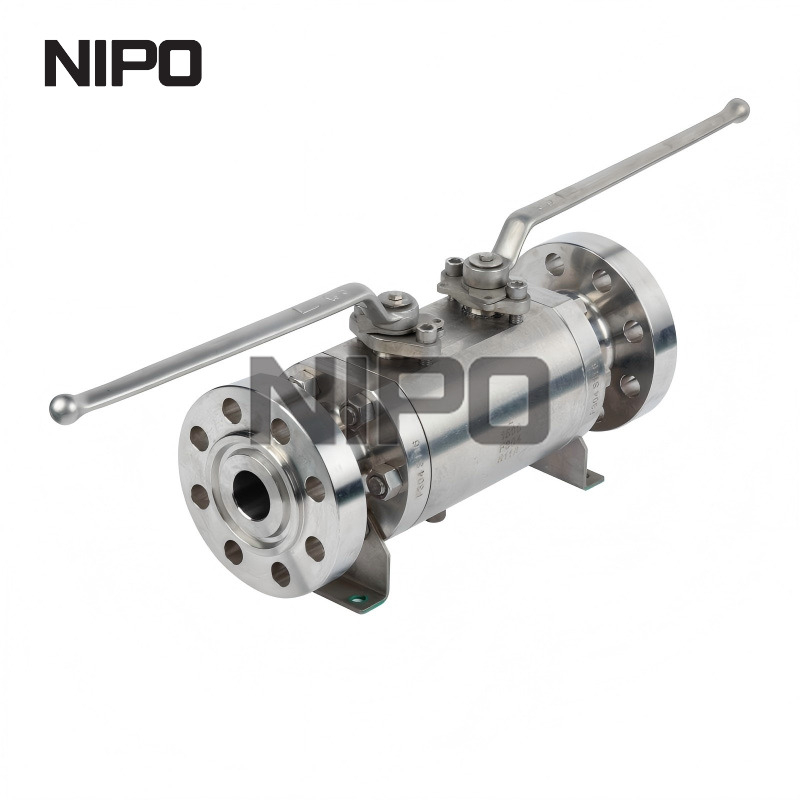

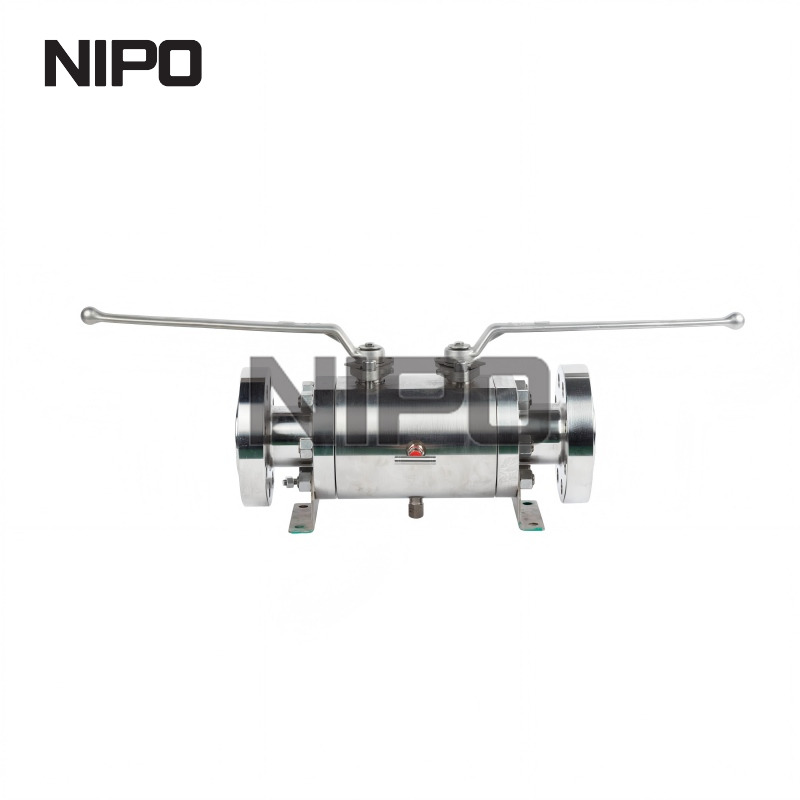

Robinet à bille double avec double boulon et purge

Présentation du produit

Le robinet à tournant sphérique à double bille et à double coupure est une vanne spéciale de haute sécurité dotée d"une structure innovante en série à double bille. Grâce à deux unités d"étanchéité sphériques indépendantes et à un système de décharge de cavité dédié, une double isolation des fluides en amont et en aval est obtenue et la pression à l"intérieur des deux cavités scellées est évacuée en toute sécurité. Ce produit adhère strictement à la norme API 6D et constitue la solution de sécurité ultime pour les points d"isolement critiques dans les industries pétrolière, gazière et chimique.

Description du produit

Caractéristiques du produit

1. Garantie de sécurité à double isolation

Système d"étanchéité indépendant : deux sphères fonctionnent indépendamment, chacune formant une barrière d"étanchéité complète

Garantie zéro fuite : l"étanchéité ANSI B16.104 Classe V est réalisée simultanément en amont et en aval

Conception à sécurité intégrée : la défaillance d’un seul joint n’affecte pas les performances d’étanchéité de l’autre côté

2. Gestion de la sécurité de la pression dans la cavité

Système de décharge spécialisé : équipé d"interfaces de soupape de décharge standard, il prend en charge la décharge de pression, la détection et l"échantillonnage

Indication visuelle de la pression : un manomètre en option peut être équipé pour surveiller l"état de la cavité en temps réel

Décharge de sécurité automatique : lorsque la cavité est en surpression, elle peut être automatiquement déchargée via la soupape de sécurité.

3. Conception de maintenance modulaire

Unité de maintenance indépendante : chaque unité sphérique peut être démontée indépendamment pour la maintenance

Capacité de maintenance en ligne : prend en charge le remplacement en ligne des unités de scellage individuelles

Structure de démontage et d"assemblage rapide : la conception spéciale du luminaire réduit le temps de maintenance de 50 %

4. Configuration hautes performances

Fonctionnement à faible couple : la conception optimisée du canal d"écoulement réduit le couple de fonctionnement de 30 %

Conception antistatique : les doubles sphères conduisent en permanence l"électricité statique

Tige de valve anti-coup : les tiges de valve supérieure et inférieure adoptent une structure anti-coup

Paramètres de base

Pression nominale : Classe 150-900 (PN16-PN150)

Plage de température : -46℃ à +538℃

Méthode de connexion : bride RF/connexion à anneau RTJ/extrémité soudée bout à bout

Norme de conception : API 6D/ASME B16.34

Qualité d"étanchéité : ANSI B16.104 Classe V

Champ d"application

Pétrole et gaz : équipements de tête de puits, stations de raclage de pipelines, entrée et sortie de réservoirs de stockage

Processus chimique : isolement du réacteur, transport de fluides toxiques, pipeline de traitement à haute pression

Energie et électricité : Coupure de combustible pour les chaudières, isolation des conduites principales de vapeur

Applications spéciales : pipelines sous-marins, installations de GNL, dépôts de réserves stratégiques

Résumé

Le robinet à tournant sphérique à double bille et double troncature, grâce à sa structure innovante à double bille, sa fonction DBB fiable et son contrôle qualité strict, offre aux utilisateurs industriels :

Isolation de sécurité absolue : les doubles barrières scellées minimisent le niveau de risque

Surveillance de l"état en ligne : compréhension en temps réel de la pression dans la cavité pour une maintenance préventive

Longue durée de vie : Conçu pour 30 ans, les coûts de maintenance sont considérablement réduits

Intégration de contrôle intelligent : prend en charge les systèmes d"automatisation pour réaliser une surveillance à distance

Ce produit est un choix idéal pour le transport de fluides dangereux, l"isolation d"équipements clés et les conditions de travail exigeant le plus haut niveau de sécurité, offrant une garantie fiable pour une production industrielle moderne et sûre.
