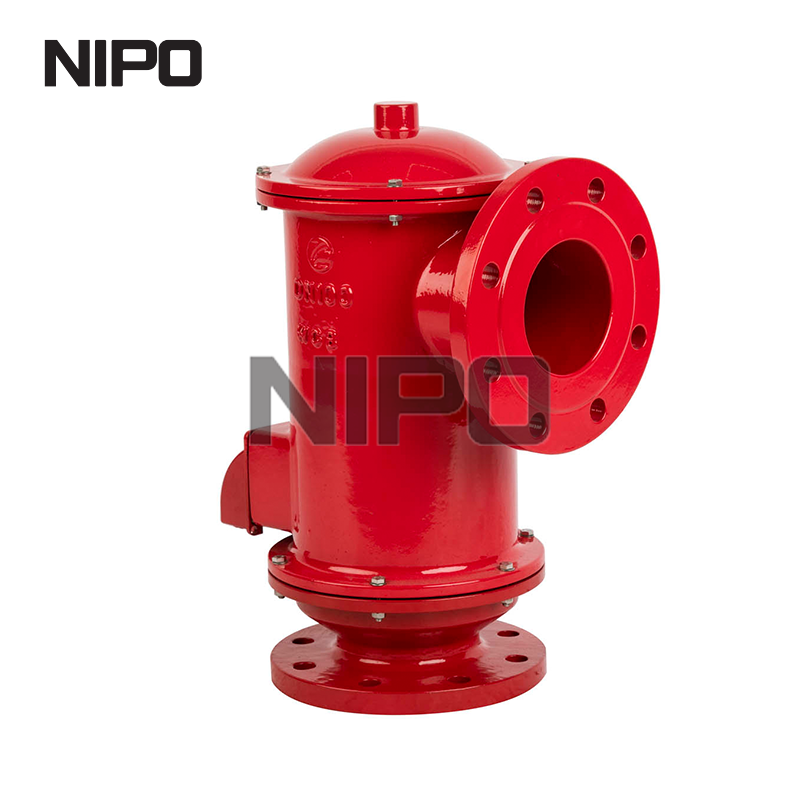

L’intégrité des réservoirs de stockage repose entièrement sur une gestion précise de la pression. Un mal dimensionné reniflard garantit soit une défaillance structurelle catastrophique par implosion ou rupture, soit des émissions fugitives chroniques qui violent les réglementations environnementales. Les ingénieurs et les équipes d'approvisionnement ont souvent du mal à équilibrer les variables complexes des calculs standard API 2000. Des facteurs tels que les effets thermiques, les débits de pompe et la volatilité des fluides conduisent souvent à des vannes trop spécifiées et coûteuses ou à des risques de sécurité sous-dimensionnés et non conformes.
Passer de la dynamique des fluides théorique à l’approvisionnement pratique nécessite un cadre de calcul standardisé. Ce guide décrit les méthodologies exactes requises pour calculer les exigences de ventilation, évaluer les spécifications et sélectionner la vanne appropriée pour des paramètres opérationnels spécifiques. Vous apprendrez à naviguer dans la conformité API 2000, à éviter les pièges de dimensionnement courants et à adapter le matériel aux propriétés exactes de vos médias.
La conformité API 2000 est obligatoire : un dimensionnement précis nécessite le strict respect de la norme API 2000 (ou ISO 28300) pour calculer les capacités de ventilation normales et d"urgence.
Les variables thermiques et opérationnelles dictent la capacité : les exigences totales d"inspiration et d"expiration sont la somme du mouvement maximal du liquide (pompage/pompage) et des variations thermiques maximales.
La pénalité du pare-flammes : l"ajout d"un pare-flammes en ligne ou en fin de ligne introduit une chute de pression importante qui doit être prise en compte dans le calcul du dimensionnement final pour éviter la famine.
Le surdimensionnement comporte des risques cachés : spécifier une vanne plus grande que les exigences calculées entraîne des « bruitages », une usure accélérée du siège et une augmentation des coûts de maintenance.
Propriétés du média Sélection du matériel d"entraînement : La densité, le point d"éclair et la pression de vapeur du média stocké influencent directement la configuration finale de la vanne et la sélection du matériau.
La définition de la référence opérationnelle pour les réservoirs de stockage atmosphériques et basse pression constitue la première étape de la conception du système. Le succès se mesure en maintenant la pression interne dans les limites de conception spécifiques du réservoir dans toutes les conditions de fonctionnement. Un système correctement configuré empêche le toit du réservoir de s’effondrer sous vide et empêche la coque de se rompre sous une pression excessive. L"expérience sur le terrain montre que négliger ces lignes de base entraîne une contrainte mécanique immédiate sur les joints du réservoir.
Il est obligatoire de faire la distinction entre la respiration opérationnelle de routine et les scénarios d’urgence. La ventilation normale gère le transfert de liquide et les changements de température quotidiens. La ventilation d"urgence répond aux scénarios catastrophiques, tels que l"exposition à un incendie externe, où un apport de chaleur rapide provoque une expansion massive de la vapeur. Le matériel doit gérer les deux de manière transparente. Vous ne pouvez pas compter sur un seul évent opérationnel pour gérer un scénario d’incendie en nappe à grande échelle sans panneaux de secours d’urgence dédiés.
Comprendre la distinction technique entre les évents de conservation et les soupapes de surpression standard évite une mauvaise application. Alors que les dispositifs de décharge standard gèrent les perturbations du système haute pression dans la tuyauterie de traitement, un évent de conservation gère simultanément les conditions de pression et de vide ultra-basse sur les cuves de stockage. Ils fonctionnent en pouces de colonne d’eau plutôt qu’en livres par pouce carré.
La sélection du mécanisme de commande dépend de votre marge entre la pression de fonctionnement et la pression de service maximale autorisée. Vous devez évaluer le profil opérationnel spécifique de votre installation.
À charge de poids (à action directe) : ces unités sont simples et robustes. Ils s"appuient sur des poids empilés pour maintenir la palette fermée. Cependant, ils nécessitent une marge de surpression plus large, souvent jusqu"à 100 %, pour atteindre leur pleine capacité de débit. Ils fonctionnent mieux sur les réservoirs avec des pressions nominales plus élevées.
Pilotées : ces vannes s"ouvrent complètement à proximité de la pression réglée. Ils sont idéaux pour les systèmes fonctionnant très près de la pression nominale du réservoir, minimisant les pertes de produit et maximisant l"efficacité opérationnelle. Ils utilisent la propre pression du réservoir pour maintenir une étanchéité parfaite jusqu"à ce que le point de consigne exact soit atteint.
L"identification des points de données exacts requis avant de lancer tout calcul de dimensionnement évite des révisions coûteuses ultérieurement. Vous devez rassembler des données complètes sur trois dimensions principales : la structure du réservoir, les propriétés des fluides et les conditions environnementales. Les données manquantes ici invalident l"intégralité du calcul API 2000. Deviner les paramètres mène directement à des échecs sur le terrain.
La géométrie physique du récipient dicte le volume de base de l"espace de vapeur. Vous avez besoin du volume total du réservoir, des dimensions physiques, y compris le diamètre et la hauteur, ainsi que du type de toit. Les toits coniques, en dôme et plats se comportent différemment sous la pression. De plus, vous devez établir la pression de service maximale autorisée (MAWP) et le vide de travail maximal autorisé (MAWV). Ces chiffres fixent les limites absolues des points de consigne de votre vanne. Le dépassement de ces limites provoque une déformation structurelle.
Les caractéristiques chimiques du produit stocké déterminent la quantité de vapeur générée lors des changements opérationnels. Vous devez documenter la compatibilité chimique, la densité, la densité et le poids moléculaire. La pression de vapeur à la température de fonctionnement maximale, le point d"éclair et le point d"ébullition sont également critiques. Les liquides très volatils nécessitent des capacités de ventilation nettement plus grandes que les huiles lourdes et stables. Par exemple, le stockage de l’hexane nécessite un profil d’écoulement complètement différent de celui du stockage du fioul lourd.
Les conditions extérieures influencent fortement la respiration thermique. L"élévation du site a un impact sur la pression atmosphérique et nécessite des ajustements de densité pour les calculs de débit d"air. Vous devez enregistrer les températures ambiantes extrêmes et les taux d’insolation solaire maximaux pour l’emplacement géographique. L"état d"isolation du réservoir (qu"il soit entièrement isolé, partiellement isolé ou non isolé) et le facteur de conductivité thermique de l"isolation modifient les taux de transfert de chaleur. Même la couleur de la coque du réservoir et son coefficient d"absorption solaire jouent un rôle dans les calculs de chauffage thermique.
Liste de contrôle des données essentielles pour les calculs de dimensionnement | ||
Catégorie | Paramètres requis | Impact sur le dimensionnement |
|---|---|---|
De construction | Volume, MAWP, MAWV, type de toit | Détermine les points de consigne et l’espace de vapeur de base. |
Fluide | Point d"éclair, pression de vapeur, densité | Dicte les multiplicateurs de débit volumétrique pour le pompage/évacuation. |
Environnemental | Élévation, température maximale, facteur d"isolation | Pilote les taux d’inspiration et d’expiration thermiques. |
Piping | Longueur d"entrée/sortie, coudes | Calcule la chute de pression par friction et la réduction du débit. |
Les ingénieurs doivent choisir entre l"API 2000 Annexe A, la méthode standard pour les réservoirs conventionnels, et l"Annexe B, la méthode analytique pour les réservoirs réfrigérés ou basse pression. Le respect du cadre standard garantit la conformité et la sécurité structurelle. S’écarter de ces formules entraîne une responsabilité énorme.
La respiration opérationnelle rend compte du déplacement de vapeur lors des opérations de remplissage et de vidange. Le pompage crée une expiration, agissant comme un scénario de soulagement de la pression. Vous devez convertir les taux de remplissage de liquide maximum en débit d"air volumétrique équivalent. La norme API 2000 utilise un taux de conversion de 1,01 à 1,07 volumes d"air par volume de liquide introduit, en fonction fortement du point d"éclair du liquide. Si vous pompez 100 gallons par minute d"un liquide volatil, vous devez évacuer plus de 100 gallons d"espace de vapeur équivalent.
Le pompage crée une inspiration, nécessitant un soulagement du vide. Vous convertissez les débits maximaux de soutirage de liquide en débit d’air volumétrique équivalent. L"API 2000 nécessite 1 unité de volume d"air par unité de volume de liquide pour les liquides non volatils. Pour les liquides très volatils, cette exigence s"étend jusqu"à 2 unités pour tenir compte de l"expansion et du refroidissement rapides de l"espace de vapeur. Extraire le liquide trop rapidement sans une dépression adéquate entraînera l"effondrement d"un réservoir en quelques secondes.
L"expiration thermique est le volume de vapeur expulsé en raison de la dilatation thermique provoquée par l"augmentation de la température ambiante et l"exposition solaire. À l’inverse, l’inspiration thermique est le volume d’air nécessaire pour empêcher l’effondrement du vide provoqué par un refroidissement rapide. Une tempête de pluie soudaine sur une coque de réservoir chaude peut provoquer une condensation rapide des vapeurs, exigeant une prise d"air massive. Le calcul utilise le volume total du réservoir et le taux de changement de température maximum.
Vous devez convertir tous les débits calculés en unités volumétriques standard. Les pieds cubes standard par heure (SCFH) ou les mètres cubes normaux par heure sont les normes de l"industrie. Le mélange des unités lors du calcul est une source fréquente d’erreurs de dimensionnement catastrophiques. Vérifiez toujours vos conversions d’unités avant de finaliser la fiche technique.
L’exposition au feu nécessite une capacité de ventilation massive pour empêcher la rupture du récipient. Vous déterminez d"abord la zone mouillée, qui est la surface d"apport de chaleur basée sur la hauteur du niveau de liquide, généralement calculée jusqu"à 30 pieds au-dessus du sol selon API 2000. Ensuite, vous appliquez des équations d"apport de chaleur pour calculer la capacité de secours d"urgence requise en fonction du transfert de chaleur des feux de piscine environnants et de la chaleur de vaporisation du fluide. Cela dicte la taille du couvercle du regard de secours d’urgence.
La dernière étape consiste à additionner le mouvement du liquide et les composants thermiques. Cela fournit le débit de conception maximal pour les scénarios de pression positive et de vide. La ventilation d'urgence est généralement assurée par un évent de secours séparé, mais la soupape de ventilation standard pour les applications de réservoir doit gérer parfaitement les charges opérationnelles et thermiques combinées. Vous ajoutez le débit de pompage au débit d’expiration thermique pour trouver le besoin d’expiration maximum absolu.
L'adaptation des calculs standards à des environnements à haut risque et très volatils nécessite une attention particulière aux détails. Le dimensionnement d'un reniflard pour les réservoirs de stockage pétrochimiques implique d'ajuster les calculs pour les produits dont les points d'éclair sont inférieurs à 100 degrés Fahrenheit ou les points d'ébullition inférieurs à 300 degrés Fahrenheit. Ces produits chimiques volatils nécessitent des multiplicateurs de capacité d'expiration plus élevés selon API 2000 pour gérer une vaporisation rapide. Les calculs standards vous laisseront sous-dimensionné.
L’intégration d’un pare-flammes en ligne ou en fin de ligne en amont de l’évent a un impact drastique sur le dimensionnement. Vous devez tenir compte de la résistance à l"écoulement et des chutes de pression à travers les éléments pare-flammes. Non calculée, cette résistance peut réduire la capacité de la vanne jusqu"à 50 %. Calculez toujours le système comme une unité combinée pour éviter une pénurie du réservoir pendant les pics de pompage. Le ruban métallique serti à l"intérieur du parafoudre crée une friction qui ralentit le flux de vapeur.
La contre-pression des systèmes à ventilation fermée et des canalisations de récupération de vapeur modifie le calcul du dimensionnement. Vous avez besoin d'une soupape de surpression avec des courbes de débit spécifiques qui tiennent compte de la résistance en aval. De plus, tenez compte des modes de défaillance du système d’inertie à l’azote ou au gaz combustible. Un scénario de détendeur en panne d'ouverture déverse du gaz à haute pression dans le réservoir, nécessitant une capacité d'expiration massive pour éviter la rupture. L'évent doit gérer le débit maximum du régulateur défaillant.
Identifier où se produisent généralement les erreurs de calcul permet de les éviter pendant la phase de spécification. Une mauvaise interprétation de la pression réglée par rapport à la réduction de la pression est une erreur dangereuse. La pression de réglage correspond simplement au moment où la vanne commence à s"ouvrir. La réduction de la pression, ou surpression, se produit lorsque la vanne atteint le débit total requis. Si la marge de surpression n’est pas suffisante, la vanne n’atteindra jamais la capacité calculée. Vous devez spécifier à la fois le point de consigne et la surpression admissible.
Ignorer les chutes de pression d’entrée et de sortie est un autre point de défaillance critique. Les pertes par friction dans la tuyauterie entre la buse du réservoir et la vanne réduisent la capacité de débit réelle et provoquent une instabilité de la vanne. Calculez toujours la chute de pression de l’ensemble de la tuyauterie. Les longs tuyaux comportant plusieurs coudes étoufferont le débit avant même qu"il n"atteigne la vanne.
Le piège surdimensionné est tout aussi dommageable. Un arrondi excessif des résultats de calcul entraîne un broutage des vannes. Un cycle rapide provoque une défaillance mécanique prématurée, de graves dommages au siège et une conservation compromise de la vapeur. Une vanne doit être dimensionnée pour fonctionner sans problème dans sa plage de débit prévue. Plus gros n’est pas toujours meilleur en ventilation basse pression.
Enfin, des ajustements incorrects de la densité de vapeur conduisent à des chemins de dégagement sous-dimensionnés. Le dimensionnement d"un évent en supposant un débit d"air équivalent lorsque le mélange de vapeur réel est nettement plus lourd ou plus léger que l"air fausse l"ensemble du calcul. Ajustez toujours en fonction de la densité du mélange de vapeur. Les vapeurs lourdes s"écoulent plus lentement que l"air et nécessitent des orifices plus grands.
La traduction des exigences de débit calculées en spécifications matérielles physiques nécessite une évaluation minutieuse des données du fabricant. L"analyse de la courbe de débit est obligatoire. Vous devez lire les tableaux de débit du fabricant pour vous assurer que la vanne sélectionnée répond au SCFH calculé à la pression de conception spécifique du réservoir et à la surpression admissible. N"acceptez pas les données de flux en un seul point ; exigent des courbes de performance complètes. Vous devez voir comment la vanne fonctionne sur toute la plage de pression.
L’équilibre entre les coûts initiaux et la longévité du cycle de vie dicte le choix des matériaux et des garnitures. Sélectionnez des matériaux de boîtier comme l"aluminium, l"acier au carbone, l"acier inoxydable ou l"Hastelloy en fonction de la compatibilité chimique. Les matériaux du siège et de la membrane, tels que le PTFE, le FEP ou le nitrile, doivent résister à la dégradation due au fluide calculé. L’utilisation de joints en nitrile standard sur des produits pétrochimiques agressifs garantit une fuite en quelques mois.
Exigez des données de test de débit vérifiables et des certifications de taux de fuite du fabricant. Des normes telles que l"API 2521 valident les calculs de dimensionnement et garantissent que le matériel fonctionne exactement comme spécifié dans des conditions réelles. Demandez la documentation de l"installation de test pour prouver que les courbes de débit sont basées sur des tests physiques, et pas seulement sur des modèles théoriques.
Compilez toutes les dimensions du réservoir, les propriétés du média et les débits de pompe maximaux dans une fiche technique centralisée avant de commencer les calculs.
Calculez les exigences de ventilation normales et d"urgence en suivant strictement les directives API 2000, en tenant compte de toutes les chutes de pression des canalisations et des pare-flammes.
Demandez aux fabricants des courbes de performances de débit complet plutôt que des estimations de capacité en un seul point pour vérifier les performances de surpression.
Vérifiez la compatibilité chimique de tous les matériaux du boîtier et des garnitures par rapport aux supports spécifiques stockés pour éviter une défaillance prématurée du joint.
R : Une valve sous-dimensionnée ne peut pas évacuer la vapeur ou aspirer l’air assez rapidement. Cela entraîne une pression interne excessive provoquant la rupture du réservoir, ou un vide excessif provoquant l"effondrement du toit du réservoir vers l"intérieur.
R : Oui. Les pare-flammes introduisent une résistance significative à l’écoulement. Vous devez calculer la chute de pression à travers le parafoudre et la soustraire de votre surpression disponible pour vous assurer que la vanne répond toujours aux exigences de capacité.
R : Un évent surdimensionné s’ouvrira, expulsera rapidement la pression et se fermera brusquement à plusieurs reprises. Ce cycle rapide, appelé broutage, détruit les sièges de soupape, accélère l"usure mécanique et permet aux émissions fugitives de s"échapper.
R : La pression de réglage est le point exact où la palette de vannes commence à se soulever du siège. La décompression inclut la surpression supplémentaire nécessaire pour pousser la palette complètement ouverte et atteindre une capacité de débit maximale.
R : Non. Vous devez convertir les débits de pompe à liquide en débits volumétriques d"air équivalents à l"aide de multiplicateurs API 2000, qui tiennent compte du point d"éclair et de la volatilité du liquide spécifique stocké.
