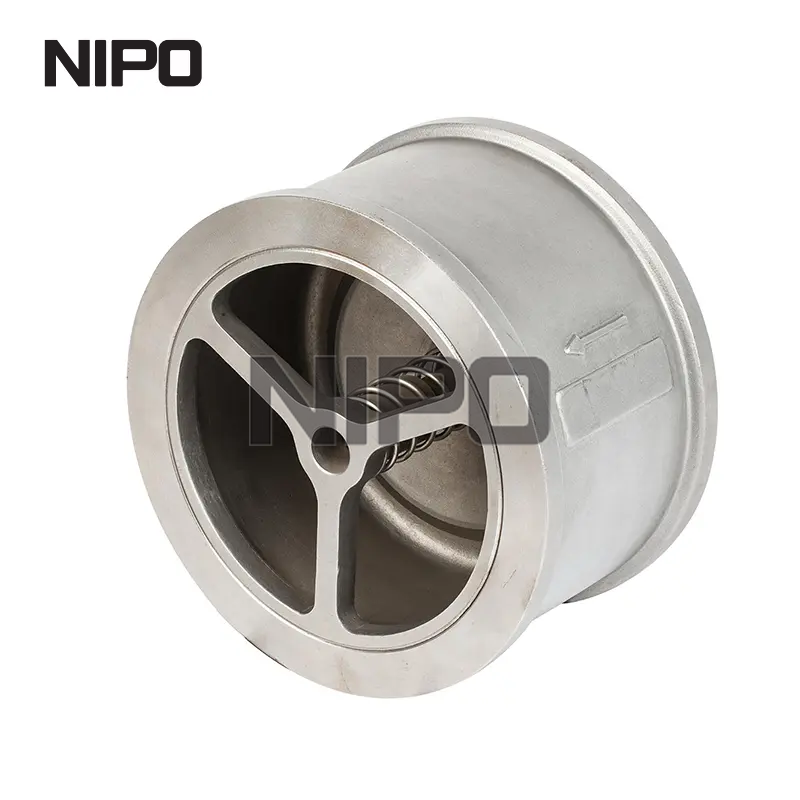

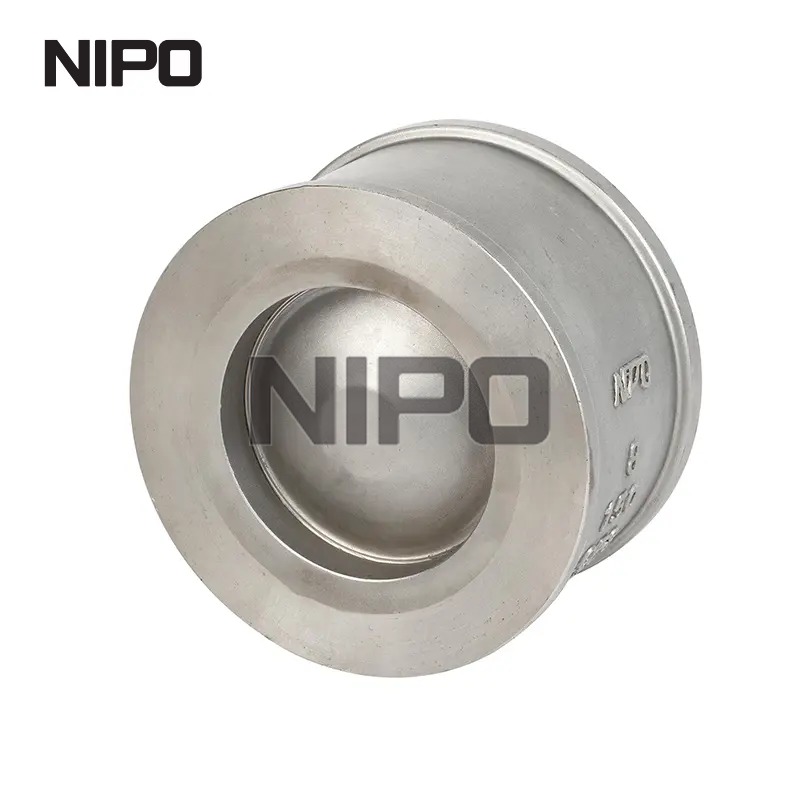

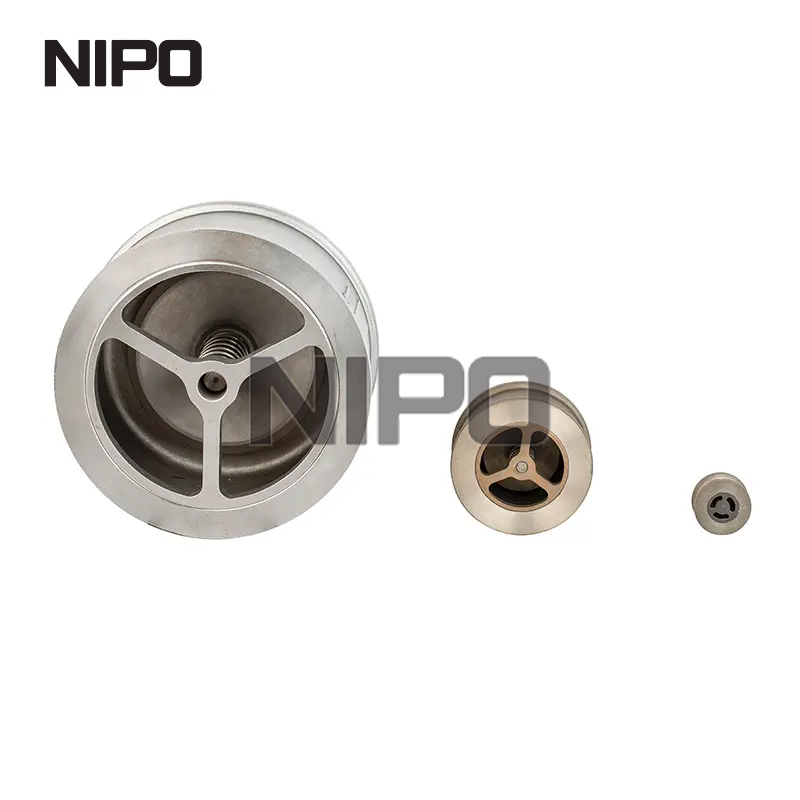

Le clapet anti-retour Wafer est applicable à divers pipelines avec une pression nominale de PN1,0MPa ~ 42,0MPa. Classe 150.2500 et diamètre nominal de DN15~ 1200 mm, NPS1/2-48 et température de fonctionnement de - 196~540'c à utiliser pour la protection contre le reflux du fluide. La sélection des différents matériaux peut s'appliquer au milieu impliquant l'eau, la vapeur, les huiles, l'acide nitrique, l'acide acétique, le milieu oxydant fort et l'urée, etc.
Le clapet anti-retour Wafer est applicable à divers pipelines avec une pression nominale de PN1,0MPa ~ 42,0MPa. Classe 150.2500 et diamètre nominal de DN15~ 1200 mm, NPS1/2-48 et température de fonctionnement de - 196~540'c à utiliser pour la protection contre le reflux du fluide. La sélection des différents matériaux peut s'appliquer au milieu impliquant l'eau, la vapeur, les huiles, l'acide nitrique, l'acide acétique, le milieu oxydant fort et l'urée, etc.
1. Conception et fabrication : APl594,API6D,JB/T8937 :
2. Face à face et extrémité et extrémité : AP1594.API6D, DIN3202.JB/T8937.
3. Indices de pression-température ASME B16.34, DIN2401.GB/T12224 ;
4. Inspection et test : APl598、GB/T26480 ;
Bride de tuyau : JB/T74-90, GB/T9113, HG20592-20635, SH3406, ASMEB16.5, DIN2543-2548, GB/T13402, AP1605, ASME B16.47.
1. Conception et fabrication : APl594,API6D,JB/T8937 :
2. Face à face et extrémité et extrémité : AP1594.API6D, DIN3202.JB/T8937.
3. Indices de pression-température ASME B16.34, DIN2401.GB/T12224 ;
4. Inspection et test : APl598、GB/T26480 ;
Bride de tuyau : JB/T74-90, GB/T9113, HG20592-20635, SH3406, ASMEB16.5, DIN2543-2548, GB/T13402, AP1605, ASME B16.47.
1. Longueur structurelle courte, seulement 1/4 ~ 1/8 de celle du clapet anti-retour à bride traditionnel ;
2. Faible volume, poids léger, seulement 1/4 ~ 1/20 de ceux du clapet anti-retour à bride traditionnel,
3. Fermeture rapide du disque de valve, faible pression de coup de bélier ;
4. Applicable et facilement installé pour les pipelines verticaux ou horizontaux,
5. Passage à débit fluide et petite résistance aux fluides ;
6. Action flexible et bonnes performances d’étanchéité :
7. Déplacement étroit de la valve et petit impact de fermeture ;
8. structure intégrée, simple et compacte, en belle forme ;
9. Longue durée de vie et bonne fiabilité.
1. Longueur structurelle courte, seulement 1/4 ~ 1/8 de celle du clapet anti-retour à bride traditionnel ;
2. Faible volume, poids léger, seulement 1/4 ~ 1/20 de ceux du clapet anti-retour à bride traditionnel,
3. Fermeture rapide du disque de valve, faible pression de coup de bélier ;
4. Applicable et facilement installé pour les pipelines verticaux ou horizontaux,
5. Passage à débit fluide et petite résistance aux fluides ;
6. Action flexible et bonnes performances d’étanchéité :
7. Déplacement étroit de la valve et petit impact de fermeture ;
8. structure intégrée, simple et compacte, en belle forme ;
9. Longue durée de vie et bonne fiabilité.
Structure | Clapet anti-retour à double disque à plaquette de type H76 | Clapet anti-retour à bride H44 univalve |
Pression de coup de bélier | Petit disque un court trajet, et une fermeture assistée par ressort, fermez la vanne rapidement | Grande course de vanne et nécessite un temps de fermeture plus long |
La pression du coup de bélier de type H76 de type H44 est de seulement 1/2 à 1/5 | ||
Dimensions et poids | Longueur structurelle très courte, faible volume et masse légère offre de vastes commodités pour l'installation, le portage. En outre, la disposition des vannes en matière de stockage et de canalisation peut réduire considérablement les matériaux et les coûts de construction. | Une longue longueur de structure, un volume stupide, un poids lourd |
La longueur du type de structure H76 H44 est seulement de 1/4 à 1/6, le type H76 de type H44 ne pèse que de 1/4 à 1/10. | ||
Résistance aux fluides | Faible coefficient de résistance aux fluides ￡ de 2,6 à 0,7, à mesure que le diamètre de la vanne augmente, le coefficient de résistance aux fluides diminue | le faible coefficient de résistance au débit E est de 1,3,3, mais dans des conditions de basse pression, le disque de la vanne ne peut pas être complètement ouvert, résistance élevée au fluide. La résistance augmentera à mesure que la taille de la valve augmentera. |
Installation | Peut être installé en installation horizontale ou verticale, léger. il n'est pas nécessaire de régler les roulements de la vanne | Peut être installé en installation horizontale ou verticale, le poids des vannes lourdes de grand diamètre, les roulements doivent être réglés |
Pression d'ouverture | Petite valve sous pression dans une petite boîte complètement ouverte | La valve plus grande dans la plus grande peut être complètement ouverte sous pression |
Fiabilité | Le corps de la vanne est de structure intégrée, simple et compact, petit impact de fermeture, faible pression de coup de bélier, longue durée de vie et bonne fiabilité. | La vanne est fermée et l'énorme impact de la pression du coup de bélier est facile à endommager la vanne |
Structure | Clapet anti-retour à double disque à plaquette de type H76 | Clapet anti-retour à bride H44 univalve |
Pression de coup de bélier | Petit disque un court trajet, et une fermeture assistée par ressort, fermez la vanne rapidement | Grande course de vanne et nécessite un temps de fermeture plus long |
La pression du coup de bélier de type H76 de type H44 est de seulement 1/2 à 1/5 | ||
Dimensions et poids | Longueur structurelle très courte, faible volume et masse légère offre de vastes commodités pour l'installation, le portage. En outre, la disposition des vannes en matière de stockage et de canalisation peut réduire considérablement les matériaux et les coûts de construction. | Une longue longueur de structure, un volume stupide, un poids lourd |
La longueur du type de structure H76 H44 est seulement de 1/4 à 1/6, le type H76 de type H44 ne pèse que de 1/4 à 1/10. | ||
Résistance aux fluides | Faible coefficient de résistance aux fluides ￡ de 2,6 à 0,7, à mesure que le diamètre de la vanne augmente, le coefficient de résistance aux fluides diminue | le faible coefficient de résistance au débit E est de 1,3,3, mais dans des conditions de basse pression, le disque de la vanne ne peut pas être complètement ouvert, résistance élevée au fluide. La résistance augmentera à mesure que la taille de la valve augmentera. |
Installation | Peut être installé en installation horizontale ou verticale, léger. il n'est pas nécessaire de régler les roulements de la vanne | Peut être installé en installation horizontale ou verticale, le poids des vannes lourdes de grand diamètre, les roulements doivent être réglés |
Pression d'ouverture | Petite valve sous pression dans une petite boîte complètement ouverte | La valve plus grande dans la plus grande peut être complètement ouverte sous pression |
Fiabilité | Le corps de la vanne est de structure intégrée, simple et compact, petit impact de fermeture, faible pression de coup de bélier, longue durée de vie et bonne fiabilité. | La vanne est fermée et l'énorme impact de la pression du coup de bélier est facile à endommager la vanne |
