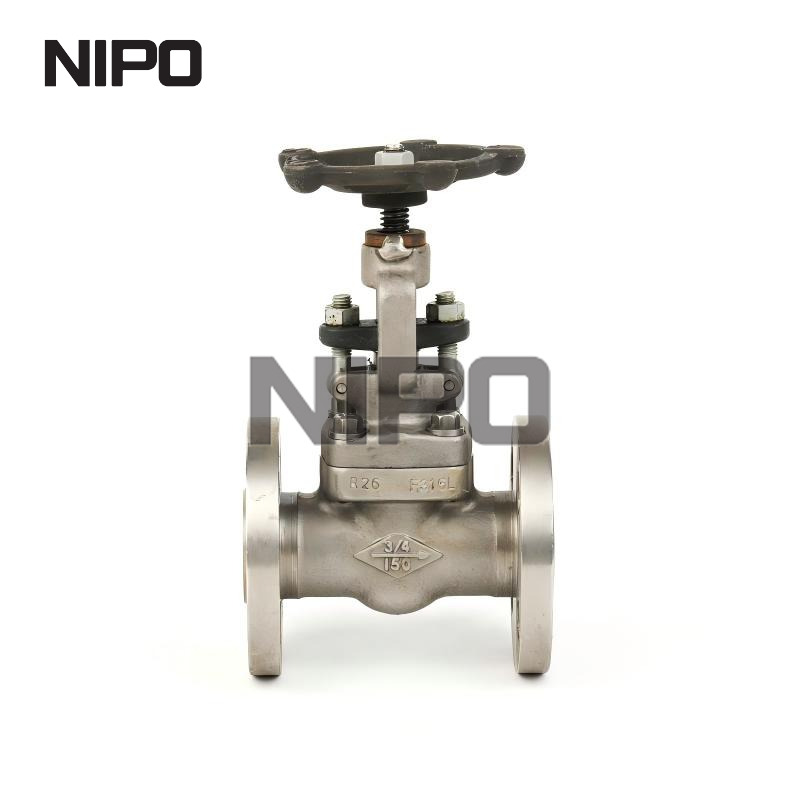

Dans la gestion des fluides industriels, l'intégrité de l'isolation du système repose entièrement sur la spécification correcte des mécanismes d'arrêt. Un robinet-vanne sert de barrière principale pour permettre ou empêcher l'écoulement des liquides et des gaz, offrant une étanchéité parfaite et un chemin dégagé lorsqu'il est complètement ouvert. Spécifier un mauvais type de vanne ou ne pas aligner la métallurgie des vannes, la conception du chapeau et la sélection des éléments internes avec les paramètres du système entraîne des fuites catastrophiques, une usure prématurée des sièges et des temps d'arrêt imprévus coûteux. Les ingénieurs de terrain sont fréquemment confrontés à des pannes causées par une mauvaise application, en particulier lorsque les vannes d'isolement ne sont pas soumises de manière inappropriée à des conditions d'étranglement.
Au-delà des définitions de base, ce guide fournit un cadre d"évaluation technique permettant aux équipes d"ingénierie et d"approvisionnement de déterminer les applications exactes, d"évaluer les normes de l"industrie et d"atténuer les risques opérationnels. Nous examinerons les variations mécaniques, les exigences en matière de matériaux et les obligations de conformité qui dictent le déploiement réussi des vannes dans les industries lourdes.
Fonctionnalité d"isolation stricte : les vannes à vanne sont conçues exclusivement pour des opérations entièrement ouvertes ou entièrement fermées ; leur utilisation pour limiter le débit garantit une usure accélérée et une inefficacité du système.
Métallurgie spécifique à l"application : les caractéristiques des fluides dictent le choix des matériaux, ce qui rend les configurations telles que le robinet-vanne en acier inoxydable conforme à la norme API 600 non négociables pour les environnements pétrochimiques corrosifs ou à haute pression.
La normalisation favorise la fiabilité : la conformité aux normes API, ASME et AWWA garantit des performances prévisibles et une gestion des coûts du cycle de vie.
La vérification des fournisseurs est essentielle : un partenariat avec un fabricant de vannes établi avec des protocoles d"AQ/CQ et de test transparents (par exemple, API 598) est essentiel pour atténuer les risques liés à la chaîne d"approvisionnement et à la conformité.
Les ingénieurs spécifient ces vannes lorsqu"un écoulement de fluide en ligne droite et une restriction minimale sont requis. Lorsque la vanne est complètement ouverte, la vanne est complètement aspirée dans le chapeau de la vanne. Cela laisse un chemin d"écoulement dégagé à travers la vanne, ce qui entraîne une chute de pression minimale dans le système. L"efficacité du débit élevé fait de cette conception le choix privilégié pour les canalisations de grand diamètre où le maintien de la vitesse du fluide et la réduction de la consommation d"énergie de la pompe sont des paramètres opérationnels essentiels.
La dynamique des fluides impose une interdiction stricte contre la limitation. Les portails partiellement ouverts souffrent de vibrations intenses lorsque le fluide à grande vitesse frappe le coin. Cette turbulence provoque une cavitation, une dégradation rapide du siège et un tréfilage sur les surfaces d"étanchéité. Le mécanisme est strictement conçu pour une isolation marche/arrêt. Lorsque les opérateurs tentent de réguler le débit avec ces dispositifs, l"augmentation localisée de la vitesse à travers la cale partiellement ouverte enlève le matériau du siège, détruisant la capacité de la vanne à fournir un joint étanche lorsqu"elle est finalement fermée.
Il est important de faire la distinction entre une conception à coin standard et une variante à couteau. Une cale standard est utilisée pour les fluides propres ou à haute pression, s"appuyant sur l"action de calage pour créer un joint étanche contre le corps de la vanne. À l’inverse, une vanne à guillotine est conçue avec un bord tranchant pour couper physiquement les boues épaisses, la pâte et les solides des eaux usées qui autrement bloqueraient un coin standard. Les portes à couteaux présentent généralement un profil plus fin et sont souvent unidirectionnelles, ce qui les rend hautement spécialisées pour la manutention de matériaux en vrac et les conduites d"effluents lourds.
Les mécanismes d"actionnement varient en fonction des exigences opérationnelles et de l"accessibilité physique. Les volants manuels multitours sont standard pour les endroits accessibles où les opérations sont peu fréquentes. Pour les systèmes automatisés, les sites éloignés ou les vannes exceptionnellement grandes nécessitant un couple important, les ingénieurs intègrent des actionneurs pneumatiques, hydrauliques ou électriques. Les opérateurs à engrenages sont fréquemment installés sur des vannes manuelles plus grandes pour réduire la traction sur la jante requise par les opérateurs, garantissant ainsi que la vanne peut être mise en place et retirée en toute sécurité contre des pressions différentielles élevées.
Les réseaux municipaux d'approvisionnement en eau, les installations de traitement des eaux usées et les usines de dessalement dépendent fortement de vannes d'isolement robustes. La spécification de vannes à vanne pour le traitement de l'eau nécessite des configurations capables de gérer de grands volumes de fluide avec une perte de pression minimale. Les conceptions à siège résilient sont fortement préférées dans ces applications. Le revêtement en élastomère de la cale encapsule les matières en suspension, assurant ainsi une étanchéité parfaite sans endommager les surfaces d'appui métalliques. Le respect des normes AWWA C509/C515 est obligatoire pour garantir la sécurité de l'eau potable et la résistance à la corrosion à long terme dans les installations souterraines. Les équipes de terrain les installent souvent avec des tiges non montantes et des écrous carrés pour un accès via des clés en T depuis le niveau de la rue.
Le secteur des hydrocarbures exige une fiabilité absolue pour l"isolation des pipelines, les opérations de raffinage et la gestion des parcs de stockage. Une isolation robuste empêche la contamination croisée et garantit la sécurité pendant la maintenance. La caractéristique d"écoulement rectiligne est obligatoire lors de la manipulation de fluides visqueux tels que le pétrole brut et les boues lourdes. Toute obstruction interne entraînerait des chutes de pression inacceptables et des blocages potentiels au sein de l’infrastructure du pipeline. De plus, les opérations de raclage de pipelines nécessitent des vannes à passage intégral pour permettre aux outils de nettoyage et d"inspection de traverser le réseau de canalisations sans obstruction.
Les centrales électriques utilisent ces vannes dans les systèmes de production de vapeur, de surchauffeurs et de chaudières. Les températures extrêmes entraînent de graves problèmes de dilatation thermique. Des conceptions de cales spécifiques, telles que des cales flexibles ou fendues, sont nécessaires pour empêcher la vanne de se fermer lorsque le métal se dilate et se contracte pendant le cycle thermique. Les applications de vapeur à haute pression nécessitent également des conceptions de capot avancées, telles que des capots à joint de pression, qui utilisent la pression interne du système pour renforcer le joint d"étanchéité du capot, empêchant ainsi les fuites de vapeur dangereuses dans l"environnement de l"usine.
Le coin interne dicte la manière dont la vanne gère les fluctuations de température et le stress physique. La sélection du mauvais type de coin pour une application à haute température est une cause fréquente de défaillance opérationnelle.
Coin solide : Idéal pour un usage général. Il offre une résistance et une simplicité élevées, mais est très sensible à la liaison thermique dans les services à haute température. Si une cale solide est fermée alors que le système est chaud, le refroidissement et la contraction ultérieurs du corps de la vanne peuvent verrouiller la cale en place.
Cale flexible : conçue avec une coupe autour du périmètre, elle compense la distorsion du siège et la dilatation thermique, ce qui la rend idéale pour les températures fluctuantes. Cette flexibilité permet à la cale de s"adapter aux légères déformations du corps de la vanne provoquées par les charges de la tuyauterie.
Coin divisé/disque parallèle : comporte des surfaces d"assise à alignement automatique. Cette conception est optimale pour empêcher le grippage dans les applications de vapeur à haute température. La construction en deux parties permet aux disques de se déplacer indépendamment, garantissant ainsi une étanchéité parfaite même en cas de déformation du corps de la vanne.
La configuration des tiges a un impact sur la maintenance, la protection de l"environnement et les besoins en espace dans la galerie de tuyauterie.
Évaluez le jeu vertical au-dessus du point d’installation de la vanne pour déterminer si une tige montante peut être logée.
Évaluez la corrosivité des milieux internes pour décider si les filetages de tige doivent être isolés du fluide.
Déterminer la nécessité d’une indication visuelle de la position pour la sécurité et la surveillance opérationnelle.
Examinez le programme de maintenance pour garantir un accès adéquat pour lubrifier les filetages de tige exposés.
Les conceptions à tige montante (OS&Y - Outside Screw and Yoke) garantissent que la tige monte lorsque la vanne s"ouvre, fournissant une indication visuelle immédiate de la position de la vanne. Ceci est nécessaire pour une isolation critique où une lubrification des filetages externes est nécessaire et les filetages doivent être maintenus à l"écart du milieu de traitement. Les modèles à tige non montante comportent une tige qui tourne mais ne se soulève pas. Cela offre un encombrement compact pour les installations souterraines ou dans un espace restreint, bien que les filetages de la tige restent exposés aux fluides internes, ce qui les rend inadaptés aux fluides corrosifs ou riches en particules.
Le capot sécurise les composants internes et maintient l’intégrité de la pression. Le choix du chapeau est directement lié à la classe de pression du système et à la fréquence de maintenance.
Type de capot | Caractéristiques | Meilleure application |
|---|---|---|
Capot vissé | Conception la plus simple, filetée directement sur le corps. | Applications à basse pression et à faible coût pour lesquelles une maintenance fréquente n"est pas prévue. |
Capot boulonné (BB) | Étanchéité robuste des joints à l’aide de boulons et d’un joint. | Applications industrielles à haute pression nécessitant une maintenance et une inspection internes régulières. |
Bonnet soudé (WB) | Élimine entièrement les chemins de fuite entre le corps et le capot. | Applications de vapeur à haute pression où la maintenance interne est peu fréquente et où la prévention des fuites est primordiale. |
Chapeau à joint de pression (PSB) | Utilise la pression du système pour serrer mécaniquement le joint interne. | Systèmes de vapeur à haute pression et température extrêmement élevées, généralement supérieurs à la classe 900. |
Les connexions d’extrémité doivent correspondre à la conception du système de tuyauterie. Les extrémités à bride permettent un retrait et un entretien faciles, les raccords filetés (NPT) conviennent aux tuyaux plus petits dans les services publics, et les raccords soudés bout à bout ou à emboîtement fournissent des joints permanents et étanches pour les mandats à haute pression. La sélection des matériaux est dictée par la compatibilité des supports et les conditions environnementales. La fonte ou la fonte ductile sont la norme pour les systèmes d’eau et basse pression. L"acier au carbone est spécifié pour les environnements à haute pression, tandis que les alliages exotiques et l"acier inoxydable sont requis pour les milieux hautement corrosifs ou les applications cryogéniques.
La spécification 600 de l'American Petroleum Institute (API) régit les robinets-vannes en acier avec extrémités à brides et soudées bout à bout. La spécification d'une vanne d'arrêt en acier inoxydable selon la norme API 600 constitue la référence en matière d'épaisseur de paroi élevée, de tolérance à la corrosion et de connexions tige-coin robustes requises dans les conditions difficiles de l'industrie des hydrocarbures. Cette norme garantit que le corps de la vanne peut résister à des charges de tuyauterie et à des coups de bélier importants sans compromettre l'étanchéité interne. Les vannes API 600 se caractérisent par leur construction robuste, ce qui en fait le choix par défaut pour les raffineries et les usines de traitement chimique.
Les pièces internes en contact avec le fluide, notamment la tige, les surfaces d"appui et les faces d"appui des cales, sont appelées garniture. Le tableau de finition API 600 définit les matériaux exacts utilisés pour ces composants critiques. L"adaptation des matériaux de garniture aux fluides de traitement évite le grippage et la corrosion sur les surfaces d"étanchéité, prolongeant ainsi directement la durée de vie opérationnelle.
Numéro de garniture | Composition du matériau | Application typique |
|---|---|---|
Garniture 5 | Parement stellite sur sièges et cale | Haute température, service sévère, excellente résistance à l"usure. |
Garniture 8 | Surfaces de tige et de siège à 13 % de Cr (F6a) | Service général de pétrole et de gaz, résistance modérée à la corrosion. |
Garniture 12 | Acier inoxydable 316 avec revêtement Stellite | Environnements corrosifs nécessitant une durabilité et une résistance au grippage élevées. |
D"autres normes critiques incluent ASME B16.34, qui dicte les valeurs pression-température et l"épaisseur minimale de paroi en fonction du matériau choisi. L"API 598 définit les paramètres stricts pour l"inspection, les tests et les tolérances de fuite acceptables des vannes lors des tests de pression hydrostatique et pneumatique. AWWA C509/C515 régit les vannes utilisées spécifiquement dans les réseaux d"aqueduc municipaux, garantissant que les conceptions à siège résilient répondent aux exigences strictes en matière de durabilité et d"hygiène.
La liaison thermique se produit lorsqu"une vanne est fermée alors qu"elle est chaude ; à mesure que le système refroidit, le corps de la vanne se contracte autour de la cale, la bloquant ainsi. Cela nécessite une force immense pour s"ouvrir, endommageant souvent la tige ou l"actionneur. Le blocage de la pression se produit lorsque le fluide haute pression reste emprisonné dans la cavité du chapeau et se dilate en raison de la chaleur ambiante. Les stratégies d"atténuation comprennent l"installation de conduites de dérivation externes pour égaliser la pression ou le perçage de trous d"égalisation dans le côté amont de la cale pour évacuer la pression emprisonnée dans la conduite de traitement.
La maintenance du cycle de vie nécessite de gérer les temps d"actionnement lents inhérents aux conceptions multitours. L"entretien de routine consiste à reconditionner les glandes de tige pour éviter les émissions fugitives et à réparer les surfaces d"appui endommagées par des débris ou un étranglement inapproprié. Les techniciens sur le terrain doivent inspecter régulièrement les filetages du manchon d"arcade et de la tige des vannes OS&Y, en appliquant des lubrifiants industriels appropriés pour éviter le grippage des filetages et garantir un fonctionnement fluide lors des arrêts d"urgence.
Les vannes OS&Y de grand diamètre sont exceptionnellement lourdes et nécessitent un dégagement vertical important. Les équipes d"ingénierie doivent évaluer le support structurel requis dans les galeries de tuyauterie et garantir un espace suffisant pour que la tige puisse s"étendre complètement pendant l"exploitation. Des supports de tuyaux inadéquats à proximité de vannes lourdes peuvent entraîner un désalignement des brides, induisant des contraintes sur le corps de la vanne et provoquant une défaillance prématurée du joint.
Le partenariat avec un fabricant de vannes à vanne fiable garantit l’intégrité et la conformité du système dans l’ensemble des projets industriels complexes.
Capacités d"ingénierie et de personnalisation : évaluez la capacité du fournisseur à modifier les matériaux de garniture, à intégrer des supports d"actionnement spécifiques et à modifier les connexions d"extrémité pour des applications sur mesure. Un fabricant compétent proposera une assistance technique interne pour vérifier les calculs de débit et la compatibilité des matériaux.
Tests et assurance qualité : exigez une transparence absolue. Exigez la documentation des tests hydrostatiques et pneumatiques, les rapports de tests de matériaux (MTR), les enregistrements de conformité API 598 et les résultats des tests d"émissions fugitives (tels que API 624 ou ISO 15848-1). Vérifiez que l"installation maintient une traçabilité rigoureuse pour toutes les pièces moulées sous pression.
Chaîne d’approvisionnement et support après-vente : évaluez les délais de fabrication. Confirmez la disponibilité immédiate des pièces de rechange telles que les joints, les garnitures et les cales. De solides capacités de service sur site sont essentielles pour minimiser les temps d’arrêt opérationnels lors d’événements d’arrêt et de scénarios de maintenance d’urgence.
Les robinets-vannes restent la norme fondamentale pour une isolation fiable à faible perte de charge dans les secteurs industriels, à condition qu"ils soient strictement utilisés pour des applications tout ou rien. Des spécifications appropriées évitent les pannes prématurées et garantissent la sécurité du système.
Vérifiez les schémas de tuyauterie et d"instrumentation (P&ID) actuels pour vérifier que toutes les vannes d"isolement installées sont utilisées exclusivement pour le service marche/arrêt, et non pour l"étranglement.
Définissez les exigences exactes en matière de matériaux et de garnitures en fonction de la corrosivité du support, de la pression de fonctionnement et des limites de température maximale avant d"émettre des bons de commande.
Demandez des fiches techniques complètes, des dessins en coupe et des rapports d"essais de matériaux auprès de partenaires de fabrication présélectionnés.
Mettez en œuvre des programmes d"inspection de routine sur le terrain axés sur l"intégrité de la garniture de tige, la lubrification des filetages et la réactivité de l"actionneur.
R : Non. Ils sont conçus strictement pour une isolation entièrement ouverte ou entièrement fermée. Leur utilisation pour l"étranglement fait vibrer le fluide à grande vitesse dans la cale, entraînant une cavitation, de graves dommages au siège et une éventuelle défaillance de l"étanchéité.
R : Une conception à cale standard assure l"étanchéité en coinçant le métal contre le métal ou l"élastomère, idéal pour les fluides propres. Une porte à couteaux comporte un disque aiguisé conçu pour trancher physiquement les boues épaisses, la pulpe et les eaux usées solides.
R : L"API 600 impose des épaisseurs de paroi élevées, des tolérances de corrosion spécifiques et des connexions tige-coin robustes. Cela garantit que la vanne peut résister aux pressions, températures et environnements corrosifs extrêmes typiques de l’industrie pétrochimique.
R : Les numéros de garniture désignent les matériaux spécifiques utilisés pour les pièces internes en contact avec le fluide (tige, sièges, faces de coin). La sélection de la garniture appropriée évite le grippage, résiste à la corrosion spécifique au fluide et garantit une étanchéité durable pendant toute la durée de vie de la vanne.
R : Ces problèmes sont atténués pendant la phase de conception en utilisant des cales flexibles ou fendues, en installant des conduites de dérivation externes ou en perçant un petit trou d"égalisation sur le côté amont de la cale pour soulager la pression emprisonnée dans le chapeau.
R : Une tige montante (OS&Y) se soulève de la vanne, fournissant une indication visuelle claire si la vanne est ouverte ou fermée. Une tige non montante tourne sur place, économisant de l"espace vertical mais n"offrant aucun indicateur visuel de position.
